Dallmer DallDrain Individual Plan OM Bodenablauf 100x100mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517760

Dieser flache Bodenablauf der Serie DallDrain Individual Plan OM ermöglicht eine ästhetische Entwässerung durch eine individuell befliesbare Oberfläche. Mit einer geringen Bauhöhe von 55 mm und einem flexiblen Kugelgelenk eignet sich das System für anspruchsvolle Sanierungsprojekte und Neubauten. Die robuste Konstruktion sorgt für eine sichere Anbindung an Verbundabdichtungen und eine zuverlässige Entwässerung.

Flexibilität bei der Montage

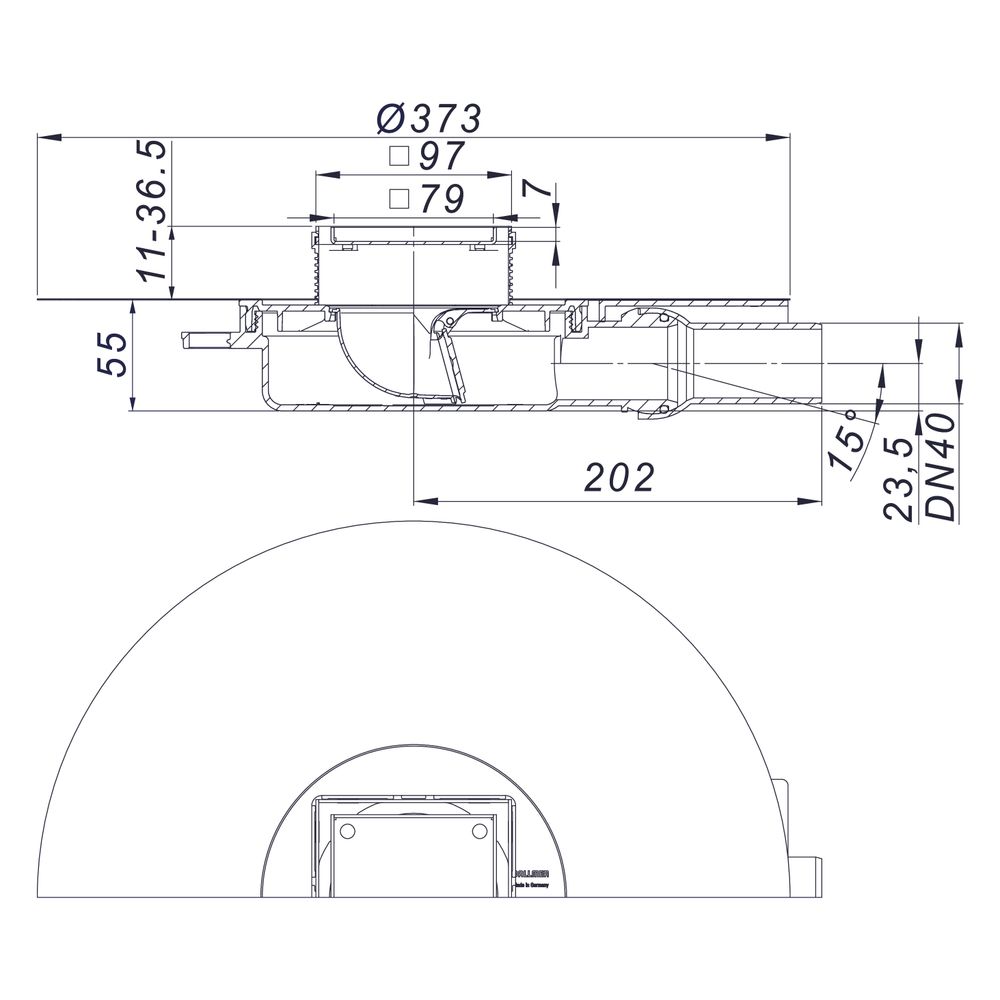

Der Ablauf verfügt über einen seitlichen Anschluss in DN 40, der durch ein integriertes Kugelgelenk um 0 bis 15 Grad verstellbar ist. Dies erlaubt einen spannungsfreien Anschluss an die Abwasserleitung. Der Aufsatz ist für Bodenbeläge von 11 bis 36 mm Stärke kürzbar und lässt sich zur exakten Ausrichtung um +/- 3,5 mm seitenverstellen. Umlaufende Verankerungen ermöglichen eine kraftschlüssige Einbettung in den Estrich.

Sicherheit und Hygiene

Für den normgerechten Anschluss an Verbundabdichtungen gemäß DIN 18534 ist eine einklickbare, rissüberbrückende Dichtmanschette enthalten. Der zweiteilige Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar, was eine einfache Wartung ermöglicht. Der Rahmen und die Fliesenaufnahme bestehen aus hochwertigem Edelstahl 1.4301, während das Gehäuse aus schlagfestem Polypropylen gefertigt ist.

Technische Daten

• Nenndurchmesser: DN 40
• Bauhöhe: 55 mm
• Ablaufleistung: 0,52 l/s
• Material Rahmen/Fliesenaufnahme: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbarkeit Kugelgelenk: 0 - 15 Grad
• Fliesenbelag Stärke: 11 - 36 mm
• Sperrwasserhöhe: 22 mm

Durch die Kombination aus geringer Bauhöhe, verstellbarem Kugelgelenk und der Möglichkeit zur individuellen Verfliesung bietet dieser Bodenablauf eine flexible Lösung für moderne Badezimmer. Die hochwertige Materialwahl aus Edelstahl 1.4301 und Polypropylen sowie die sichere Anbindung an Verbundabdichtungen ermöglichen eine langlebige Funktion. Mit einer Ablaufleistung von 0,52 l/s und dem leicht zu reinigenden Verschluss vereint das System effiziente Entwässerung mit hohem Bedienkomfort.
