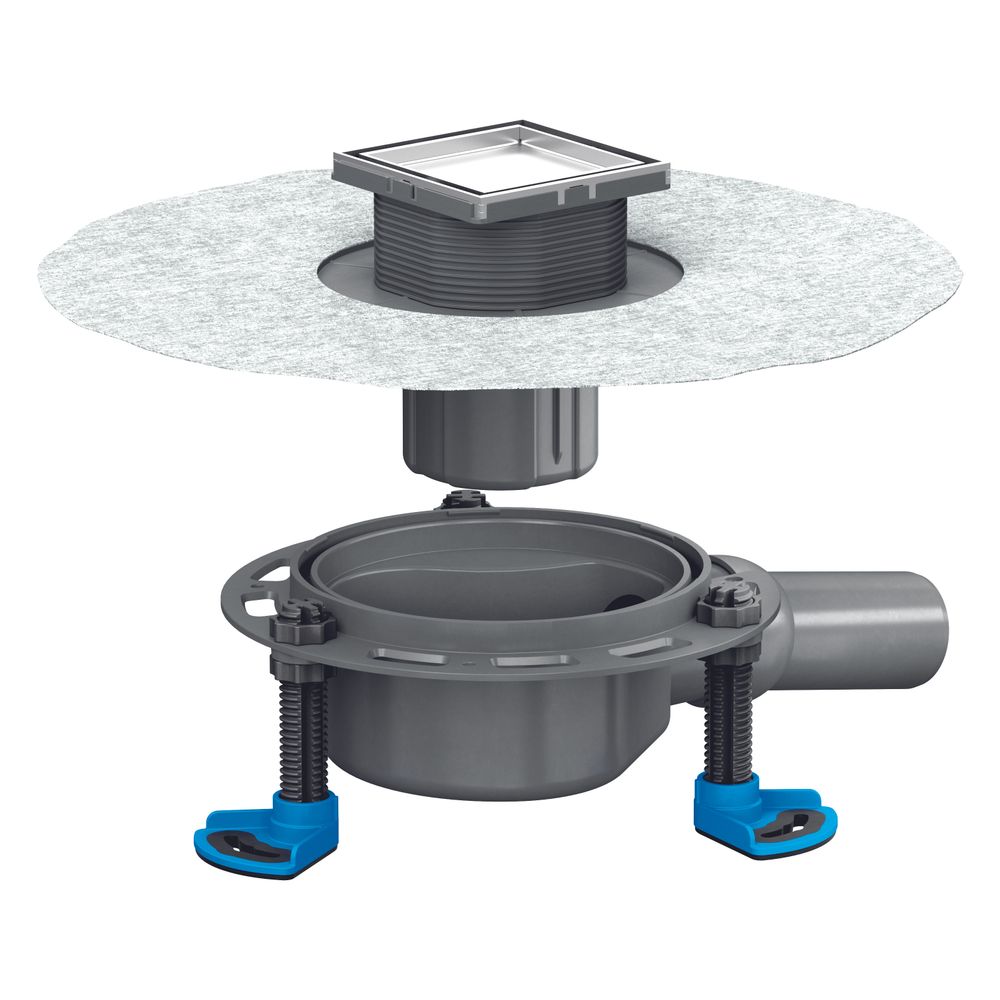

Dallmer DallDrain Individual Bodenablauf 100x100mm, DN 50, ABS/PP/Edelstahl, 517067

Der DallDrain Individual Bodenablauf von Dallmer ermöglicht eine ästhetische und funktionale Entwässerung in bodengleichen Duschen. Durch den befliesbaren Edelstahlrahmen lässt sich der Ablauf nahtlos in individuelle Bodenbeläge integrieren, während das Kugelgelenk am Ablaufstutzen eine spannungsfreie Montage sicherstellt.

Flexibilität bei Einbau und Abdichtung

Das Ablaufgehäuse aus Polypropylen weist eine Bauhöhe von 85 mm auf und lässt sich mittels der drei schallentkoppelten Montagefüße präzise in der Höhe von 85 bis 250 mm justieren. Für eine normgerechte Anbindung an Verbundabdichtungen gemäß DIN 18534 sorgt die einklickbare, rissüberbrückende Dichtmanschette. Der Aufsatz ist für Bodenbelagstärken von 11 bis 36 mm kürzbar und bietet durch die integrierte Positionierhilfe eine Seitenverstellbarkeit von +/- 3,5 mm.

Wartung und Ablaufleistung

Der zweiteilige Geruchs- und Reinigungsverschluss ist vollständig entnehmbar, was eine einfache Reinigung ermöglicht. Mit einer Sperrwasserhöhe von 50 mm erfüllt das System die Anforderungen nach DIN EN 1253. Der seitliche Ablaufstutzen in DN 50 ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad erlaubt, um den Anschluss an die Abwasserleitung zu erleichtern.

Die Kombination aus hochwertigem Edelstahl 1.4301 und robustem Polypropylen sorgt für Langlebigkeit. Mit einer Ablaufleistung von 0,68 l/s bietet das System eine zuverlässige Entwässerung. Die integrierte Estrichverankerung und das Verstärkungselement ermöglichen zudem eine stabile Einbettung in den Bodenaufbau.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 0,68 l/s
• Sperrwasserhöhe: 50 mm
• Einbauhöhe: 85 - 250 mm
• Material Rahmen/Fliesenaufnahme: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Aufsatzmaß: 100 x 100 mm
• Verstellbarkeit Ablaufstutzen: 0 - 15 Grad
• Belagstärke: 11 - 36 mm

Lieferumfang

• 1x Bodenablauf DallDrain Individual
• 1x Bauschutzabdeckung
