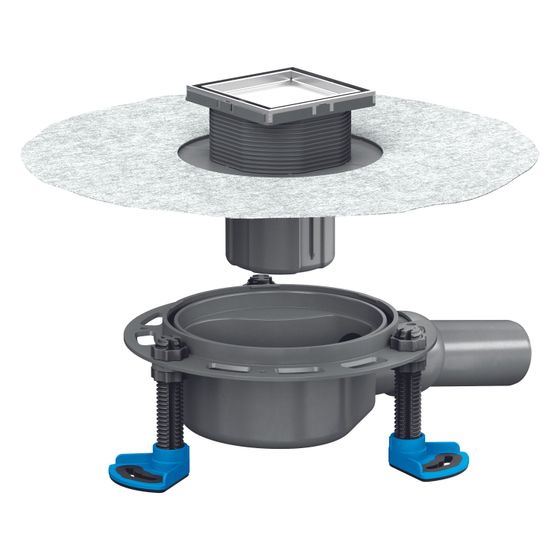

Dallmer DallDrain Individual Plan Bodenablauf 100x100mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517111

Der Dallmer DallDrain Individual Plan Bodenablauf ermöglicht eine individuelle Gestaltung bodengleicher Duschbereiche durch eine befliesbare Oberfläche. Mit einer geringen Bauhöhe von 55 mm und einem seitlichen Ablaufstutzen DN 40, der über ein Kugelgelenk von 0 bis 15 Grad verstellbar ist, bietet das System eine flexible Lösung für den Einbau in Estrich.

Montage und Anpassung

Das Ablaufgehäuse aus Polypropylen verfügt über drei schallentkoppelte Montagefüße zur Fixierung und Höheneinstellung sowie umlaufende Verankerungen zur kraftschlüssigen Einbettung. Eine einklickbare Dichtmanschette sorgt für den sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534. Der Aufsatz ist für Bodenbeläge von 11 bis 36 mm kürzbar und lässt sich zur optimalen Ausrichtung um +/- 3,5 mm seitenverstellen.

Hygiene und Ablaufleistung

Der mechanisch wirkende Geruchs- und Reinigungsverschluss ist vollständig entnehmbar, was eine einfache Wartung unterstützt. Das System erreicht eine Ablaufleistung von 0,52 l/s gemäß DIN EN 1253. Die Kombination aus einem robusten Ablaufgehäuse aus Polypropylen und einem hochwertigen Edelstahlrahmen ermöglicht eine langlebige Funktionalität.

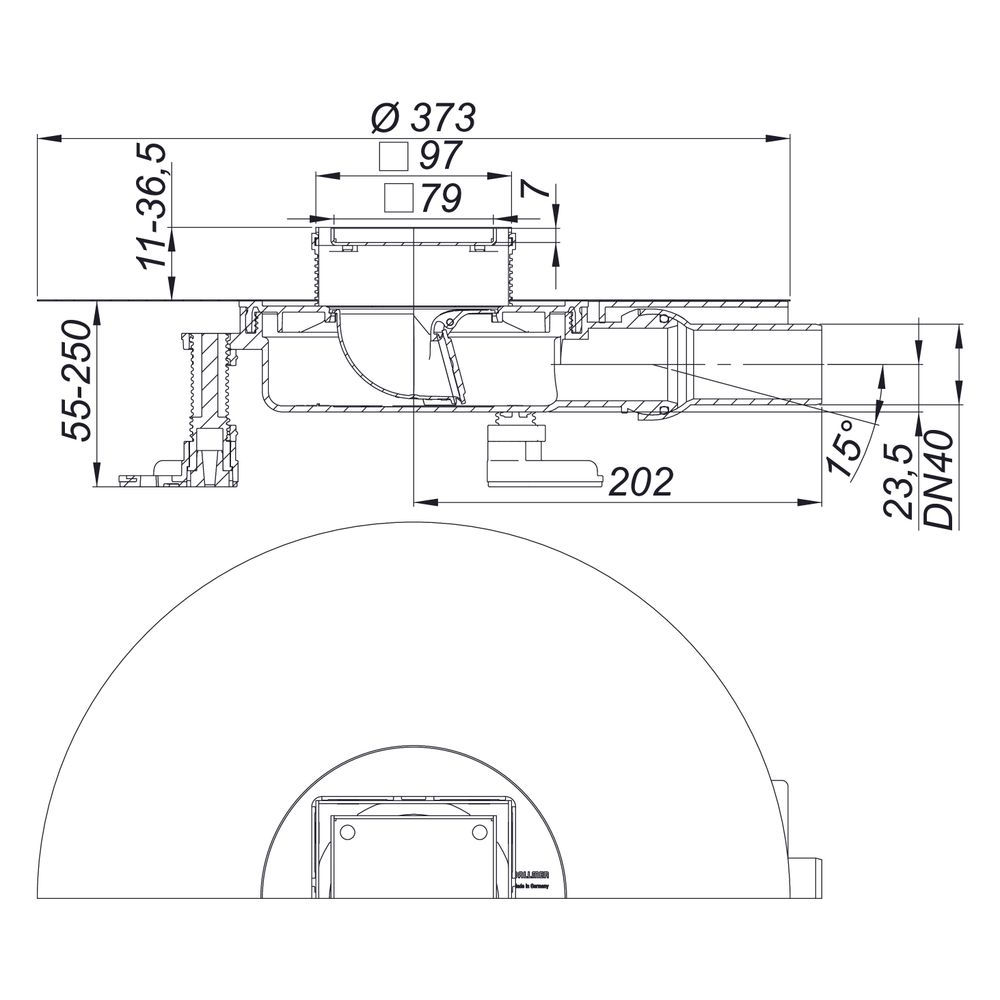

Technische Daten

• Nenndurchmesser: DN 40
• Ablaufleistung: 0,52 l/s
• Bauhöhe: 55 mm
• Material Rahmen: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbereich Kugelgelenk: 0 - 15 Grad
• Fliesenbelagstärke: 11 - 36 mm

Die Kombination aus der geringen Bauhöhe von 55 mm und der hohen Ablaufleistung von 0,52 l/s macht diesen Bodenablauf zur idealen Lösung für moderne, bodengleiche Duschen. Durch den Edelstahlrahmen und die flexible Anpassbarkeit an unterschiedliche Bodenbeläge fügt sich das System harmonisch in das Fliesendesign ein, während der entnehmbare Geruchsverschluss eine einfache Reinigung sicherstellt.
