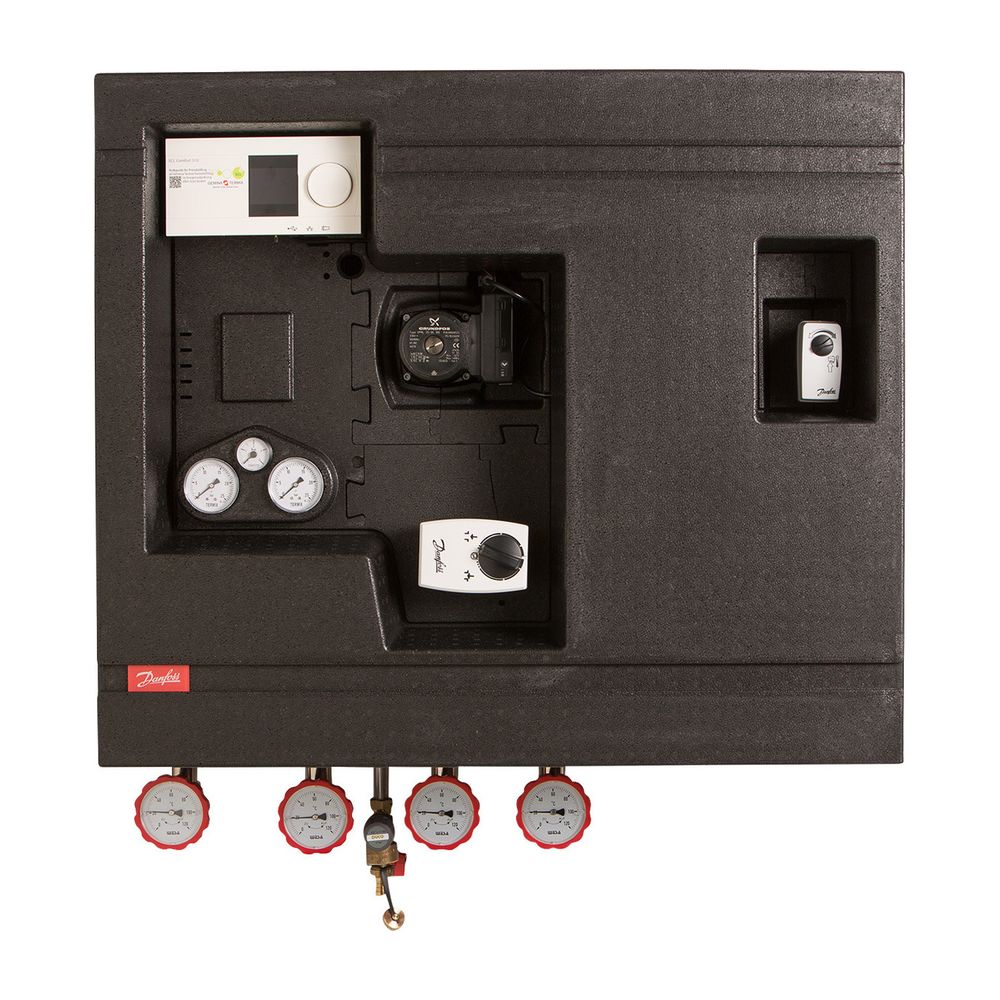

Danfoss Hausstation Compact 28 VX-FI, 3 HWP, AVQM, 65kW, ECL310/A237

Die Danfoss Hausstation Compact 28 VX-FI ist eine komplett wärmegedämmte, indirekte Nah- und Fernwärmekompaktstation. Sie ist für die Wärmeerzeugung in großen Gebäuden wie Sportzentren, Schulen und Wohnblöcken konzipiert und bietet eine hohe Betriebssicherheit sowie eine effiziente Wärmeübertragung. Die Station eignet sich für Anwendungen, die eine hydraulische Netztrennung erfordern oder für bestehende Hausinstallationen, die sich bei der Umstellung auf Fernwärme nicht für einen direkten Anschluss eignen. Ein Anschluss für einen Warmwasserspeicher ist möglich.

Was zeichnet die Termix Compact 28 VX-FI aus?

Die Termix Compact 28 VX-FI ist eine indirekte Übergabestation im größeren Leistungsbereich, die für die Wandmontage vorgesehen ist. Sie verfügt über einen indirekten Heizkreis mit hydraulischer Netztrennung und bietet primärseitige Anschlussmöglichkeiten für die Trinkwassererwärmung. Alle verbauten Rohre bestehen aus Edelstahl mit flachdichtenden Verschraubungen, was eine korrosionsbeständige Ausführung sicherstellt. Die Station ist auf einer verzinkten Grundplatte montiert und elektrisch vorverdrahtet.

Wie sorgt die Station für effiziente Wärmeübertragung?

Die Übergabestation ist mit einem effizienten Plattenwärmeübertrager ausgestattet. Dieser dichtungslose Plattenwärmetauscher aus Edelstahl ist mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Er sorgt für eine optimale Wärmeübertragung und trägt zu hohem Komfort sowie Wirtschaftlichkeit bei. Die starkwandigen, flachdichtenden Gewindeanschlüsse ermöglichen eine robuste Verbindung.

Welche Konfigurationsmöglichkeiten bietet die Station?

Die Termix Compact 28 VX-FI ist in verschiedenen Ausführungen erhältlich, darunter die Variante VX-FI HWP mit Wärmeübertrager für indirekten Heizbetrieb und primärseitigen PWH-Anschlüssen inklusive Speicherregelung. Die Station ist mit einem Kombiventil AVQM oder Durchgangsventil und Differenzdruckregler, einer Pumpe und einer elektronischen Regelung des Heizkreises ausgestattet. Ein direkter Ausgang für einen Warmwasserspeicher ist ebenfalls vorhanden. Der elektronische Regler ist werksseitig voreingestellt, und die elektrischen Komponenten sind vorverdrahtet.

Wie flexibel ist die Installation der Hausstation?

Der Rohranschluss der Danfoss Hausstation Compact 28 VX-FI kann sowohl von oben als auch von unten erfolgen, was eine hohe Flexibilität bei der Installation ermöglicht. Die kompakte Bauweise trägt zudem zu einer platzsparenden Integration bei. Eine vollständige Wärmedämmung der Einheit sorgt für sehr geringe Wärmeverluste im Betrieb.

Welche Komponenten sind in der Hausstation integriert?

Die Primärseite der Station umfasst zwei Absperrarmaturen mit integriertem Thermometer, zwei Manometer mit Kugelhahn, einen Schmutzfänger sowie einen Volumenstromregler mit Stellventil und elektrischem Stellantrieb vom Typ Danfoss AVQM/AMV20. Für die Trinkwassererwärmung sind ein Durchgangsventil Danfoss VS 2/AMV150 und ein Differenzdruckregler Danfoss AVPL verbaut. Die Sekundärseite beinhaltet ein Füll- und Entleerungsventil mit Membran-Sicherheitsventil (3.0 bar), ein Manometer, eine Entlüftung und zwei Absperrarmaturen mit integriertem Thermometer. Eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPML 25-95 und ein Schmutzfänger im Rücklauf sind ebenfalls vorhanden.

Wie erfolgt die witterungsgeführte Regelung?

Die Hausstation verfügt über eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Ein elektronischer Regler vom Typ Danfoss ECL Comfort 310 mit der Applikation A237 dient als Zentralgerät. Dieser Regler ist für direkt oder indirekt angeschlossene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen geeignet und bietet Funktionen wie Frostschutz, min./max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung und eine einstellbare Heizkennlinie.

Welche Schnittstellen bietet der elektronische Regler?

Der elektronische Regler ECL Comfort 310 ist mit einem beleuchteten grafischen Display ausgestattet und verfügt über sechs Pt1000 Fühlereingänge, vier frei konfigurierbare Eingänge (0-10V oder Pt1000) und einen Impulseingang. Für die Steuerung sind drei Triac-Ausgänge für Stellantriebe und sechs Relaisausgänge für Umwälzpumpen vorhanden. Zudem bietet der Regler eine USB-Serviceschnittstelle, eine Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung, eine M-Bus-Schnittstelle und eine TCP/IP-Schnittstelle für den Zugriff über das Internet zur Fernwartung. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist ebenfalls möglich.

Technische Daten

• Leistung: 65 kW
• Max. Volumenstrom primär: 1,72 m³/h
• Max. Volumenstrom sekundär: 2,27 m³/h
• Druckverlust primär: 34 kPa
• Druckstufe: PN16
• Max. Differenzdruck FW-Netz: 12 bar
• Max. Vorlauftemperatur FW-Netz: 110 °C
• Elektrischer Anschluss: 230V AC
• Bauhöhe: 890 mm
• Baulänge: 905 mm
• Bautiefe: 400 mm
• Gewicht: 59 kg

Die Danfoss Hausstation Compact 28 VX-FI bietet eine zuverlässige und effiziente Lösung für die Wärmeversorgung in größeren Gebäuden. Mit einer Leistung von 65 kW und der Möglichkeit zur witterungsgeführten Regelung des Heizkreises stellt sie eine hohe Betriebssicherheit und Wirtschaftlichkeit sicher. Die flexible Anschlussoption und die vollständige Wärmedämmung tragen zusätzlich zur Leistungsfähigkeit und einfachen Integration dieser Fernwärme-Hausstation bei.

Lieferumfang

• 1x Danfoss Hausstation Compact 28 VX-FI
• 2x Absperrarmaturen mit integriertem Thermometer (Rp1", IG)
• 1x Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar
• 1x Außentemperaturfühler Pt1000
• 1x Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung
