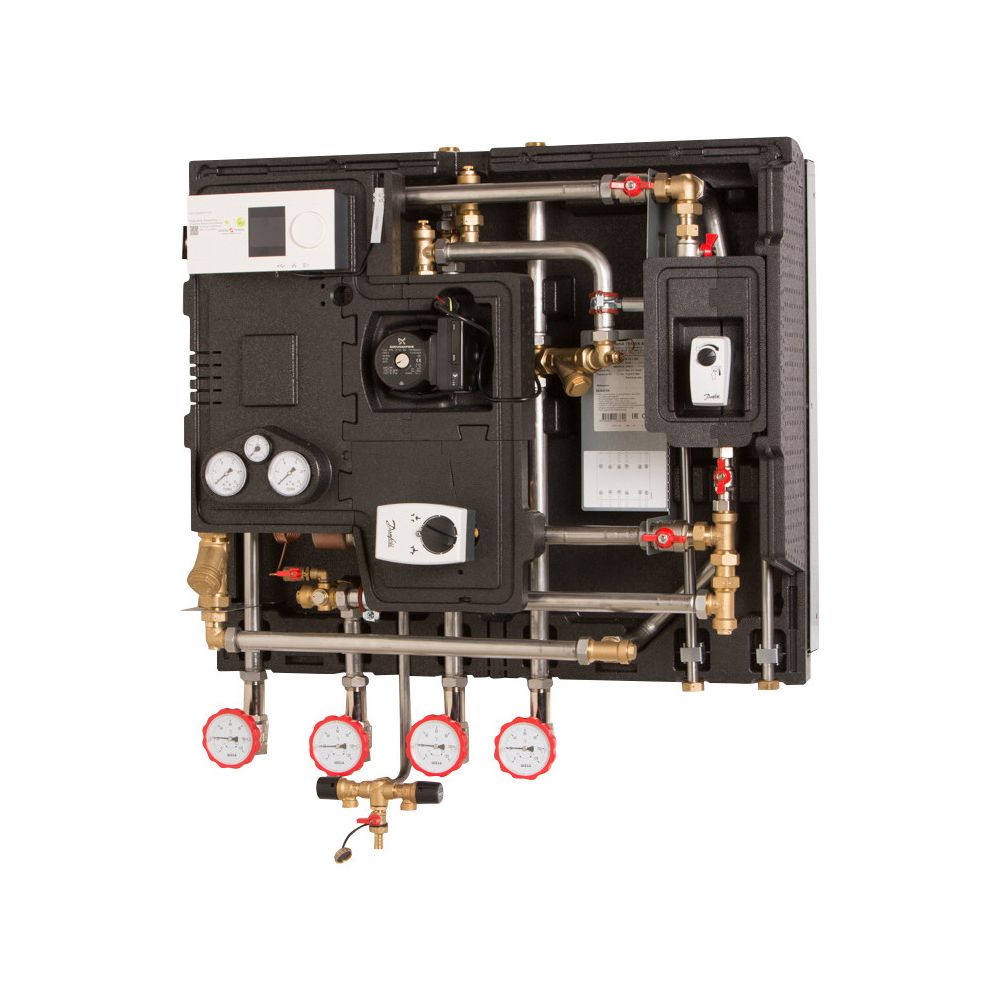

Danfoss Hausstation Compact 28 VX-FI, 3 HWP, AVP-F, 65kW, ECL310/A237

Indirekte Hausstation im größeren Leistungsbereich
Typ: Termix Compact 28 VX-FI HWP ECL310/A237 Typ 3
inkl. Wärmedämmhaube
Art.-Nr.: 144H2014

Ausführung
Fernwärme-Hausstation in kompakter Bauweise zur Wandmontage. Einen indirekten Heizkreis (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung.
Station entsprechend DIN4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage wahlweise von unten oder oben möglich.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste.
Primärseite
2 Absperrarmaturen mit integriertem Thermometer (Rp1", IG)
(lose beigelegt)
2 Manometer mit Kugelhahn
1 Schmutzfänger
1 Durchgangsventil mit elektrischem Stellantrieb
Fabrikat: Danfoss
Typ: VM 2/AMV10, DN25, kvs 6,3
1 Differenzdruckregler mit fest eingestelltem Differenzdrucksollwert
ohne Durchflussbegrenzer
Fabrikat: Danfoss
Typ: AVP-F, DN25 kvs 8,0
Anschluss Trinkwassererwärmung (primärseitig)
1 Durchgangsventil mit elektrischem Stellantrieb
Fabrikat: Danfoss
Typ: VS 2/AMV150, DN15, kvs 1,6
1 Differenzdruckregler mit einstellbarem Differenzdrucksollwert
Fabrikat: Danfoss
Typ: AVPL, DN15 kvs 1,6
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: Typ: XB 37H-30
Sekundärseite
1 Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits (lose beigelegt)
1 Manometer
1 Entlüftung
Heizkreis 1
2 Absperrarmaturen mit integriertem Thermometer (Rp 1", IG)
(lose beigelegt)

1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPML 25-95
1 Schmutzfänger im Rücklauf
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A237

Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.
Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
1 Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung
(lose beigelegt)
Fabrikat: Danfoss
Typ: ESMB

Technische Daten
Leistung (kW): 65

Primär / Sekundär
bei max. Volumenstrom (m3/h): 1,72 / 2,27
und Druckverlust (kPa): 34 /

Druckstufe: PN16
FW-Netz, max. Differenzdruck (bar): 12
FW-Netz, max. Vorlauftemperatur (C): 110

Elektrischer Anschluss: 230V AC

Abmessungen (H/B/T) (mm): 890/905/400
Gewicht (kg): 59
