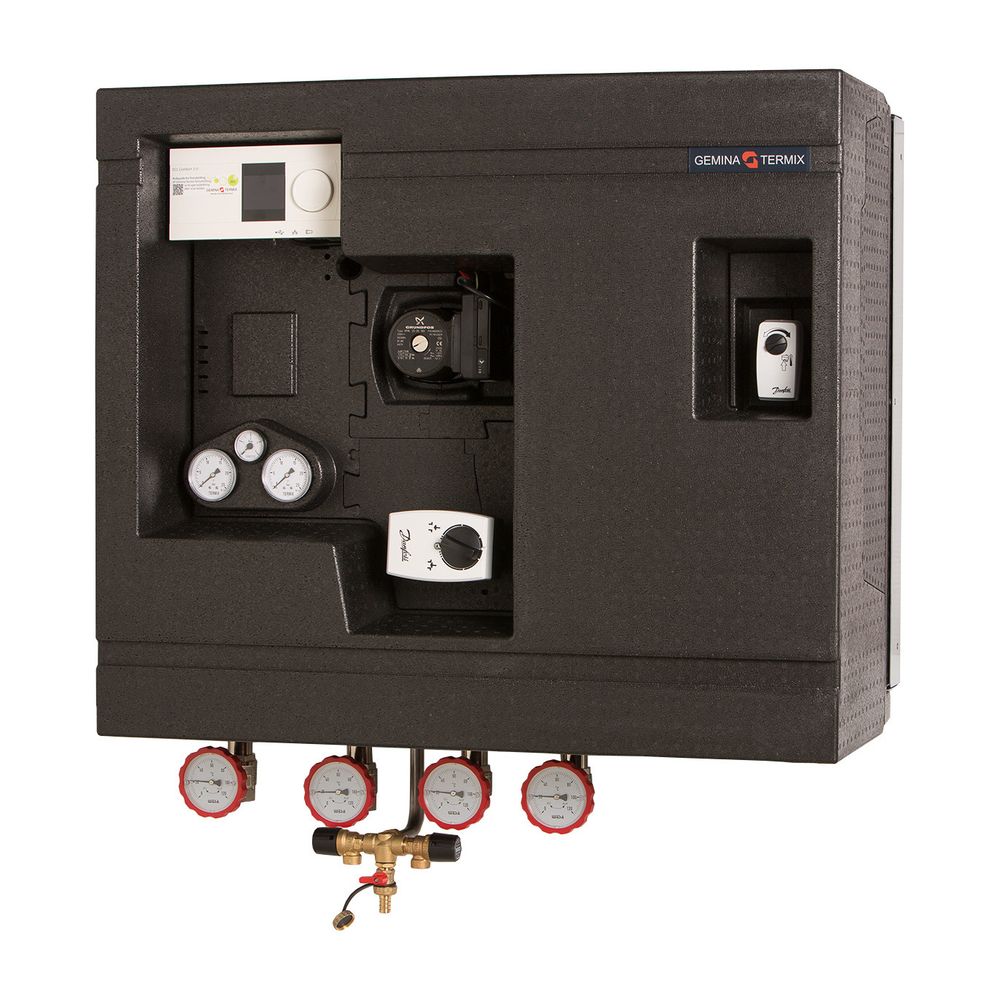

Danfoss Hausstation Compact 28 VX-FI, 3 AVQM, 65kW, ECL310/A237

Die Danfoss Hausstation Compact 28 VX-FI ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation. Sie ist für den Einsatz in großen Gebäuden wie Sportzentren, Schulen und Wohnblöcken konzipiert und bietet eine Leistung von 65 kW. Die Station ermöglicht eine effiziente Wärmeübertragung und ist für indirekten Heizbetrieb sowie den Anschluss eines Warmwasserspeichers geeignet.

Wofür eignet sich die Danfoss Hausstation Compact 28 VX-FI?

Die Termix Compact 28 VX-FI ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation für die Wärmeerzeugung in großen Gebäuden wie Sportzentren, Schulen und Wohnblöcken. Sie bietet optimale Sicherheit, effiziente Wärmeübertragung und eine wartungsfreundliche Konstruktion. Die Station ist ideal für Anwendungen, die einen Wärmeübertrager erfordern oder für vorhandene Hausinstallationen, die sich bei der Umstellung auf Fernwärme nicht für einen direkten Anschluss eignen. Es ist möglich, einen Warmwasserspeicher anzuschließen.

Welche Vorteile bietet der Plattenwärmeübertrager?

Die Übergabestation ist mit einem effizienten Plattenwärmeübertrager ausgestattet, der für eine optimale Wärmeübertragung sorgt und maximalen Komfort sowie herausragende Wirtschaftlichkeit bietet. Der dichtungslose Plattenwärmetauscher ist aus Edelstahl gefertigt und mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Er verfügt über starkwandige, flachdichtende Gewindeanschlüsse und eine korrosionsbeständige Ausführung. Die Berechnung und Werkstoffe entsprechen den AD-Merkblättern, die Fertigung erfolgt nach DIN ISO 9001.

Wie ist die Hausstation aufgebaut und welche Varianten gibt es?

Die Termix Compact 28 VX-FI ist mit einem Wärmeübertrager für die Raumheizung, einem Kombiventil AVQM oder Durchgangsventil und Differenzdruckregler, einer Pumpe sowie einer elektronischen Regelung des Heizkreises ausgestattet. Ein direkter Ausgang für einen Warmwasserspeicher ist ebenfalls vorhanden. Der elektronische Regler ist werksseitig voreingestellt, und die elektrischen Komponenten sind vorverdrahtet. Die Station wird in Standardausführungen hergestellt, darunter VX-FI mit Wärmeübertrager für indirekten Heizbetrieb und PWH-Anschlussmöglichkeiten (primärseitig), VX-FI HWP mit Speicherregelung (primärseitig) und VX-FI HWS mit Speicherregelung (sekundärseitig). Alle Rohre sind aus Edelstahl mit flachdichtenden Verschraubungen.

Welche Installationsmöglichkeiten bietet die Compact 28 VX-FI?

Der Rohranschluss kann sowohl von oben als auch von unten erfolgen, was eine flexible Lösung darstellt. Dies ermöglicht eine platzsparende Bauweise und eine zeitsparende Installation. Die vollständige Wärmedämmung der Einheit ermöglicht einen minimalen Wärmeverlust. Die Fernwärme-Hausstation ist in kompakter Bauweise zur Wandmontage konzipiert und wird komplett auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet geliefert.

Welche Regelungsfunktionen sind integriert?

Die Hausstation verfügt über eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Der elektronische Regler Danfoss ECL Comfort 310 (Applikation A237) ist ein Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display. Er ist für direkt oder indirekt angeschlossene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen geeignet. Die Softwarevorgabe erfolgt über intelligente Applikationsschlüssel. Funktionen wie Frostschutz, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbare Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie Sommer-/Winterzeitumschaltung sind integriert.

Welche Anschlussmöglichkeiten bietet der Regler?

Der Regler ECL Comfort 310 bietet sechs Fühlereingänge Pt1000, vier frei konfigurierbare Eingänge (0-10V oder Pt1000) und einen Impulseingang. Für die Steuerung stehen drei Triac-Ausgänge für Stellantriebe und sechs Relaisausgänge für Umwälzpumpen zur Verfügung. Eine USB-Serviceschnittstelle, eine Mod-Bus-Schnittstelle und eine M-Bus-Schnittstelle ermöglichen Vernetzung und Datenfernauslesung. Über eine TCP/IP-Schnittstelle ist der Zugriff über das Internet zur Fernwartung möglich. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz ist ebenfalls möglich.

Technische Daten

• Leistung: 65 kW
• Druckstufe: PN16
• Max. Differenzdruck FW-Netz: 12 bar
• Max. Vorlauftemperatur FW-Netz: 110 °C
• Elektrischer Anschluss: 230V AC
• Bauhöhe: 890 mm
• Baulänge: 905 mm
• Bautiefe: 400 mm
• Gewicht: 59 kg
• Volumenstrom primär: 1,48 m³/h
• Volumenstrom sekundär: 2,27 m³/h

Die Danfoss Hausstation Compact 28 VX-FI bietet eine zuverlässige und effiziente Lösung für die Wärmeversorgung in großen Gebäuden. Mit einer Leistung von 65 kW, einem robusten Edelstahl-Plattenwärmeübertrager und einer intelligenten witterungsgeführten Regelung sorgt sie für hohen Komfort und niedrige Wärmeverluste. Die flexible Installation und die umfangreichen Anschlussmöglichkeiten des ECL Comfort 310 Reglers machen sie zu einer vielseitigen Wahl für moderne Fernwärmeanlagen.

Lieferumfang

• 1x Danfoss Hausstation Compact 28 VX-FI
• 2x Absperrarmaturen mit integriertem Thermometer (Rp1", IG)
• 1x Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar
• 2x Absperrarmaturen mit integriertem Thermometer (Rp 1", IG)
• 1x Außentemperaturfühler Pt1000
