Beschreibung

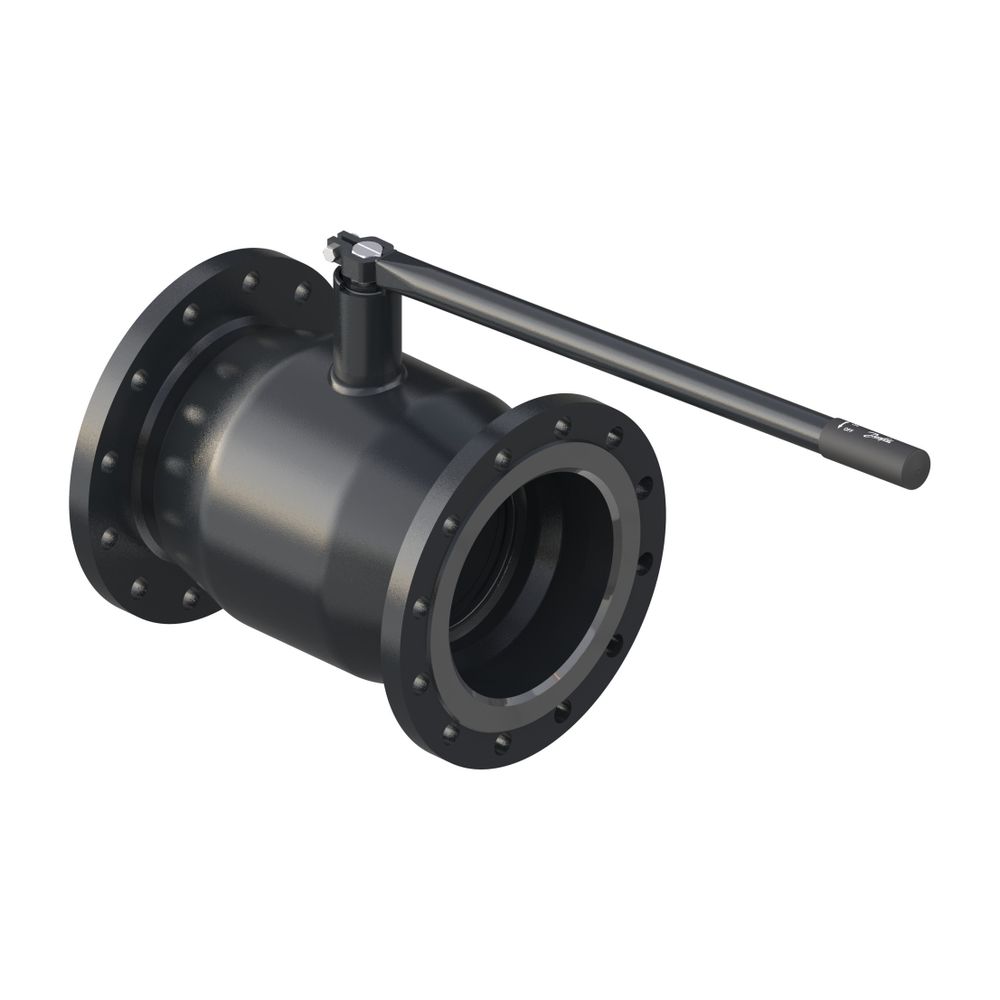

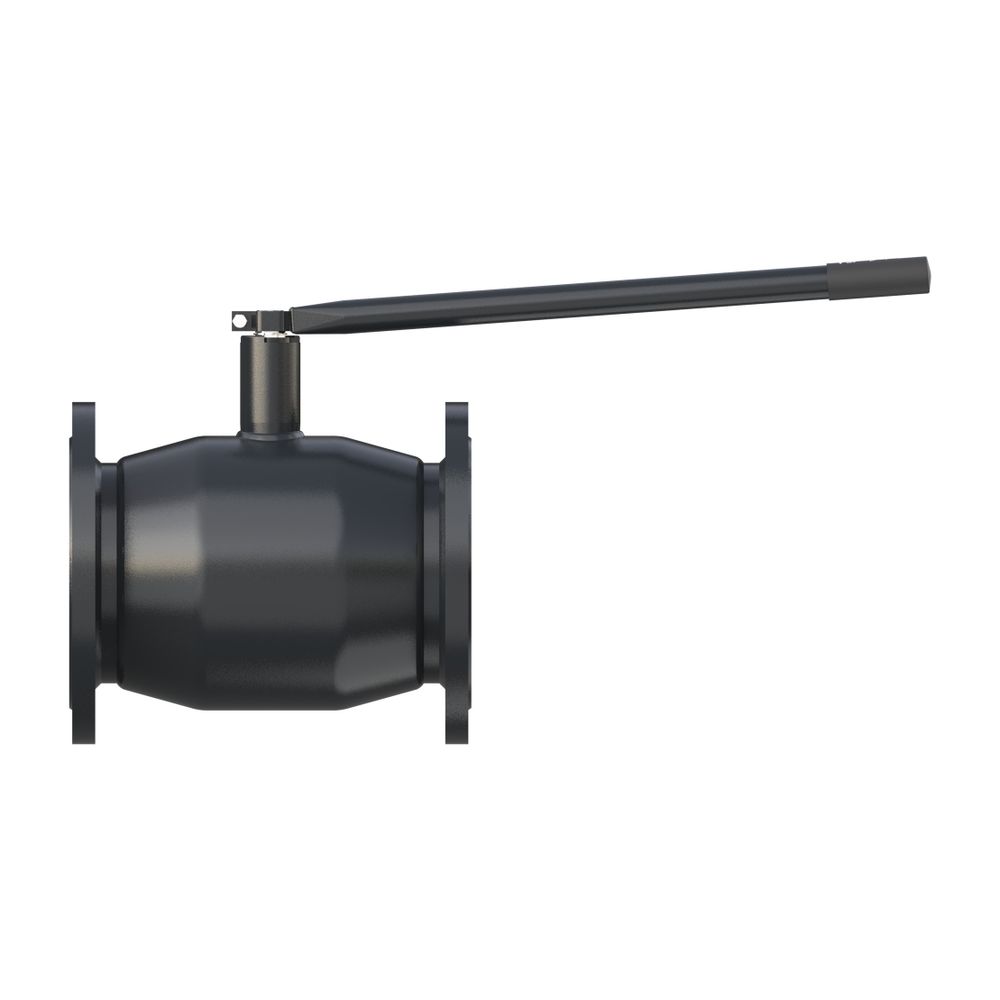

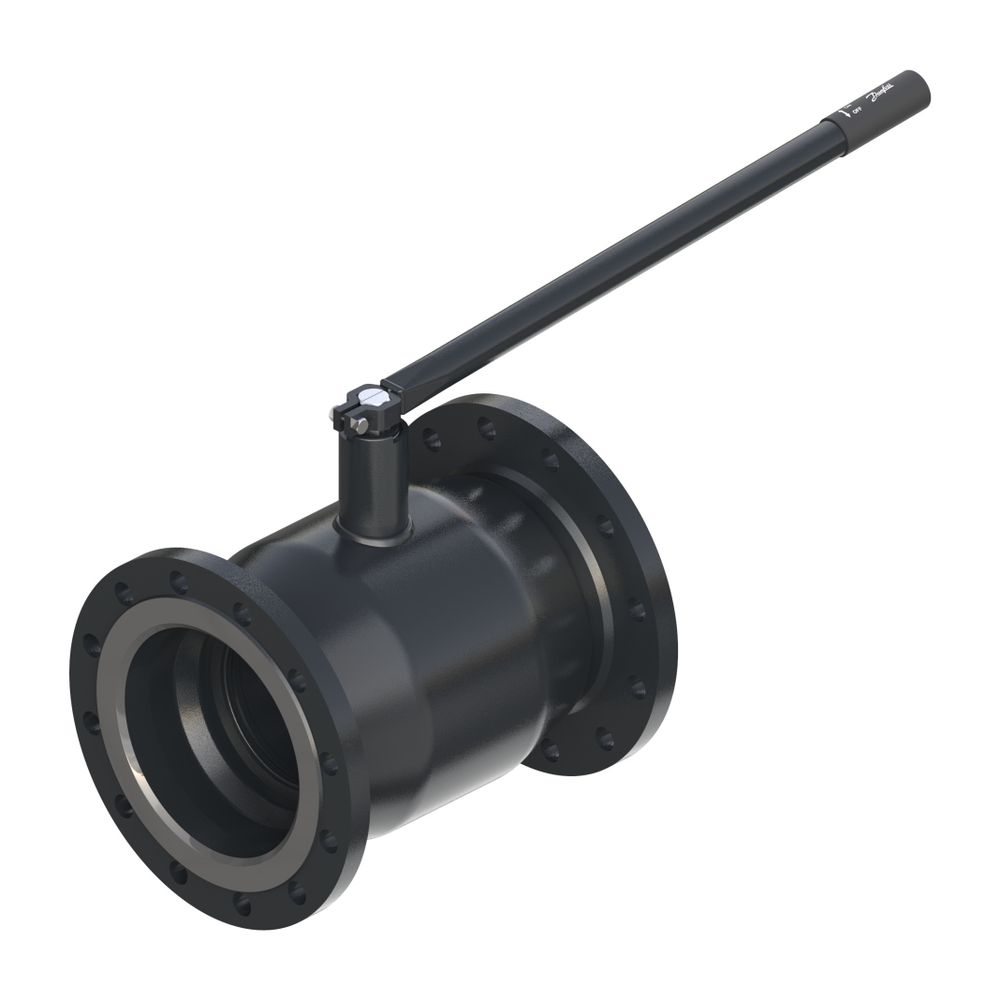

Danfoss Kugelhahn Typ JIP 116.10 DN 200, Kvs 2300m3/h, PN 16, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 116.10 mit Nennweite DN 200 und einem Kvs-Wert von 2300 m3/h ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Das vollverschweißte Gehäuse und die robuste Bauweise mit Flanschanschlüssen beidseitig (FL - FL) bei Nenndruck PN 16 ermöglichen eine zuverlässige Steuerung großer Volumenströme bis zu einer maximalen Temperatur von 180 Grad Celsius. Die Betätigung erfolgt über einen L-förmigen Handhebel, der eine einfache Bedienung sicherstellt.
Wie ist der Danfoss Kugelhahn JIP 116.10 konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse und ist auf Wartungsfreiheit ausgelegt. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert, was zur Energieeffizienz des Systems beiträgt. Der reduzierte Durchgang optimiert die Strömungseigenschaften. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen.
Welche Materialien werden verwendet?
Für Gehäuse und Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301). Die Schaltwelle ist aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Die Dichtungen an der Schaltwelle sind aus Polytetrafluorethylen (PTFE) und Graphit.
Welche Prüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung unterzogen. Diese Prüfungen erfolgen nach den Standards EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20, um die Zuverlässigkeit und Sicherheit des Produkts sicherzustellen.
Wie sind die Anschlüsse und die Bedienung des Kugelhahns ausgeführt?
Der Kugelhahn ist mit Flanschanschlüssen PN 16 auf beiden Seiten ausgestattet, die eine einfache Integration in bestehende Rohrleitungssysteme ermöglichen. Die Baulänge beträgt 400 mm. Die Betätigung erfolgt manuell über einen L-förmigen Handhebel, der eine sichere und komfortable Handhabung ermöglicht.
Technische Daten
- Nennweite: DN 200
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 16
- Maximale Temperatur: 180 °C
- Baulänge: 400 mm
- Anschlüsse: Flansch PN 16 - Flansch PN 16
- Betätigungsart: Handhebel L-Form
- Gehäusematerial: P 235 GH (ähnlich St. 37)
- Kugelmaterial: X5CrNi 18-10 (ähnlich 1.4301)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 116.10 bietet eine robuste und wartungsfreie Lösung für die Regelung von Heizungs-, Kälte- und Fernwärmesystemen. Mit seinem hohen Kvs-Wert von 2300 m3/h und der Auslegung für einen Nenndruck von PN 16 ist er für anspruchsvolle Anwendungen bei Temperaturen bis zu 180 °C geeignet und überzeugt durch geprüfte Qualität und langlebige Materialien.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3611 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3611 |
| Ausführung | gerade |
| EAN-13 | 5702424597238 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 66,5 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
