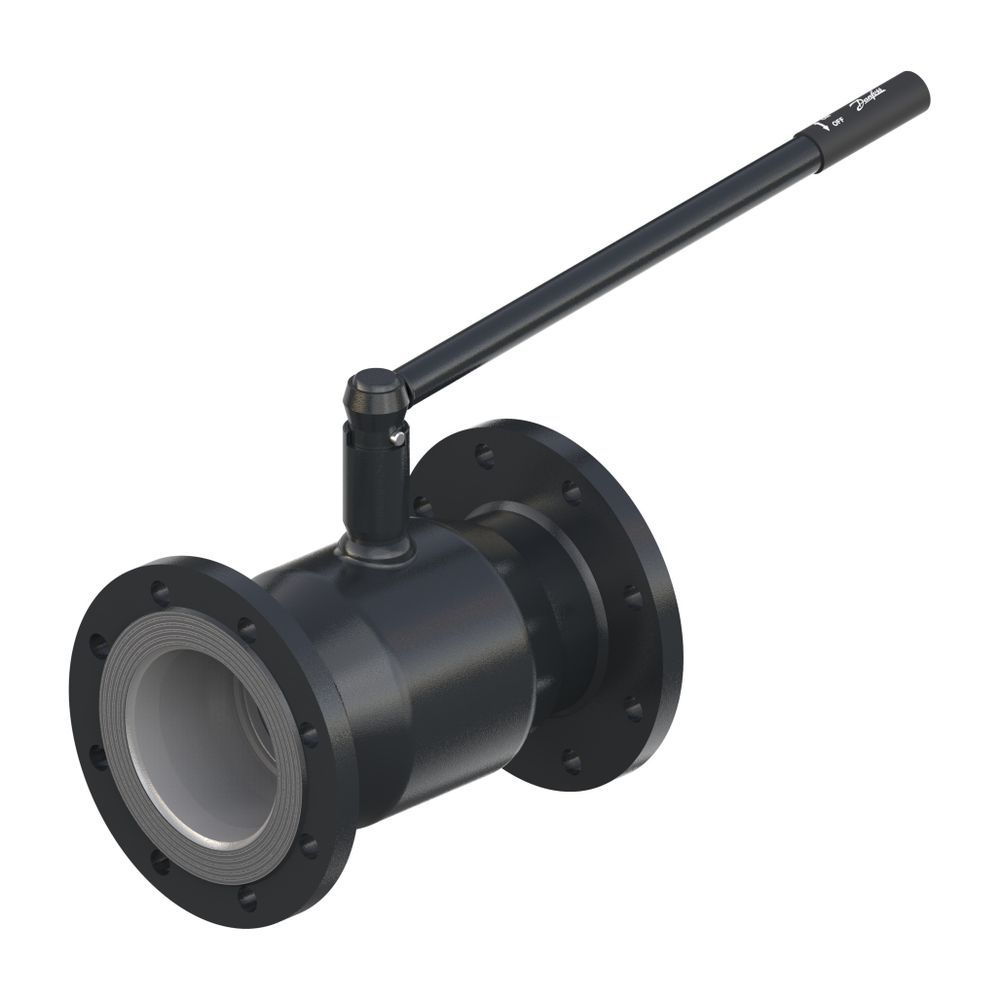

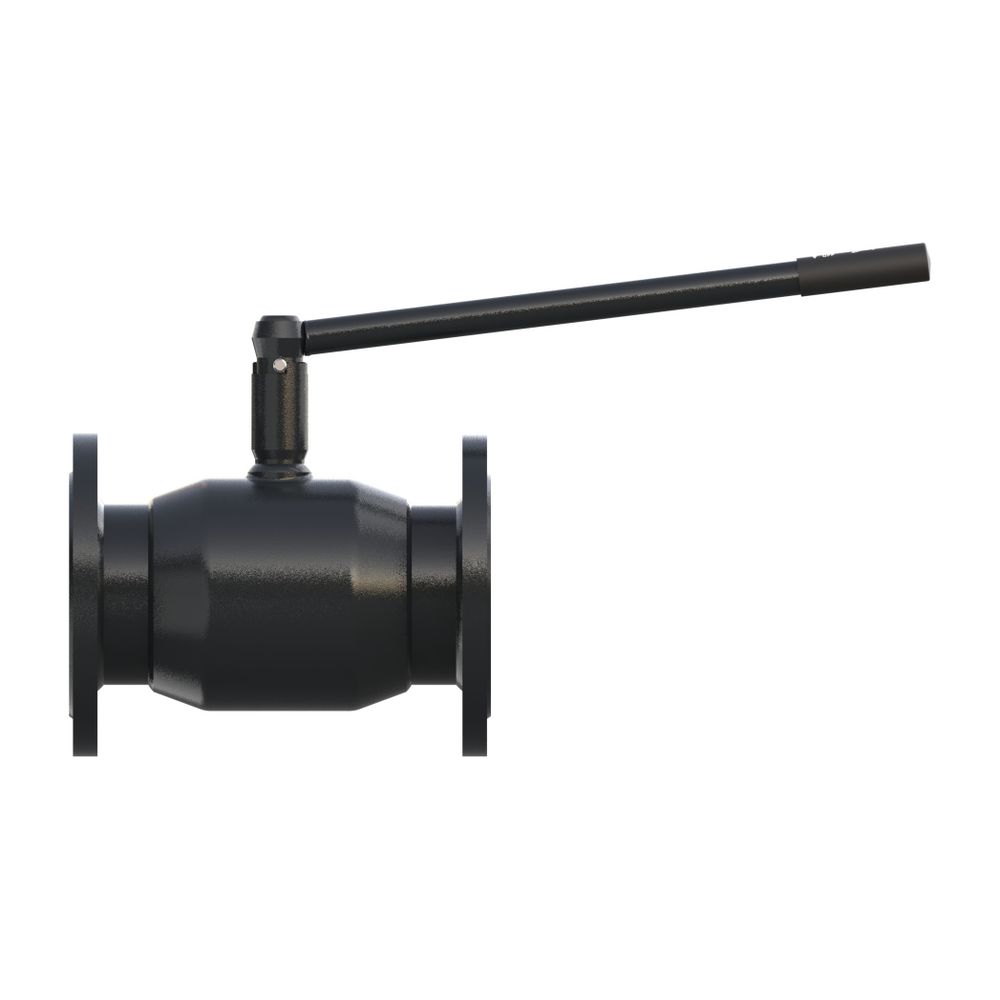

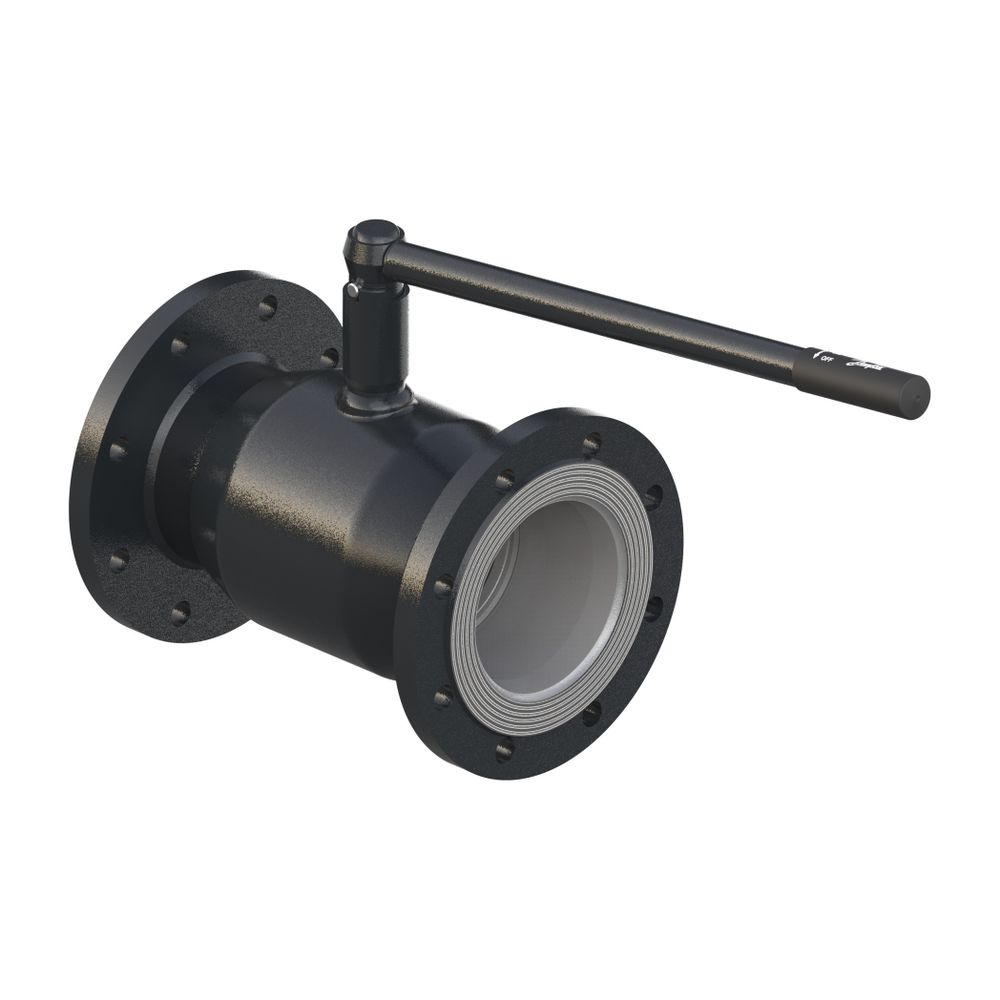

Danfoss Kugelhahn Typ JIP 116.10 DN 125, Kvs 1080m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 116.10 ist eine robuste Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 125, einem Kvs-Wert von 1080 m3/h und einem Nenndruck von PN 16 ist dieser vollverschweißte Kugelhahn für anspruchsvolle Anwendungen konzipiert. Die beidseitigen Flanschanschlüsse ermöglichen eine sichere Integration in bestehende Rohrleitungssysteme. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV sowie die wartungsfreie Konstruktion unterstreichen die Effizienz und Zuverlässigkeit des Produkts.

Welche Eigenschaften zeichnen den Danfoss Kugelhahn aus?

Der Danfoss Kugelhahn Typ JIP 116.10 verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Die Konstruktion ist wartungsfrei und bietet einen reduzierten Durchgang. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet. Eine Schaltwellenverlängerung ermöglicht die Isolierung gemäß den Anforderungen der EnEV. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen, was eine dauerhaft zuverlässige Funktion sicherstellt.

Für welche Anwendungen ist der Kugelhahn geeignet?

Dieser Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt worden. Seine robuste Bauweise und die verwendeten Materialien machen ihn zu einer geeigneten Komponente für Medien mit Temperaturen von bis zu 180 Grad C und einem Nenndruck von PN 16. Die Ausführung als gerader Kugelhahn mit Flanschanschlüssen erleichtert die Installation in entsprechenden Rohrleitungen.

Aus welchen Materialien besteht der Kugelhahn?

Für das Gehäuse und die Schweißenden wird P 235 GH (ähnlich St. 37) verwendet. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301), während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt ist. Die Sitzringe sind aus kohlegefülltem PTFE gefertigt. Die Dichtungen an der Schaltwelle bestehen aus einer Kombination von PTFE und Graphit, was eine hohe Beständigkeit und Dichtheit sicherstellt.

Welche Prüfungen und Anschlüsse sind relevant?

Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Die Anschlüsse sind als Flansch PN 16 beidseitig ausgeführt. Der Kugelhahn hat eine Baulänge von 325 mm und eine Nennweite von DN 125. Der Kvs-Wert beträgt 1080 m3/h, und der Nenndruck liegt bei PN 16. Die maximale Betriebstemperatur beträgt 180 Grad C. Die Betätigung erfolgt über einen Handhebel in L-Form.

Technische Daten

• Nennweite: DN 125
• Kvs-Wert: 1080 m3/h
• Nenndruck: PN 16
• Baulänge: 325 mm
• Maximale Temperatur: 180 Grad C
• Betätigungsart: Handhebel L-Form
• Anschlüsse: Flansch PN 16
• Material Gehäuse: P 235 GH (ähnlich St. 37)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Ausführung: gerade

Der Danfoss Kugelhahn Typ JIP 116.10 bietet eine zuverlässige und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit seiner Nennweite von DN 125, einem Kvs-Wert von 1080 m3/h und der Auslegung für PN 16 und bis zu 180 Grad C stellt er eine langlebige Komponente dar, die den Anforderungen moderner Systeme gerecht wird.
