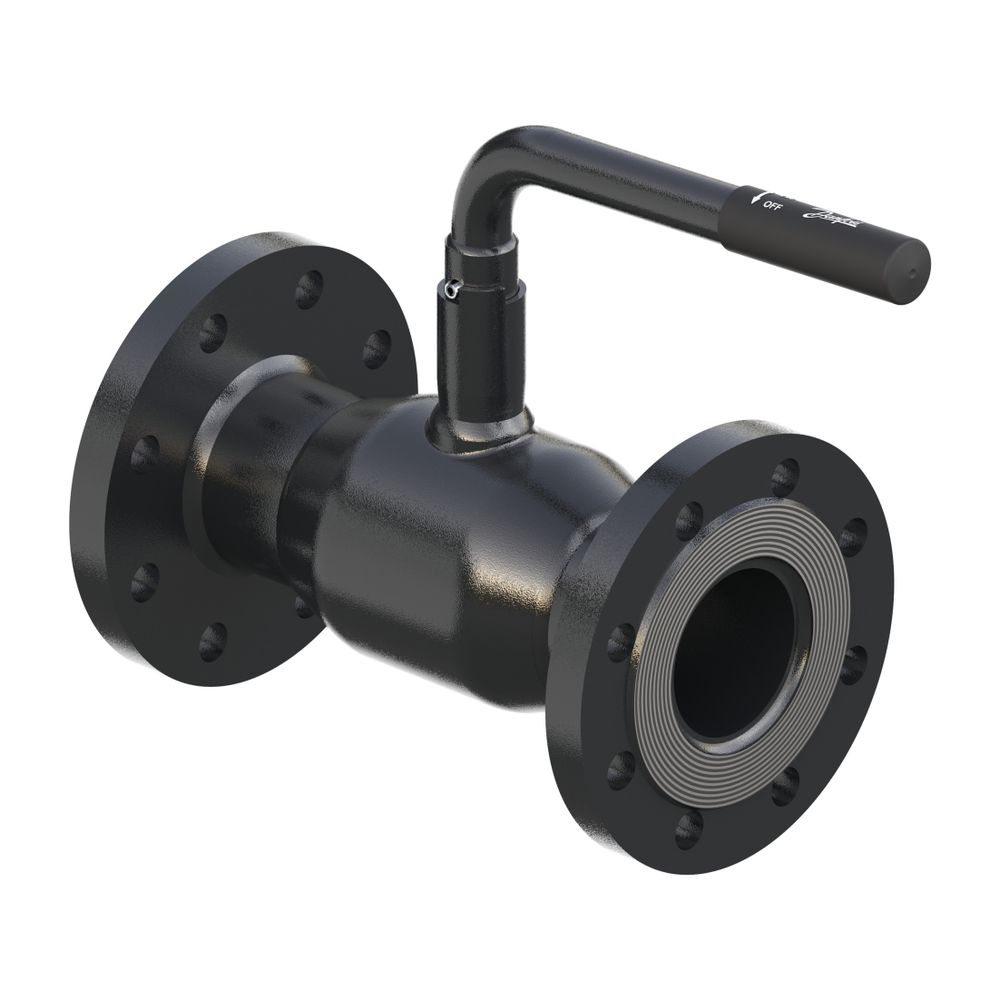

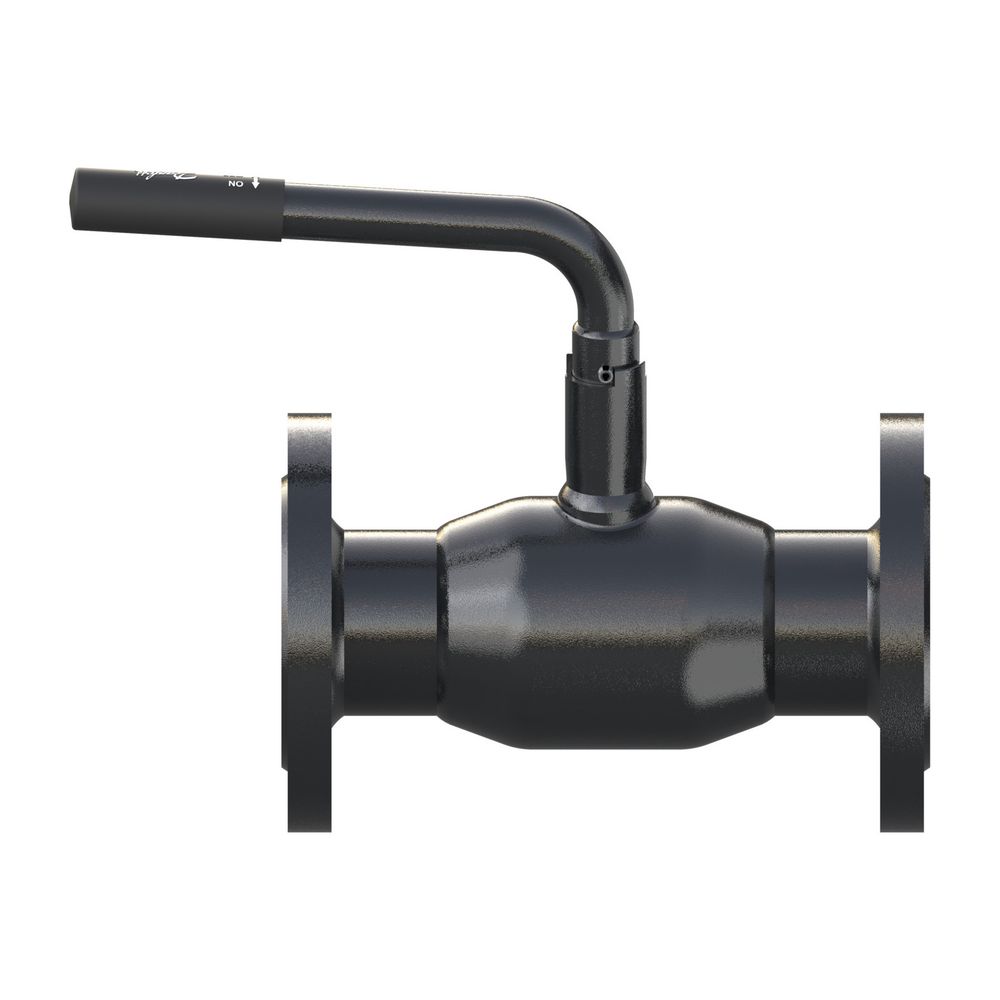

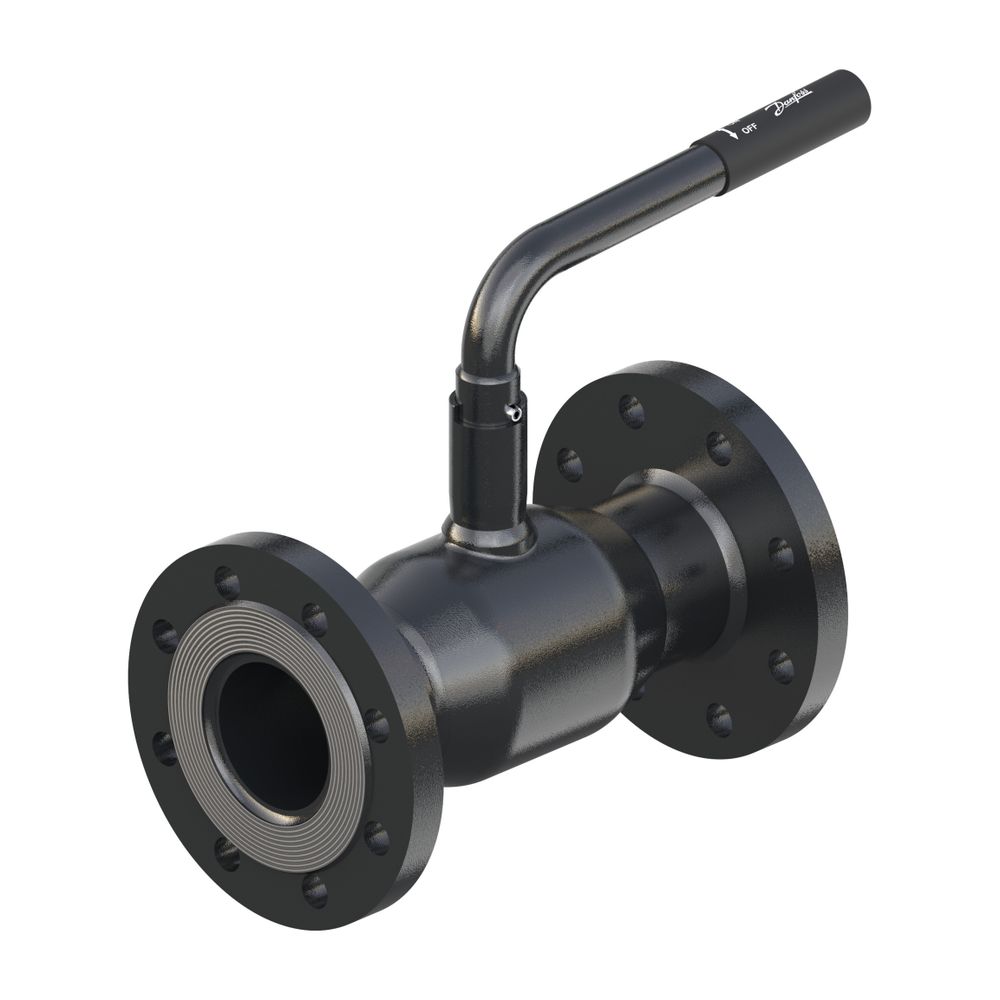

Danfoss Kugelhahn Typ JIP 116.10 DN 80, Kvs 4,0m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 116.10 ist eine robuste und wartungsfreie Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Dieser Kugelhahn mit einer Nennweite DN 80 und einem Kvs-Wert von 470 m3/h ist für einen Nenndruck PN 16 ausgelegt und verfügt über beidseitige Flanschanschlüsse. Sein vollverschweißtes Gehäuse und die hochwertige Abdichtung sicherstellen eine zuverlässige Funktion bei Temperaturen von bis zu 180 Grad Celsius.

Welche Eigenschaften zeichnen den Danfoss Kugelhahn JIP 116.10 aus?

Der Danfoss Kugelhahn JIP 116.10 ist mit einem vollverschweißten Gehäuse konstruiert, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Er ist wartungsfrei konzipiert und verfügt über eine Schaltwellenverlängerung, die eine effektive Isolierung gemäß den Anforderungen der EnEV ermöglicht. Der Kugelhahn besitzt einen reduzierten Durchgang und ist mit Kugeln ausgestattet, die einen zylindrischen Kerneinsatz aufweisen. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit.

Für welche Anwendungen ist dieser Kugelhahn geeignet?

Der Kugelhahn Typ JIP 116.10 von Danfoss ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Mit seiner Druckstufe PN 16 und der Fähigkeit, Medientemperaturen von maximal 180 Grad Celsius zu bewältigen, eignet er sich für eine Vielzahl von industriellen und gewerblichen Anwendungen. Die Nennweite DN 80 und der hohe Kvs-Wert von 470 m3/h ermöglichen einen effizienten Durchfluss in entsprechenden Rohrleitungssystemen.

Aus welchen Materialien besteht der Kugelhahn?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37), einem Material, das für seine Beständigkeit bekannt ist. Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, und die Dichtungen an der Schaltwelle bestehen aus einer Kombination von PTFE und Graphit.

Welche Prüfungen wurden durchgeführt?

Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung, die nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 durchgeführt werden. Diese Prüfungen stellen die Einhaltung hoher Standards und die Zuverlässigkeit des Produkts sicher.

Technische Daten

• Baulänge: 280 mm
• Nennweite: DN 080
• Kvs Wert: 470 m3/h
• Nenndruck: PN 16
• Temperatur: maximal 180 Grad C
• Betätigungsart: Handhebel L-Form
• Anschlüsse: Flansch PN 16 - Flansch PN 16
• Ausführung: gerade
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Ventilwinkel: 0

Der Danfoss Kugelhahn Typ JIP 116.10 bietet eine zuverlässige und langlebige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit seinem vollverschweißten Gehäuse, der wartungsfreien Konstruktion und der hohen Temperaturbeständigkeit bis 180 Grad Celsius ist dieser Kugelhahn mit einem Kvs-Wert von 470 m3/h und Nennweite DN 80 eine effiziente Wahl für anspruchsvolle Anwendungen.
