Beschreibung

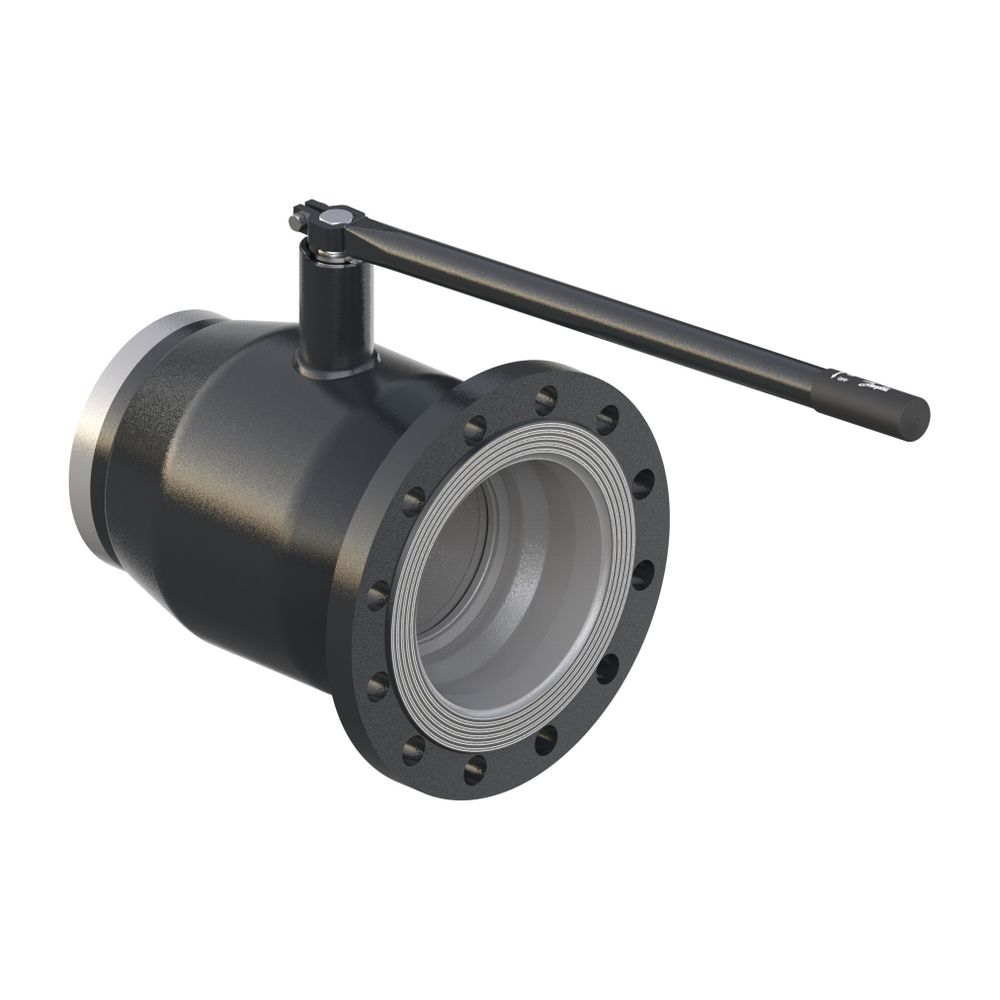

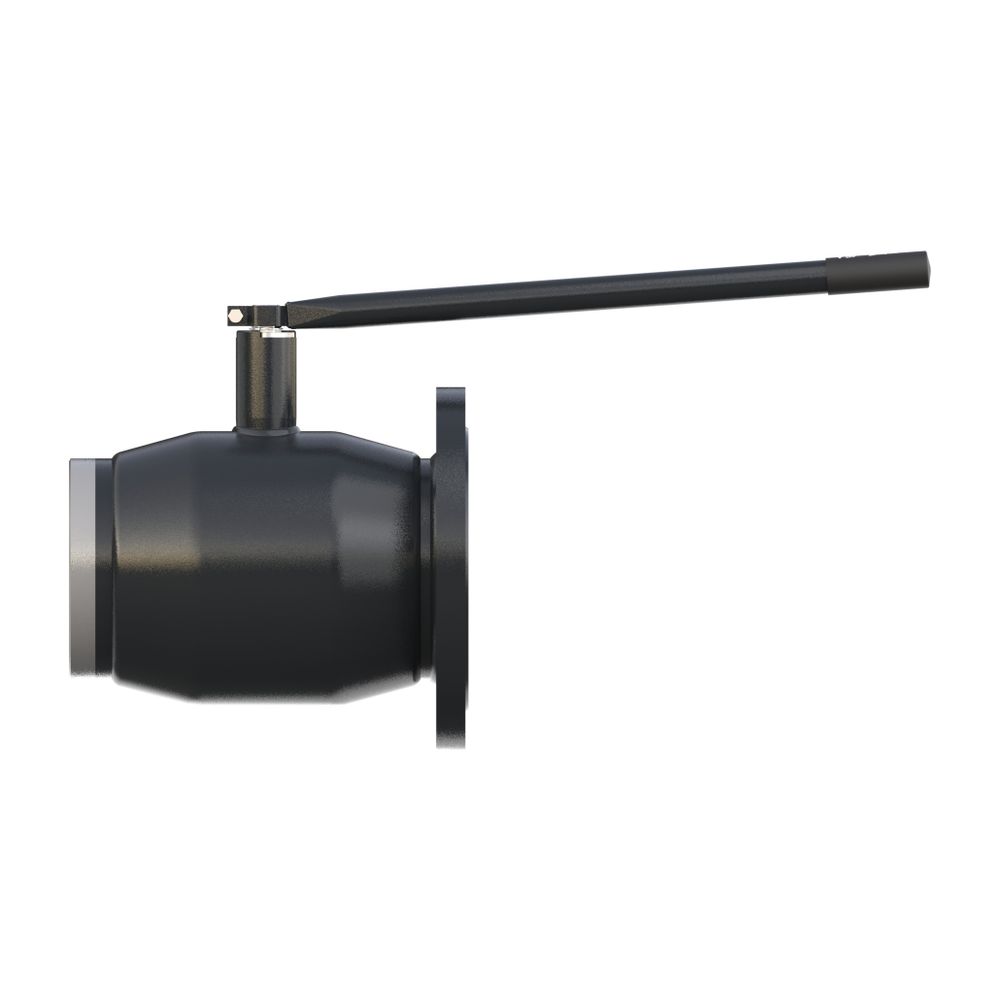

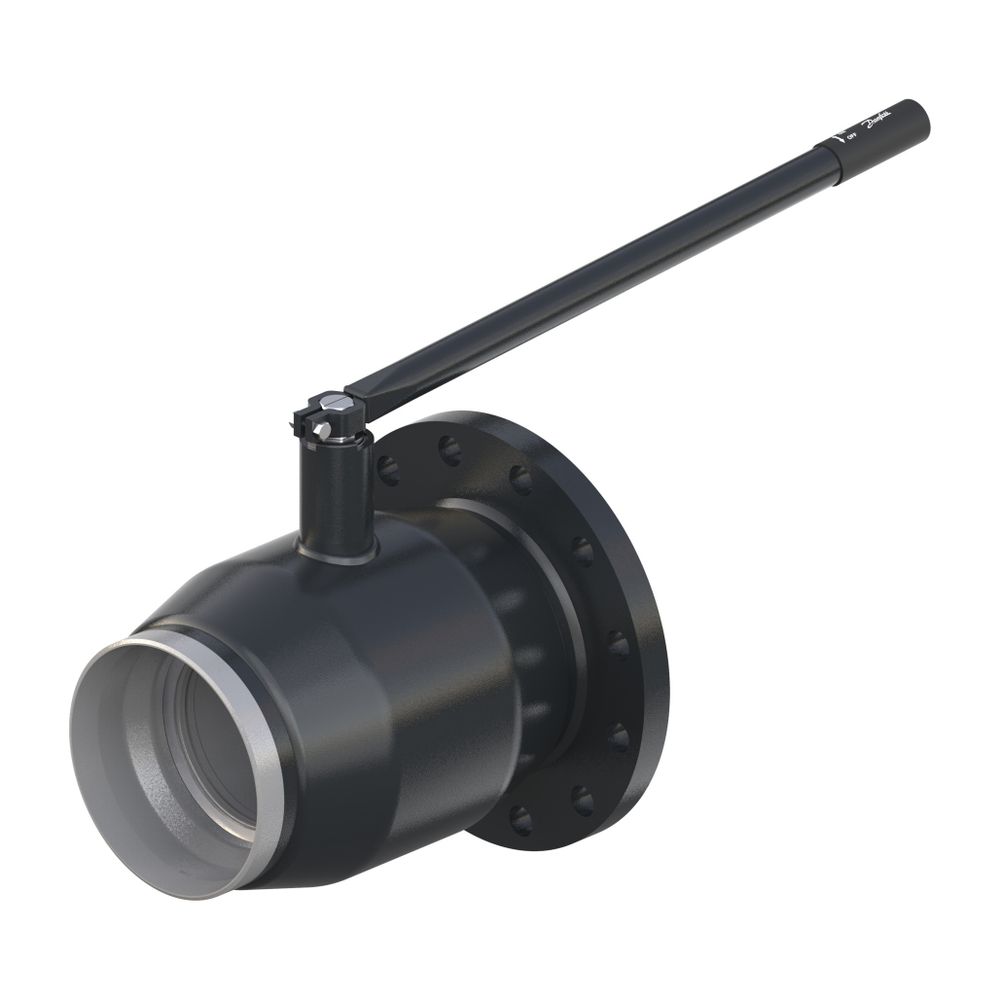

Danfoss Kugelhahn Typ JIP 116.14 DN 200, Kvs 2300m3/h, PN 16, Anschweissende mit Flansch (AE - FL)
Der Danfoss Kugelhahn Typ JIP 116.14 mit einer Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 16 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Das vollverschweißte Gehäuse und die Anschlüsse über ein Anschweißende mit Flansch (AE - FL) ermöglichen eine zuverlässige Integration. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist ebenfalls integriert.
Für welche Anwendungen ist der Danfoss Kugelhahn Typ JIP 116.14 geeignet?
Dieser Kugelhahn wurde speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Seine Konstruktion ermöglicht den zuverlässigen Betrieb unter anspruchsvollen Bedingungen und Temperaturen von bis zu maximal 180 Grad C. Die gerade Ausführung erleichtert die Integration in bestehende Rohrleitungssysteme.
Welche Konstruktionsmerkmale und Materialien zeichnen den Kugelhahn aus?
Der Danfoss Kugelhahn Typ JIP 116.14 verfügt über ein vollverschweißtes Gehäuse mit reduziertem Durchgang. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen, die eine hohe Betriebssicherheit ermöglichen. Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE). Die Betätigung erfolgt komfortabel über einen Handhebel in L-Form.
Welche Qualitätsprüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne Typ JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Prüfungen stellen die Einhaltung hoher Standards und die Zuverlässigkeit des Produkts sicher.
Welche Anschlussarten und Abmessungen hat der Kugelhahn?
Der Kugelhahn ist mit Anschweißenden und Flansch PN 16 ausgestattet. Die Baulänge beträgt 395 mm. Die Ausführung ist gerade, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht.
Technische Daten
- Nennweite: DN 200
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 16
- Maximale Temperatur: 180 °C
- Baulänge: 395 mm
- Betätigungsart: Handhebel L-Form
- Anschlüsse: Anschweißende - Flansch PN 16
- Material Gehäuse und Schweißenden: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Material Schaltwelle: X10CrNiS 18-9 (ähnlich 1.4305)
Der Danfoss Kugelhahn Typ JIP 116.14 bietet eine zuverlässige und langlebige Lösung für die Regelung von Medien in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Bauweise mit vollverschweißtem Gehäuse, die wartungsfreien Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit sowie die umfassenden Prüfungen nach EN-Normen stellen eine hohe Betriebssicherheit und Effizienz bei einer Nennweite von DN 200 und einem Nenndruck von PN 16 sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3659 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3659 |
| Ausführung | gerade |
| EAN-13 | 5702424597757 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 60,6 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
