Beschreibung

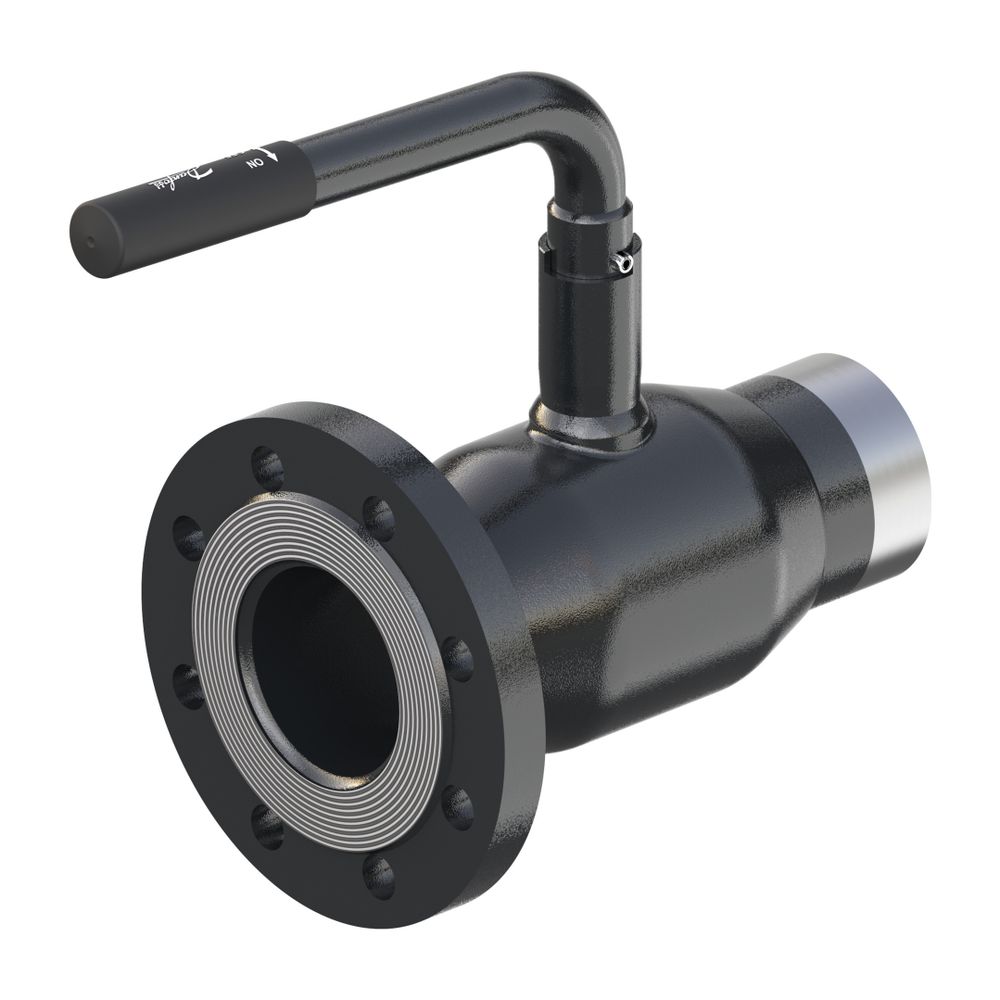

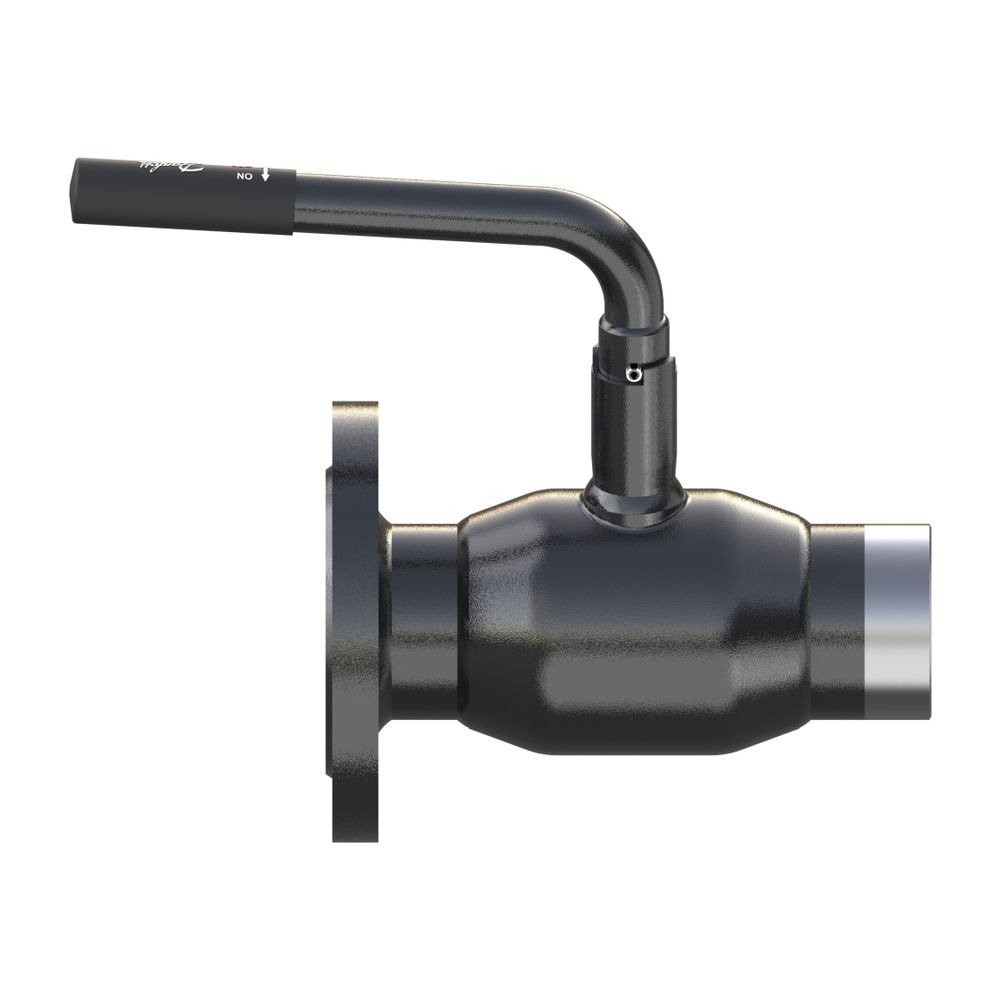

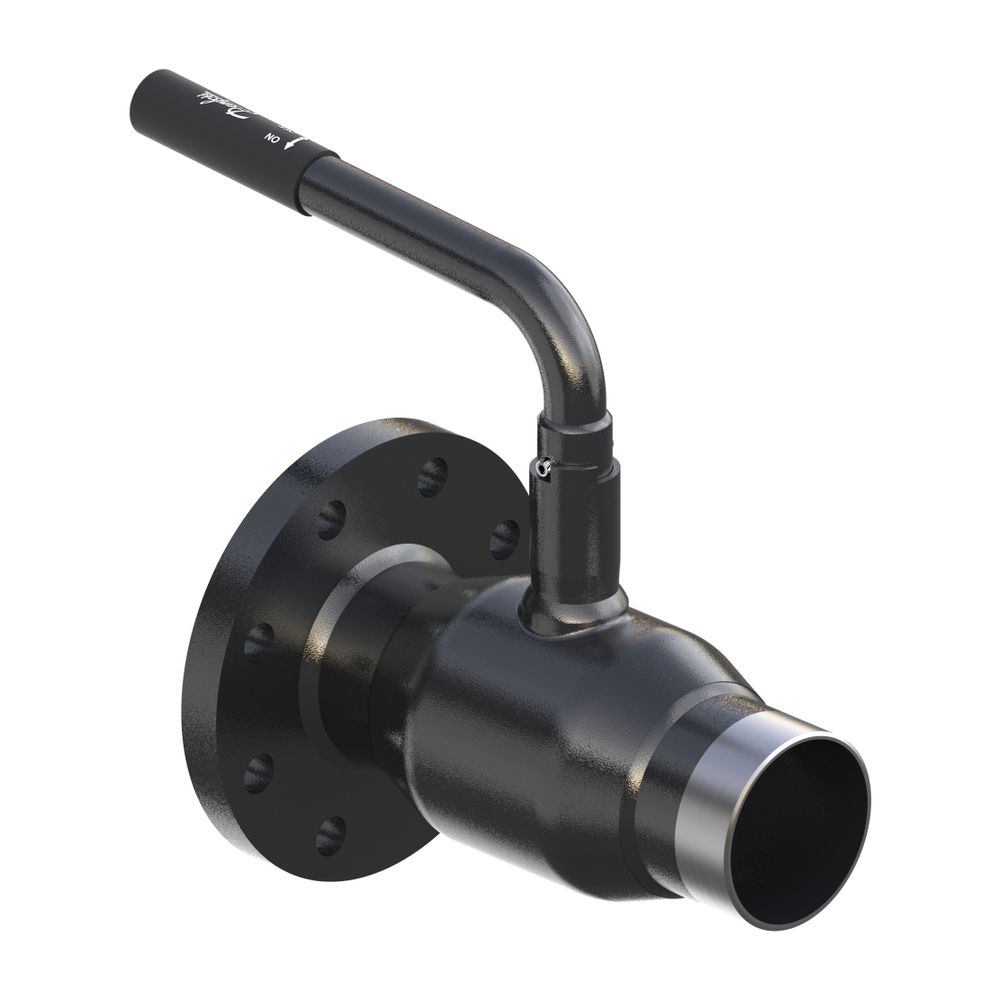

Danfoss Kugelhahn Typ JIP 116.14 DN 65, Kvs 2,0m3/h, PN 16, Anschweissende mit Flansch (AE - FL)
Der Danfoss Kugelhahn Typ JIP 116.14 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 65, einem Kvs-Wert von 200 m3/h und einem Nenndruck von PN 16 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Die Anschlüsse erfolgen über Anschweißende und Flansch und die Betätigung erfolgt mittels eines L-förmigen Handhebels.
Für welche Anwendungen ist der Danfoss Kugelhahn JIP 116.14 geeignet?
Der Danfoss Kugelhahn Typ JIP 116.14 ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt. Seine Konstruktion ermöglicht einen zuverlässigen Betrieb unter den dort vorherrschenden Bedingungen. Die maximale Betriebstemperatur beträgt 180 Grad Celsius.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Das Gehäuse des Kugelhahns ist vollverschweißt, was eine hohe Dichtheit und Langlebigkeit sicherstellt. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet, und der Durchgang ist reduziert. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit.
Aus welchen Materialien besteht der Danfoss Kugelhahn?
Für Gehäuse und Schweißenden wird P 235 GH (ähnlich St. 37) verwendet. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit bestehen.
Wie wird die Qualität des Kugelhahns sichergestellt?
Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen unterzogen. Diese Prüfungen erfolgen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20, um eine hohe Betriebssicherheit und Zuverlässigkeit sicherzustellen.
Technische Daten
- Nennweite: DN 65
- Kvs Wert: 200 m3/h
- Nenndruck: PN 16
- Baulänge: 265 mm
- Maximale Temperatur: 180 Grad C
- Betätigungsart: Handhebel L-Form
- Ausführung: gerade
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 116.14 mit einer Nennweite von DN 65 und einem Kvs-Wert von 200 m3/h bietet eine zuverlässige und wartungsarme Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Seine robuste Bauweise mit vollverschweißtem Gehäuse und hochwertigen Materialien wie Polytetrafluorethylen (PTFE) für die Dichtungen, kombiniert mit einer maximalen Betriebstemperatur von 180 Grad Celsius und einem Nenndruck von PN 16, stellt eine hohe Betriebssicherheit sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3654 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3654 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702424597702 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 8,25 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
