Beschreibung

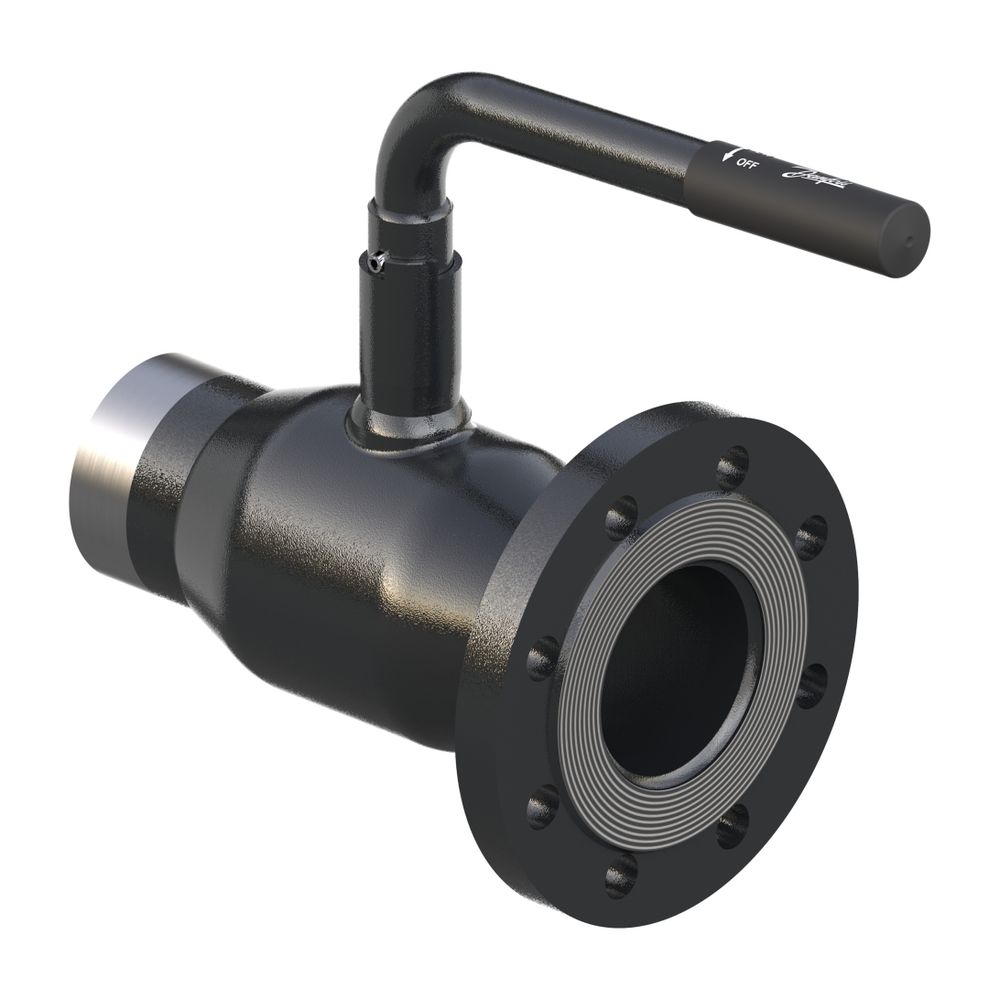

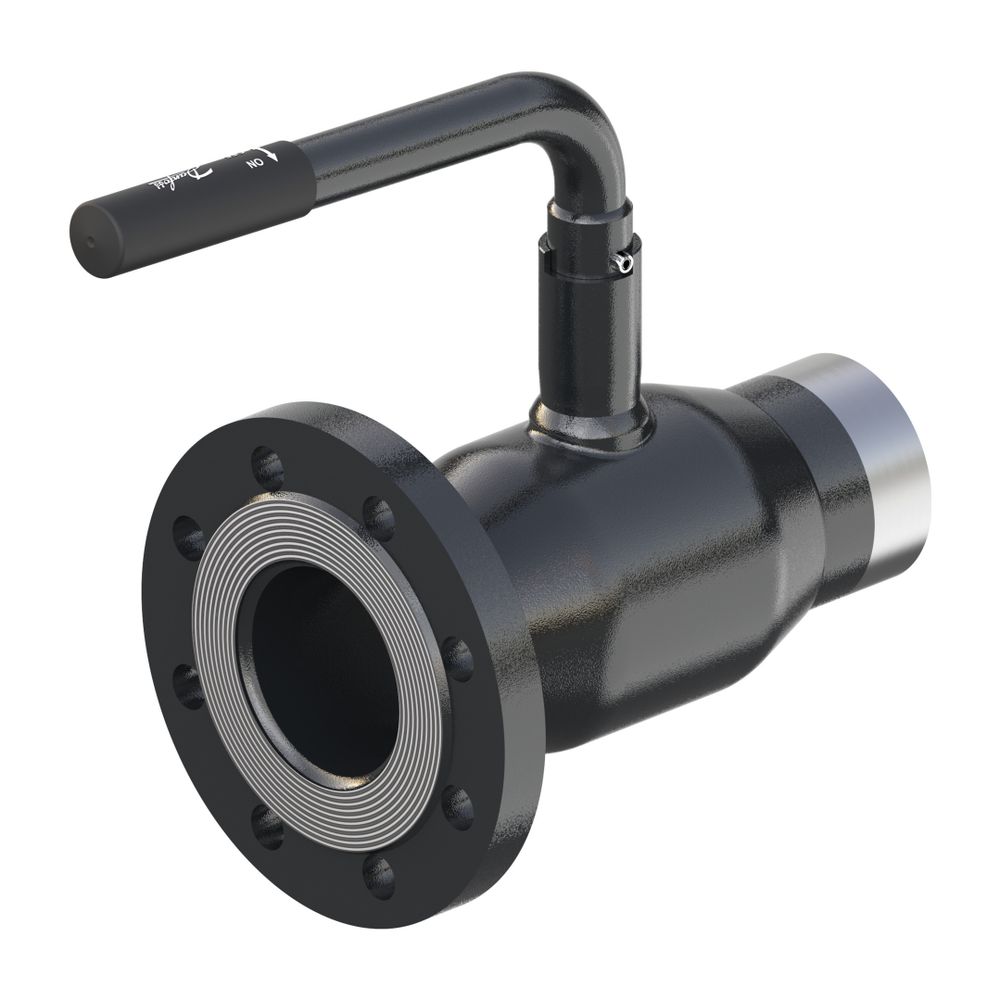

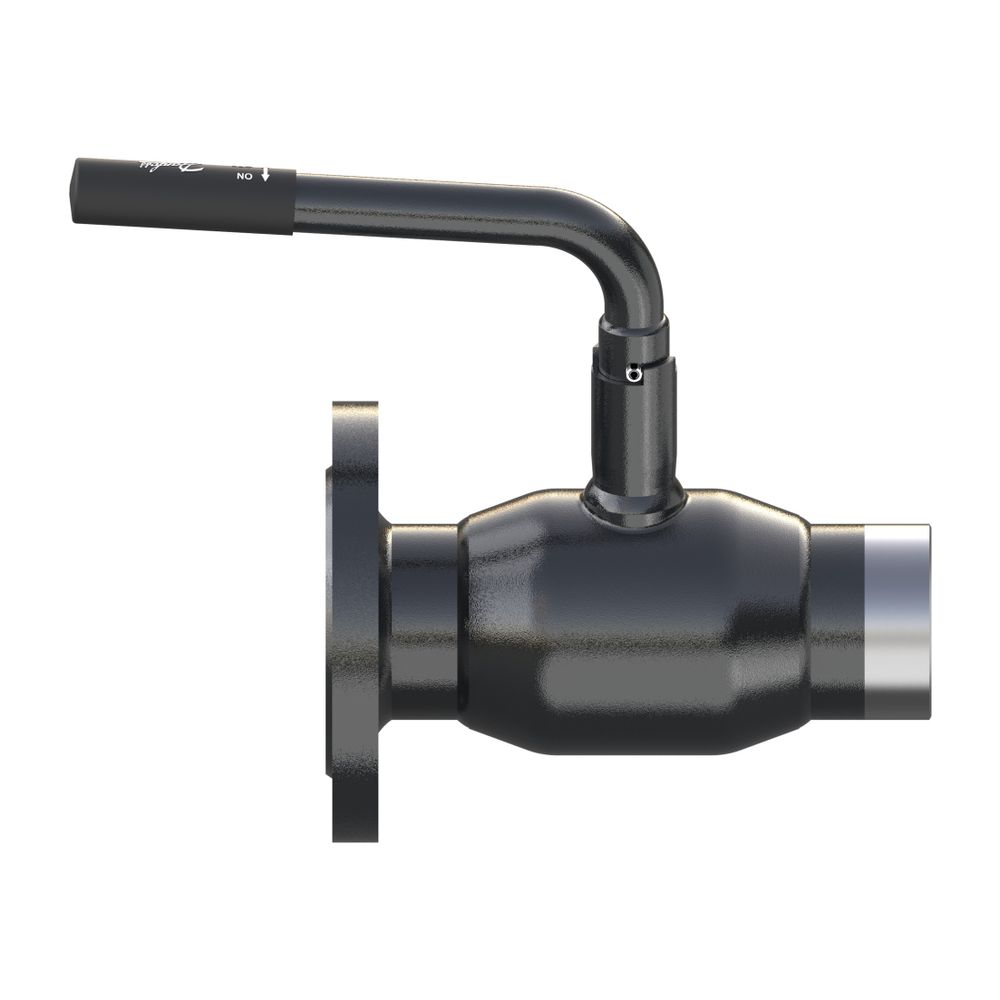

Danfoss Kugelhahn Typ JIP 116.14 DN 80, Kvs 4,0m3/h, PN 16, Anschweissende mit Flansch (AE - FL)
Der Danfoss Kugelhahn Typ JIP 116.14 ist eine robuste Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Dieser Kugelhahn mit einer Nennweite von DN 80 und einem Nenndruck von PN 16 zeichnet sich durch sein vollverschweißtes Gehäuse und eine Schaltwellenverlängerung aus. Mit einem Kvs-Wert von 470 m3/h und Anschlüssen als Anschweißende mit Flansch bietet er eine zuverlässige Funktion für anspruchsvolle Anwendungen.
Wie ist der Danfoss Kugelhahn JIP 116.14 konstruiert?
Der Danfoss Kugelhahn Typ JIP 116.14 verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Die Konstruktion umfasst eine Schaltwellenverlängerung zur Isolierung. Der Kugelhahn ist mit einem reduzierten Durchgang ausgestattet. Die Kugeln sind mit einem zylindrischen Kerneinsatz versehen.
Welche Materialien werden verwendet?
Für das Gehäuse und die Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Abdichtung zur Atmosphäre an der Schaltwelle erfolgt durch alterungsbeständige PTFE- und Graphitpackungen, die eine hohe Zuverlässigkeit bieten.
Für welche Anwendungen ist der Kugelhahn geeignet?
Dieser Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Die Ausführung als gerader Kugelhahn mit Anschweißende und Flansch (AE - FL) ermöglicht eine flexible Integration in verschiedene Rohrleitungssysteme. Die maximale Betriebstemperatur beträgt 180 Grad Celsius.
Welche Prüfungen durchläuft der Danfoss Kugelhahn?
Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Prüfungen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Tests stellen die hohe Qualität und Betriebssicherheit des Produkts sicher.
Technische Daten
- Nennweite: DN 80
- Kvs Wert: 470 m3/h
- Nenndruck: PN 16
- Baulänge: 275 mm
- Temperatur: maximal 180 Grad C
- Betätigungsart: Handhebel L-Form
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Ventilwinkel: 0
Der Danfoss Kugelhahn Typ JIP 116.14 bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner Nennweite von DN 80, einem Kvs-Wert von 470 m3/h und einem Nenndruck von PN 16 ist dieser Kugelhahn für hohe Anforderungen ausgelegt. Die hochwertige Materialauswahl und die umfassenden Prüfungen ermöglichen eine sichere Funktion und eine lange Lebensdauer.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3655 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3655 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702424597719 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 10,72 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
