Beschreibung

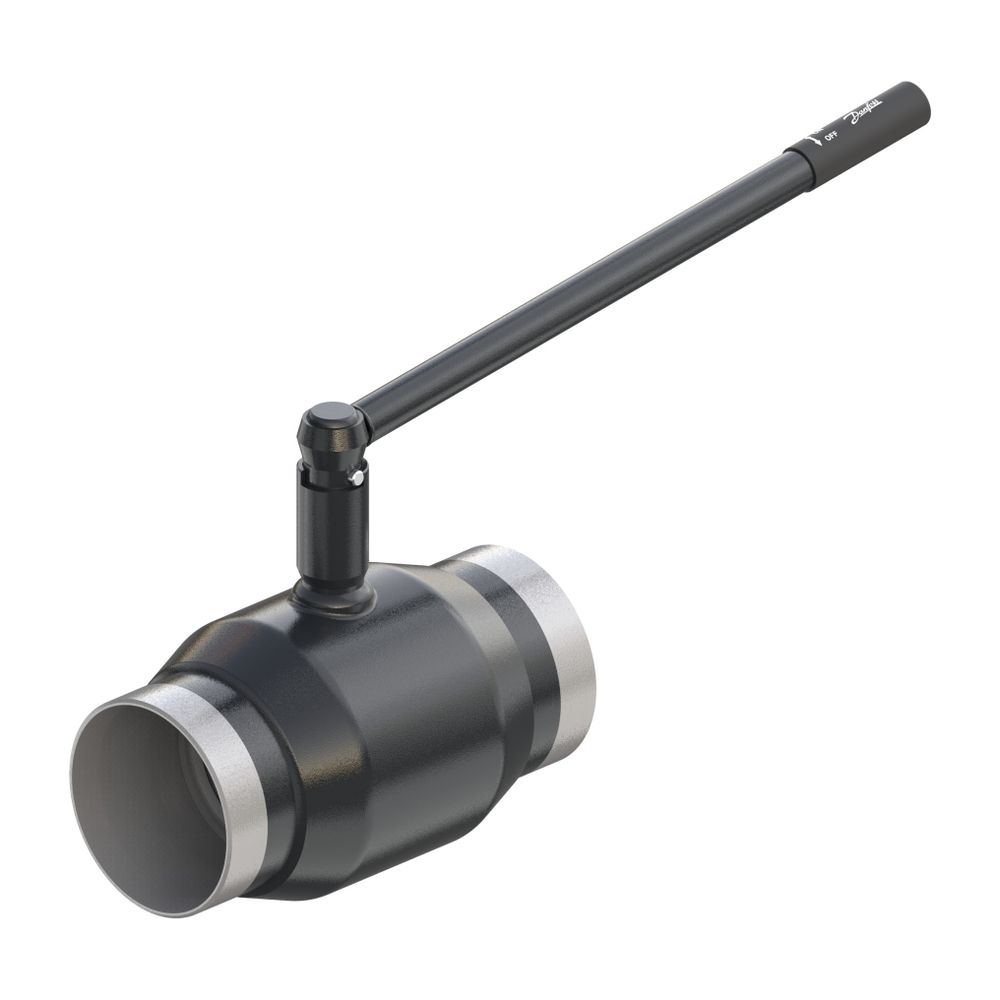

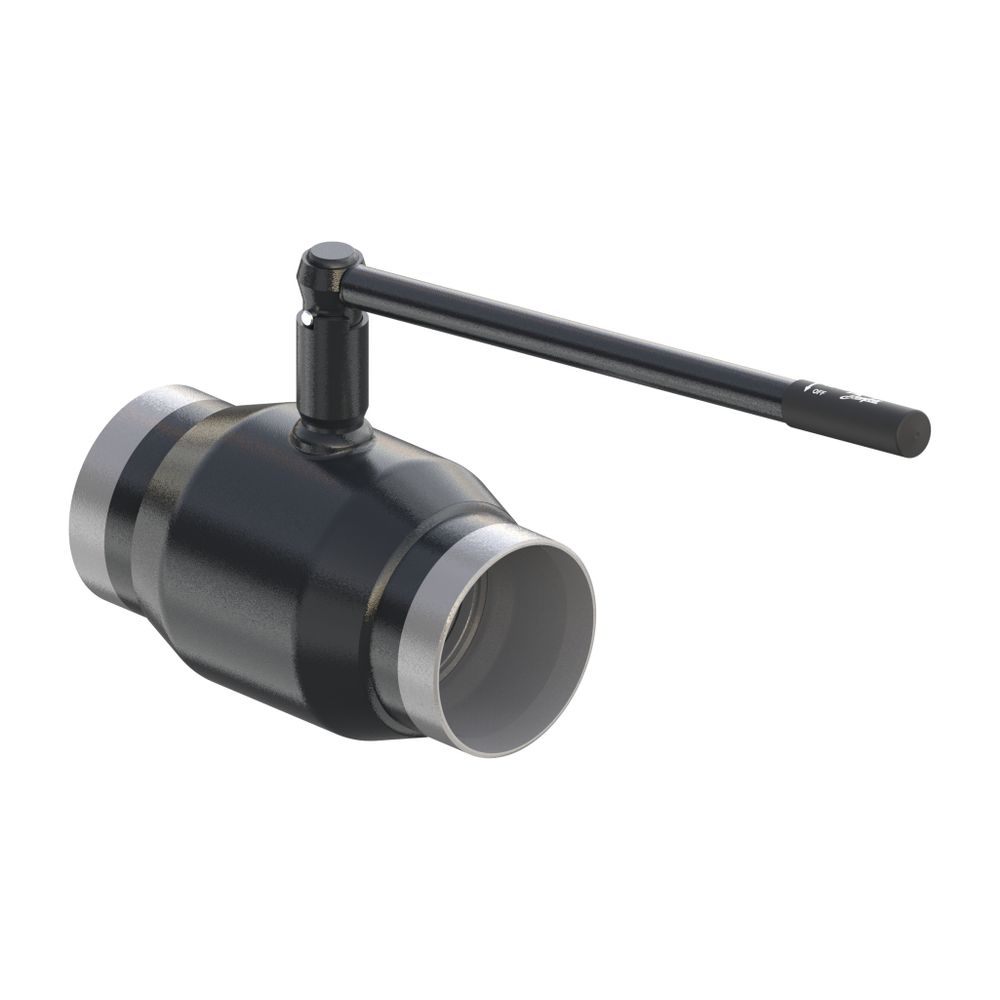

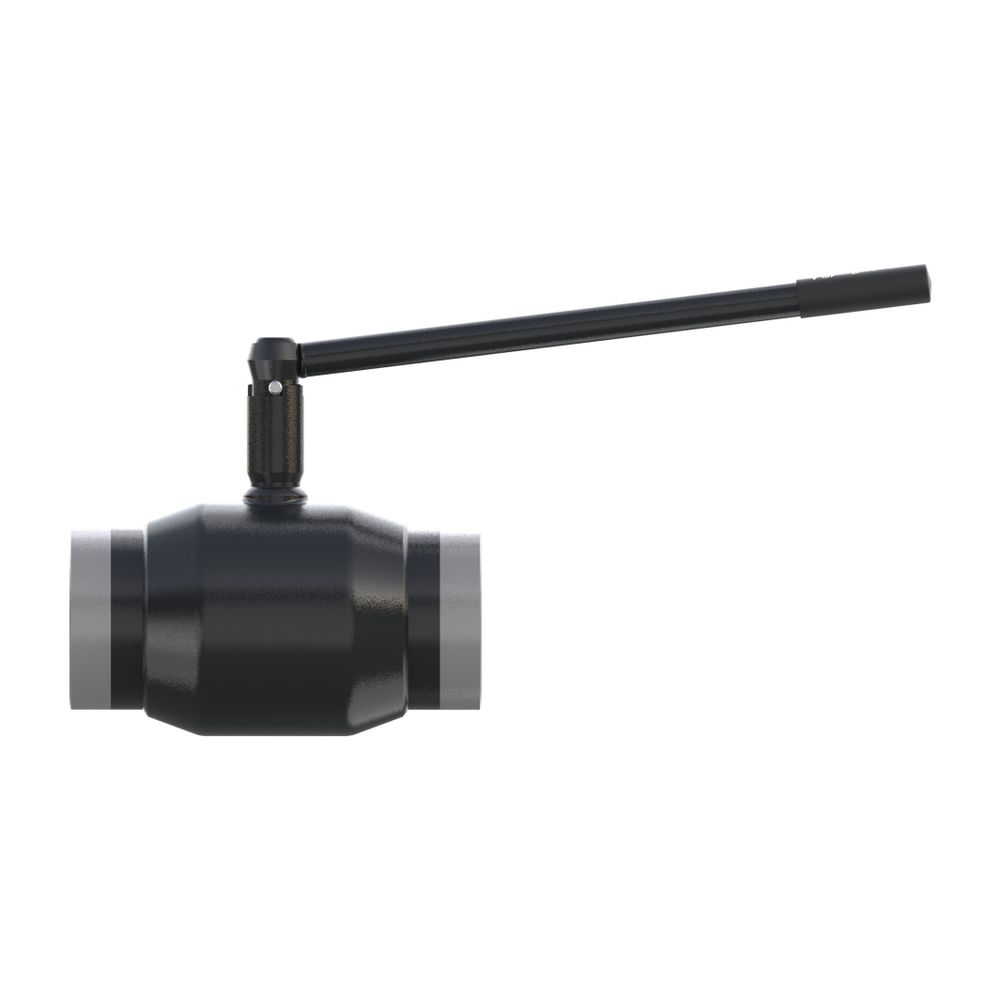

Danfoss Kugelhahn Typ JIP 125.12 DN 150, Kvs 1900m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 ist ein robustes Absperrventil mit einer Nennweite von DN 150 und einem Kvs-Wert von 1900 m3/h. Er ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert und eignet sich besonders für Anwendungen mit einem Nenndruck von PN 25 und einer maximalen Betriebstemperatur von 180 Grad Celsius. Die Anschweißenden beidseitig ermöglichen eine sichere und dauerhafte Verbindung in Rohrleitungssystemen.
Wie ist der Danfoss Kugelhahn Typ JIP 125.12 konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37) mit Anschweißenden. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der den Durchgang reduziert. Die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV versehen. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen an der Schaltwelle aus PTFE und Graphit gefertigt sind, was eine wartungsfreie und alterungsbeständige Abdichtung zur Atmosphäre sicherstellt. Die Ausführung ist gerade.
Welche Funktionen und Prüfungen erfüllt der Kugelhahn?
Der Kugelhahn ist wartungsfrei und wird einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Die Bedienung erfolgt über einen L-förmigen Handhebel, der eine einfache und zuverlässige Betätigung ermöglicht. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Für welche Anwendungen ist der Kugelhahn geeignet?
Der Danfoss Kugelhahn Typ JIP 125.12 ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen ausgelegt. Er eignet sich für Rohrleitungssysteme, die eine hohe Durchflussleistung bei einem Nenndruck von PN 25 erfordern. Die maximale Betriebstemperatur von 180 Grad Celsius macht ihn vielseitig einsetzbar in industriellen und gewerblichen Anlagen.
Technische Daten
- Nennweite: DN 150
- Kvs-Wert: 1900 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 340 mm
- Anschlüsse: Anschweißende beidseitig (AE-AE)
- Material Gehäuse und Schweißenden: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Material Schaltwelle: X10CrNiS 18-9 (ähnlich 1.4305)
- Betätigungsart: Handhebel L-Form
Der Danfoss Kugelhahn Typ JIP 125.12 bietet eine zuverlässige und wartungsarme Lösung für die Absperrung in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner robusten Bauweise, der hohen Durchflussleistung von 1900 m3/h und der Eignung für Nenndrücke bis PN 25 ist er eine geeignete Komponente für anspruchsvolle industrielle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3604 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3604 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702424597306 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 38,8 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
