Beschreibung

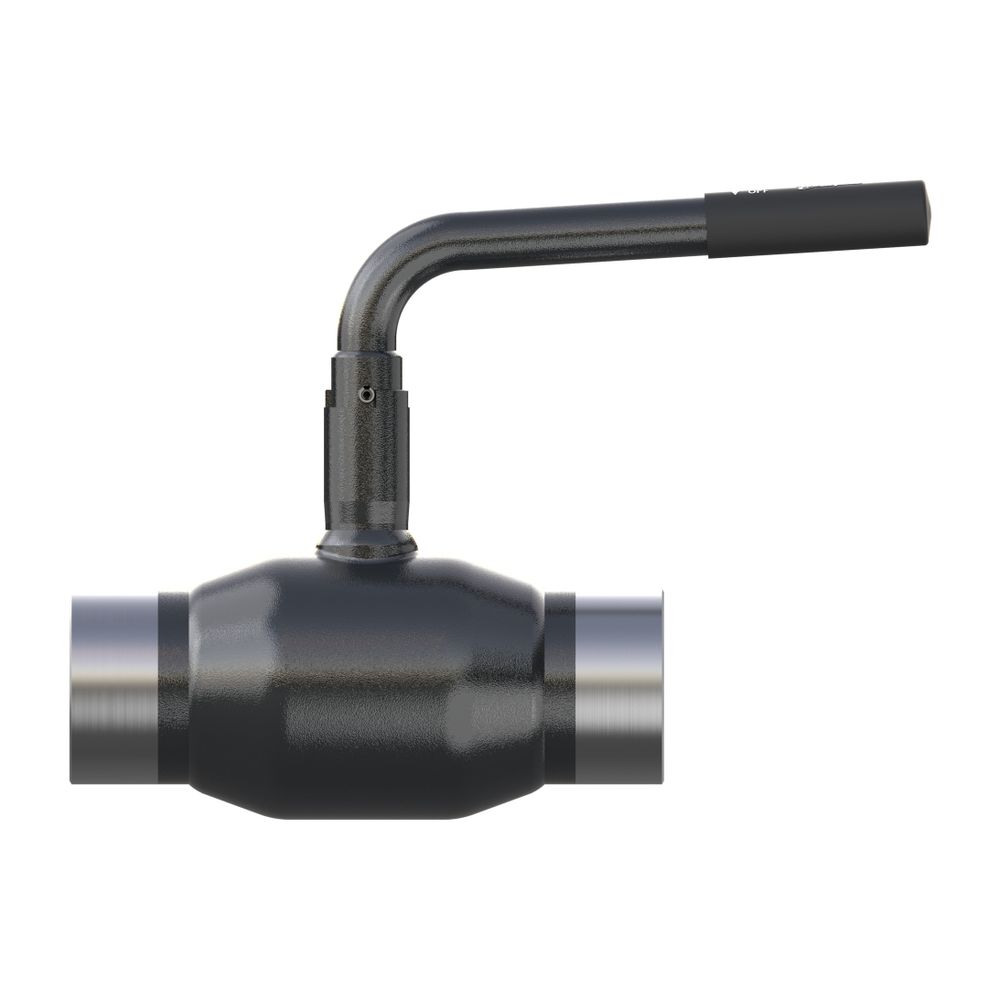

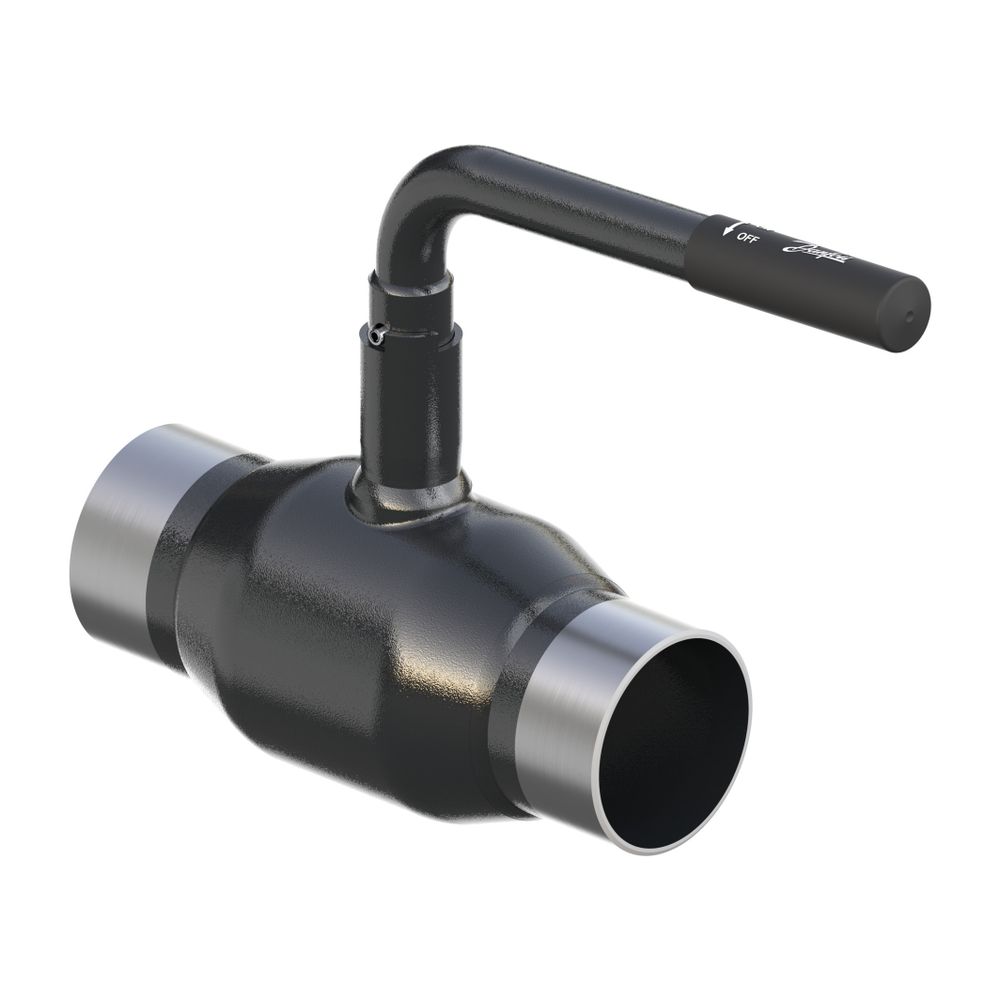

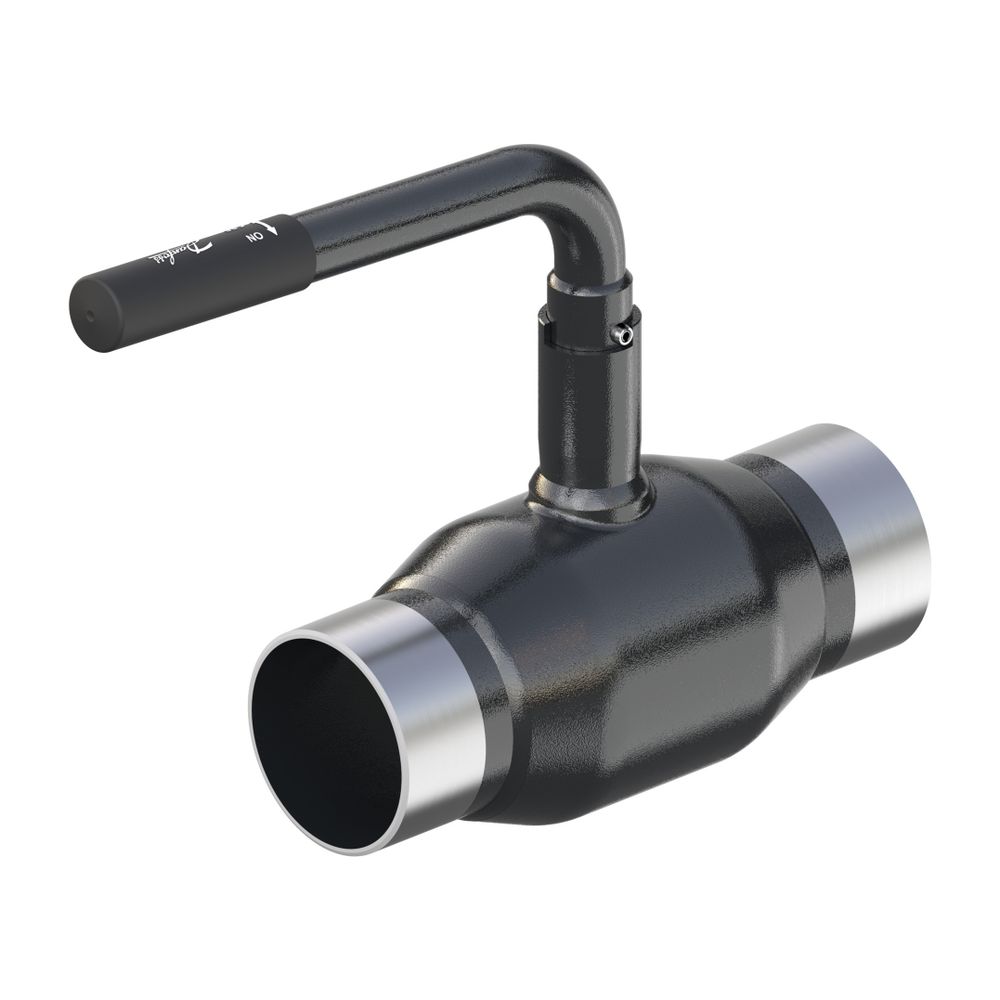

Danfoss Kugelhahn Typ JIP 125.12 DN 80, Kvs 4,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 80 und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn mit Anschweißenden ideal für anspruchsvolle Anwendungen, die eine hohe Dichtheit und Zuverlässigkeit erfordern.
Welche Eigenschaften zeichnen den Danfoss Kugelhahn aus?
Der Danfoss Kugelhahn Typ JIP 125.12 verfügt über ein vollverschweißtes Gehäuse und einen reduzierten Durchgang. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Die Kugel ist mit einem zylindrischen Kerneinsatz ausgestattet, was zur Funktionalität des Hahns beiträgt.
Welche Materialien werden für den Kugelhahn verwendet?
Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) eingesetzt. Die Dichtungen an der Schaltwelle sind aus PTFE und Graphit.
Wie wird die Dichtheit und Sicherheit sichergestellt?
Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen. Jeder Danfoss Kugelhahn Typ JIP wird einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um eine zuverlässige Funktion sicherzustellen.
Technische Daten
- Nennweite: DN 80
- Kvs Wert: 470 m³/h
- Nenndruck: PN 25
- Baulänge: 270 mm
- Temperatur: maximal 180 Grad C
- Betätigungsart: Handhebel L-Form
- Ausführung: gerade
- Ventilwinkel: 0
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 125.12 bietet eine langlebige und wartungsarme Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Konstruktion mit vollverschweißtem Gehäuse, einer Nennweite von DN 80 und einem Kvs Wert von 470 m³/h stellt eine zuverlässige Funktion bei einem Nenndruck von PN 25 und Temperaturen bis 180 Grad C sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3601 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3601 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702424597337 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 6,902 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
