Beschreibung

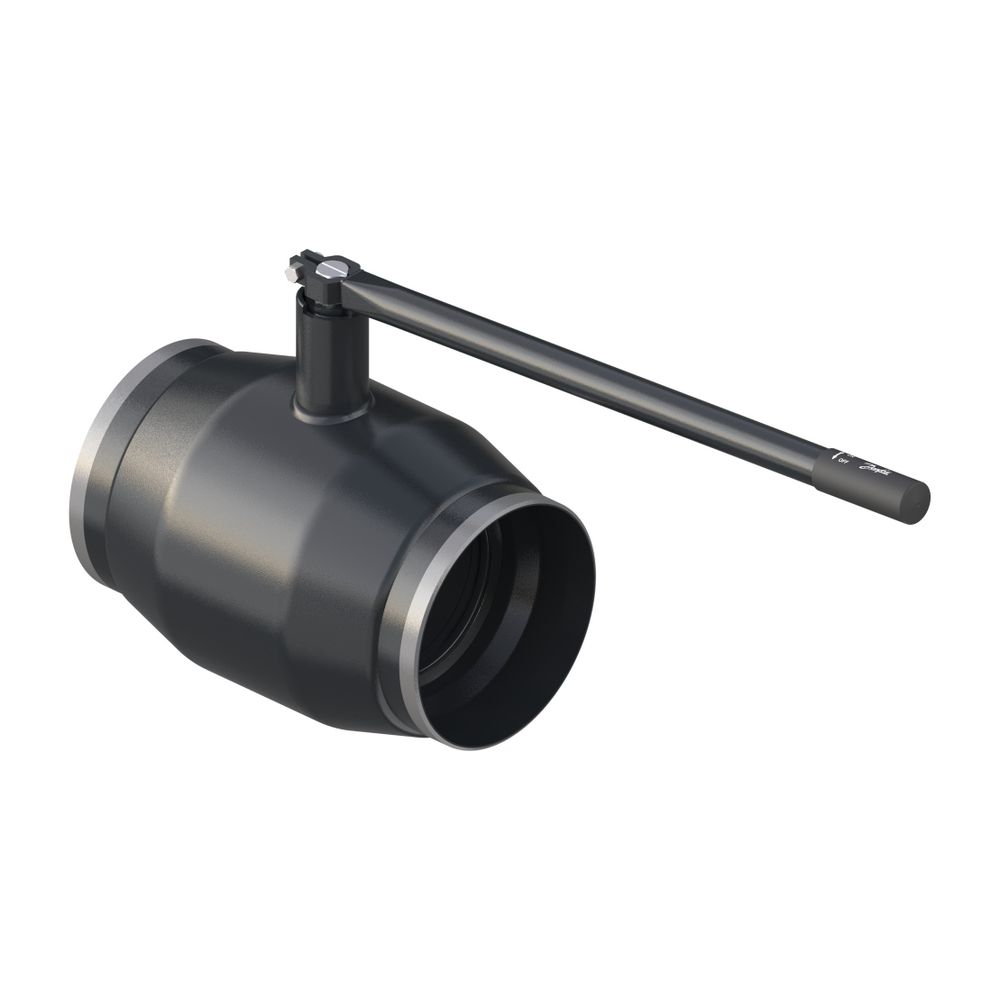

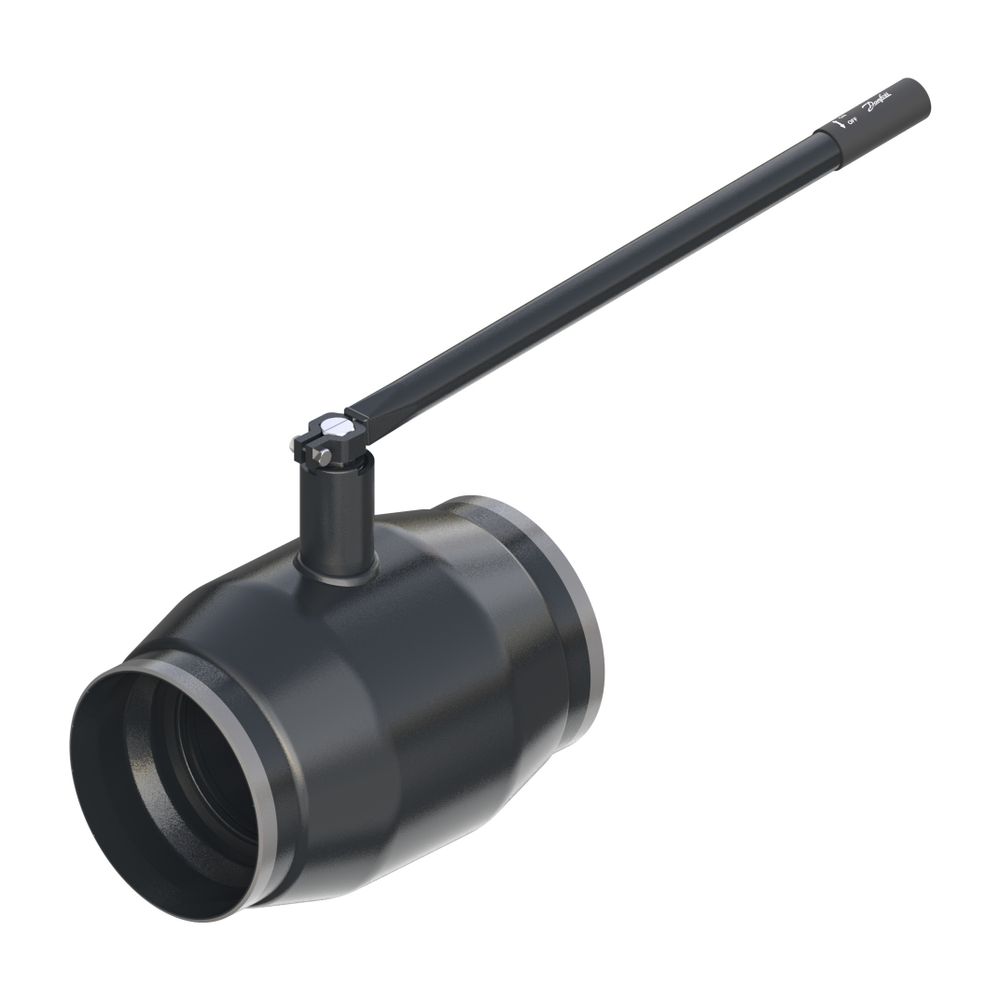

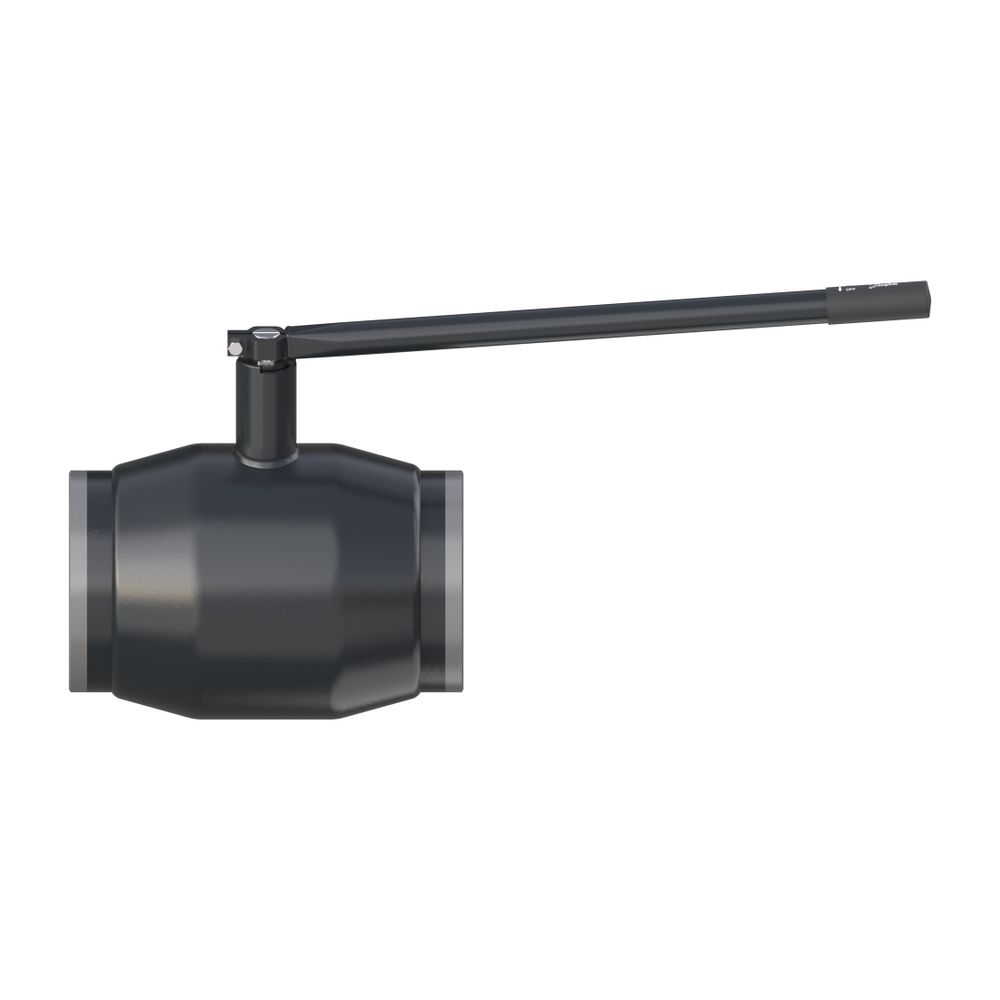

Danfoss Kugelhahn Typ JIP 125.12 DN 200, Kvs 2300m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 ist ein robustes und wartungsfreies Absperrventil, das speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einer Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 25 ist dieser Kugelhahn für anspruchsvolle Anwendungen mit einer maximalen Betriebstemperatur von 180 Grad Celsius ausgelegt. Die beidseitigen Anschweißenden ermöglichen eine sichere und dauerhafte Installation in Rohrleitungssystemen.
Welche Eigenschaften und Konstruktionsmerkmale bietet der Kugelhahn Typ JIP 125.12?
Der Danfoss Kugelhahn Typ JIP 125.12 verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37), das wartungsfrei ist und eine hohe Betriebssicherheit bietet. Die Kugel besteht aus rostfreiem Edelstahl X5CrNi 18-10 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der einen reduzierten Durchgang ermöglicht. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit, die an der Schaltwelle angebracht sind. Die Sitzringe bestehen aus kohlegefülltem PTFE, was eine zuverlässige Dichtfunktion unterstützt. Eine Schaltwellenverlängerung dient der Isolierung gemäß der Energieeinsparverordnung (EnEV). Die Ausführung des Ventils ist gerade, mit einem Ventilwinkel von 0.
Aus welchen Materialien besteht der Danfoss Kugelhahn und wie erfolgt die Betätigung?
Die Werkstoffe des Kugelhahns sind sorgfältig ausgewählt, um eine hohe Beständigkeit sicherzustellen. Gehäuse und Schweißenden bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Die Dichtungen an der Schaltwelle sind aus PTFE und Graphit. Die Betätigung erfolgt über einen L-förmigen Handhebel, der eine einfache und sichere Bedienung ermöglicht.
Welche Qualitätsprüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Prüfungen stellen die Qualität und Zuverlässigkeit des Ventils sicher.
Technische Daten
- Nennweite: DN 200
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 390 mm
- Gehäusematerial: P 235 GH (ähnlich St. 37)
- Kugelmaterial: X5CrNi 18-10 (ähnlich 1.4301)
- Dichtungsmaterial: PTFE / Graphit
- Betätigungsart: Handhebel L-Form
- Anschlüsse: Anschweißende beidseitig (AE - AE)
Der Danfoss Kugelhahn Typ JIP 125.12 mit einer Nennweite von DN 200 und einem Kvs-Wert von 2300 m3/h stellt eine zuverlässige und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen dar. Die robuste Konstruktion mit vollverschweißtem Gehäuse und hochwertigen PTFE-Dichtungen trägt zu einer langen Lebensdauer und Betriebssicherheit bei einem Nenndruck von PN 25 und Temperaturen bis 180 Grad Celsius bei. Die einfache Handhebelbetätigung und die Anschweißenden ermöglichen eine sichere und zuverlässige Installation in Rohrleitungssystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3605 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3605 |
| Ausführung | gerade |
| EAN-13 | 5702424597290 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 50,5 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
