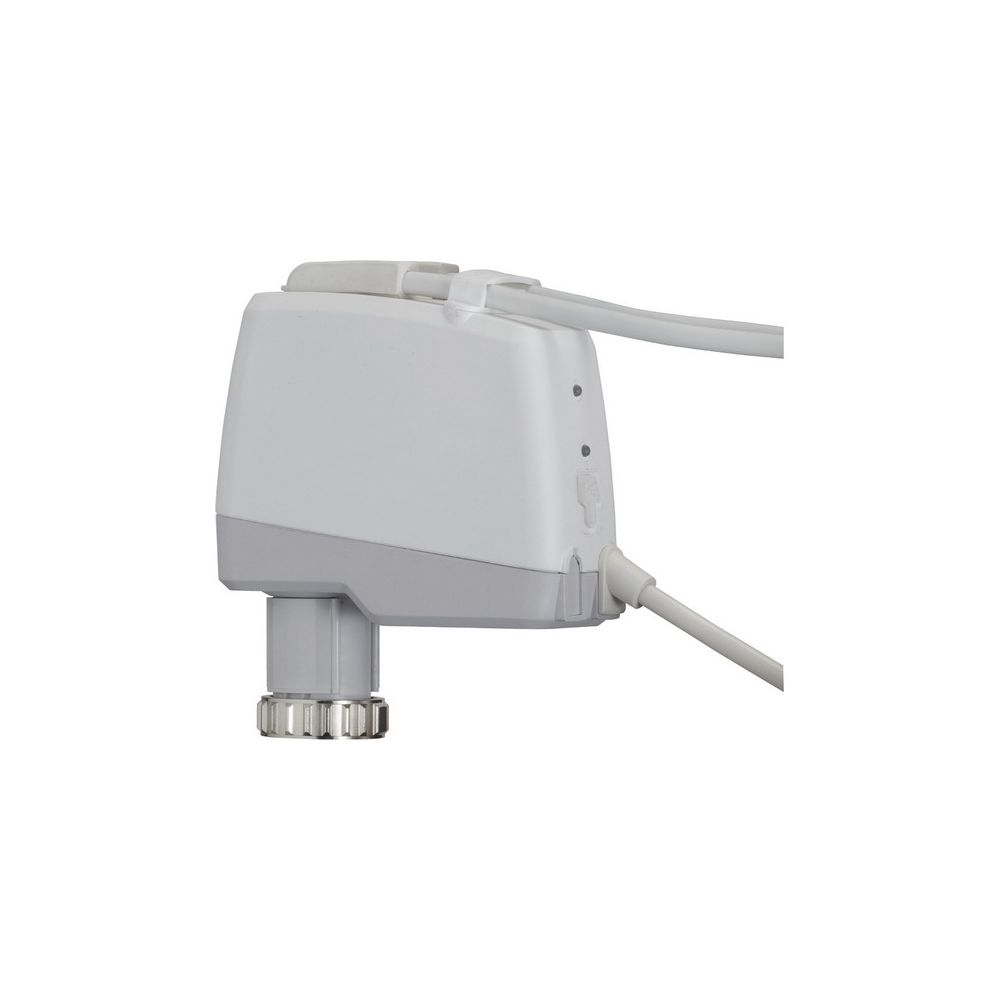

IMI TA motorischer Stellantrieb TA-Slider 500 BACnet, R24, stetig, 0-10V DC, Kabel 5m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet R24 ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb für die Bus-Kommunikation. Er ist für moderne hydronische Regelungen und den hydraulischen Abgleich konzipiert und unterstützt BACnet MS/TP sowie Modbus RTU. Mit einer Stellkraft von bis zu 500 N und einem 5 Meter langen, halogenfreien Anschlusskabel bietet er eine flexible und präzise Steuerung.

Wie lässt sich der TA-Slider 500 flexibel in Systeme integrieren?

Der TA-Slider 500 BACnet/Modbus ist digital konfigurierbar und unterstützt die Bus-Kommunikation über BACnet MS/TP oder Modbus RTU. Diese Eigenschaften ermöglichen eine außerordentlich flexible Anwendung und eine einfache Anpassung an die Gegebenheiten vor Ort. Ein frei programmierbarer Digitaleingang, ein Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Die automatische Ventilhuberkennung trägt zusätzlich zur einfachen Inbetriebnahme bei, wobei kein Spezialwerkzeug erforderlich ist.

Welche Funktionen bietet der Stellantrieb für eine präzise Steuerung?

Der Stellantrieb bietet eine Vielzahl von Funktionen für eine zuverlässige und präzise Steuerung. Dazu gehören die stetige Regelung, eine Handbetätigungsoption, Hubanpassung sowie die Anzeige von Betriebsart und Status/Position. Eine einstellbare Hubbegrenzung, ein Ventilblockierschutz und die Ventilblockage-Erkennung stellen den sicheren Betrieb sicher. Im Fehlerfall wird eine Sicherheitsstellung eingenommen. Umfangreiche Diagnose- und Protokollfunktionen unterstützen die Systemüberwachung. Verschiedene Regelungsfälle wie 0(2)-10 VDC, Split-Range und Dual-Range sind konfigurierbar.

Welche elektrischen und umgebungsbezogenen Spezifikationen sind relevant?

Der TA-Slider 500 arbeitet mit einer Spannungsversorgung von 24 V AC/DC (+/-15%) und einer Frequenz von 50/60 Hz (+/-3Hz). Die Leistungsaufnahme beträgt im Betrieb <3,0 VA (VAC) bzw. <1,5 W (VDC) und im Standby <1,5 VA (VAC) bzw. <0,75 W (VDC). Die Schutzart ist mit IP54 (in allen Richtungen) und die Schutzklasse mit III angegeben. Die Betriebsbedingungen liegen zwischen 0 °C und +50 °C, während die Medientemperatur maximal 120 °C betragen darf. Die Lagerbedingungen sind von -20 °C bis +70 °C.

Technische Daten

• Stellkraft: Push 500 N, Pull 300 N
• Hublänge: 16,2 mm
• Stellgeschwindigkeit: 4 oder 6 s/mm
• Schutzart: IP54
• Schutzklasse: III
• Netzspannung: 24 V AC/DC
• Max. elektrische Leistungsaufnahme: 3,2 VA
• Umgebungstemperatur: 0 bis +50 °C
• Medientemperatur: max. 120 °C
• Anschluss an Ventil: M30 x 1,5
• Länge des Anschlusskabels: 5 m
• Geräuschpegel: max. 30 dBA

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet R24 ist eine vielseitige Lösung für die präzise Regelung in HLK-Systemen. Er kombiniert flexible Bus-Kommunikation mit einer Stellkraft von bis zu 500 N und einer Hublänge von 16,2 mm. Die Schutzart IP54 und die breiten Temperaturbereiche ermöglichen einen zuverlässigen Betrieb in anspruchsvollen Umgebungen.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 500 BACnet R24
• 1x Relaisanschlusskabel (LiYY 3x0.34 mm2, 5 m, halogenfrei)
