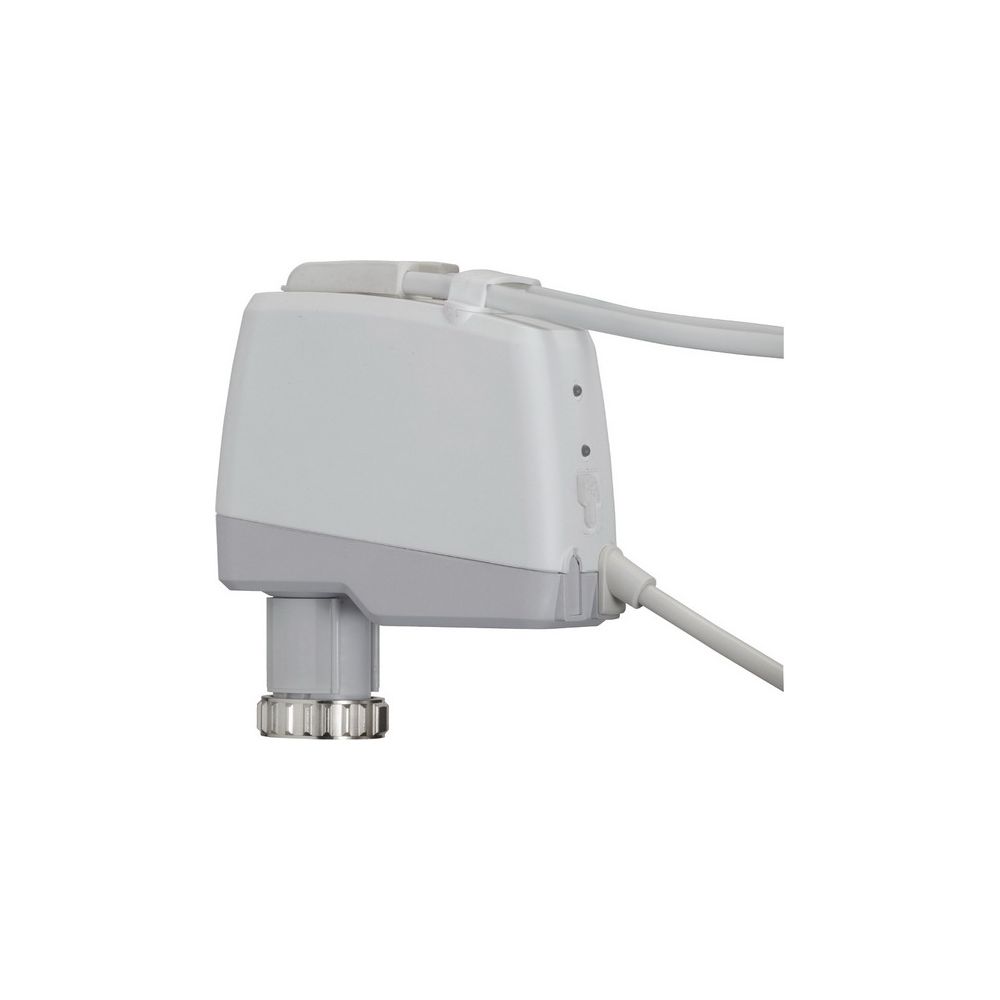

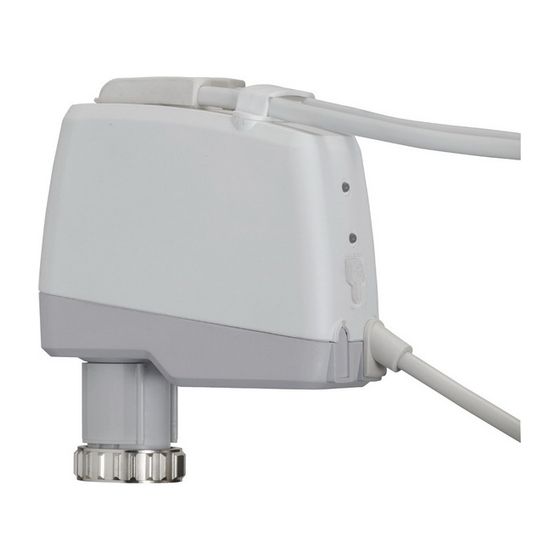

IMI TA motorischer Stellantrieb TA-Slider 500 BACnet, R24, stetig, 0-10V DC, Kabel 1m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet R24 ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb, der für die Bus-Kommunikation mit BACnet MS/TP oder Modbus RTU ausgelegt ist. Mit einer Stellkraft von 500 N (Push) und 300 N (Pull) sowie einem 1 Meter langen, halogenfreien Anschlusskabel bietet er eine präzise Regelung im Bereich von 0(2)-10 VDC. Dieses Gerät ist ideal für moderne hydronische Regelungen und den hydraulischen Abgleich in Heizungs-, Lüftungs- und Klimaanlagen.

Welche Funktionen und Anpassungsmöglichkeiten bietet der TA-Slider 500?

Der TA-Slider 500 ist digital konfigurierbar und ermöglicht eine flexible Anwendung sowie eine einfache Anpassung an die Gegebenheiten vor Ort. Er verfügt über einen frei programmierbaren Digitaleingang, Relais und einen einstellbaren maximalen Ventilhub. Zu den integrierten Funktionen zählen die stetige Regelung, Handbetätigung, Hubanpassung, Anzeige der Betriebsart, Status- und Positionsanzeige, eine einstellbare Hubbegrenzung, Ventilblockierschutz, Ventilblockage-Erkennung sowie eine Sicherheitsstellung im Fehlerfall. Eine Diagnose- und Protokollfunktion ist ebenfalls integriert, ergänzt durch eine automatische Huberkennung.

Wie erfolgt die Regelung und welche Signale werden unterstützt?

Die stetige Regelung des TA-Slider 500 erfolgt über ein Eingangssignal von 0(2)-10 VDC mit einem Eingangswiderstand von 47 kOhm. Eine Hysterese des Eingangssignals von 0,1 bis 0,5 VDC und ein 0,33 Hz Tiefpassfilter sind implementiert. Der Stellantrieb unterstützt verschiedene Regelungsfälle wie stetig (z.B. 0-10 VDC, 2-10 VDC), Split-Range und Dual-Range für Change-Over-Anwendungen. Das Ausgangssignal erfolgt über BACnet, wobei die Charakteristik linear oder EQM 0,25 (auch invers) sein kann, mit einer Werkseinstellung auf linear.

Welche elektrischen Spezifikationen und Umgebungsbedingungen sind zu beachten?

Die Spannungsversorgung des Stellantriebs beträgt 24 V AC/DC mit einer Toleranz von +/-15% und einer Frequenz von 50/60 Hz +/-3 Hz. Die Leistungsaufnahme im Betrieb liegt bei unter 3,0 VA (AC) oder unter 1,5 W (DC), im Standby bei unter 1,5 VA (AC) oder unter 0,75 W (DC). Der Stellantrieb ist für Medientemperaturen von maximal 120 °C ausgelegt und arbeitet zuverlässig bei Umgebungstemperaturen von 0 °C bis +50 °C. Die Lagerbedingungen reichen von -20 °C bis +70 °C. Mit der Schutzart IP54 und Schutzklasse III ist das Gerät gegen Staub und Spritzwasser geschützt. Der maximale Geräuschpegel beträgt 30 dBA.

Technische Daten

• Stellkraft (Push): 500 N
• Stellkraft (Pull): 300 N
• Hublänge: 16,2 mm
• Stellgeschwindigkeit: 4 oder 6 s/mm
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Schutzklasse: III
• Anschluss an Ventil: M30 x 1,5
• Umgebungstemperatur: 0 °C bis +50 °C
• Medientemperatur: max. 120 °C

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet R24 bietet eine hohe Flexibilität und Präzision für die Regelung hydronischer Systeme. Dank der Bus-Kommunikation über BACnet MS/TP oder Modbus RTU und der stetigen Regelung von 0(2)-10 VDC ist er vielseitig einsetzbar. Mit einer Stellkraft von 500 N, einer Hublänge von 16,2 mm und der Schutzart IP54 ist dieser Stellantrieb eine zuverlässige Komponente für anspruchsvolle Anwendungen im Bereich der Heizungs-, Lüftungs- und Klimatechnik.
