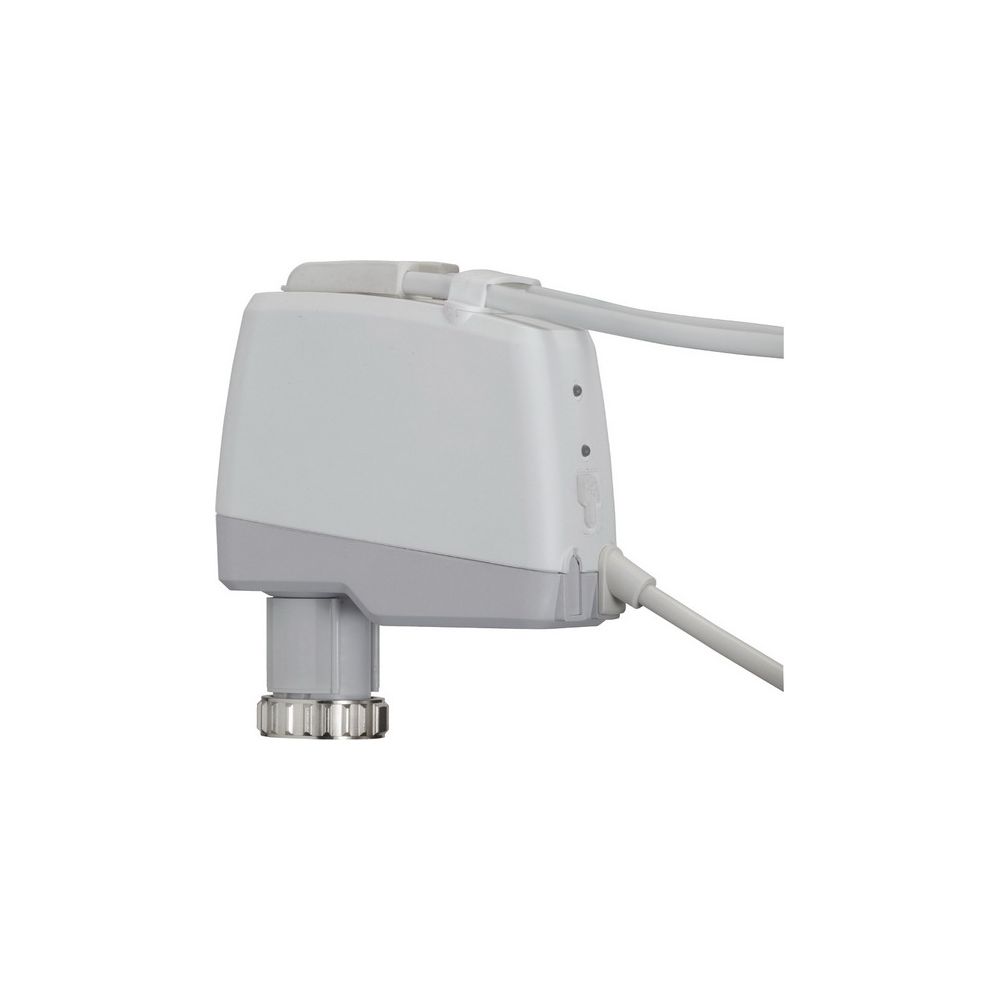

IMI TA motorischer Stellantrieb TA-Slider 500 BACnet, R24, stetig, 0-10V DC, Kabel 2m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet R24 ist ein digital konfigurierbarer Stellantrieb für stetige Regelung in hydronischen Systemen und für den hydraulischen Abgleich. Er arbeitet mit einem Regelungsfall von 0(2)-10 VDC und ermöglicht die Bus-Kommunikation über BACnet MS/TP oder Modbus RTU. Mit einer Stellkraft von 500 N (Push) und 300 N (Pull) sowie einem 2 Meter langen, halogenfreien Kabel bietet dieser Stellantrieb eine präzise und flexible Steuerung.

Wie lässt sich der Stellantrieb konfigurieren und anpassen?

Der TA-Slider 500 BACnet/Modbus von IMI TA ist digital konfigurierbar und ermöglicht eine Bus-Kommunikation über BACnet MS/TP oder Modbus RTU. Die zahlreichen Einstellmöglichkeiten sichern eine flexible Anwendung und eine einfache Anpassung an die Gegebenheiten vor Ort. Ein frei programmierbarer Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Diagnose- und Protokollfunktionen sowie eine Status- und Positionsanzeige unterstützen die Anpassung und Überwachung.

Welche Regel- und Schutzfunktionen sind integriert?

Dieser Stellantrieb unterstützt eine stetige Regelung und verfügt über eine Handbetätigung für manuelle Eingriffe. Die Hubanpassung und die automatische Ventilhuberkennung optimieren die Leistung. Eine Anzeige für Betriebsart, Status und Position ist vorhanden. Zudem sind eine einstellbare Hubbegrenzung, ein Ventilblockierschutz und eine Ventilblockage-Erkennung integriert. Im Fehlerfall wird eine Sicherheitsstellung eingenommen.

Welche technischen Spezifikationen sind für den Betrieb relevant?

Die Spannungsversorgung erfolgt über 24 VAC/VDC +/-15% bei einer Frequenz von 50/60 Hz +/-3Hz. Die Leistungsaufnahme beträgt im Betrieb weniger als 3,0 VA (VAC) oder weniger als 1,5 W (VDC) und im Standby weniger als 1,5 VA (VAC) oder weniger als 0,75 W (VDC). Der Stellantrieb verarbeitet Eingangssignale über BACnet oder im Hybrid-Modus, mit Regelungsfällen von 0(2)-10 VDC. Die Stellgeschwindigkeit ist auf 4 oder 6 s/mm einstellbar, wobei die Werkseinstellung 4 s/mm beträgt. Die Medientemperatur darf maximal 120 °C betragen, während die Betriebsbedingungen zwischen 0 °C und +50 °C liegen. Der Stellantrieb besitzt die Schutzart IP54 und die Schutzklasse III. Der Anschluss an das Ventil erfolgt über eine M30x1,5 Rändelmutter. Der Geräuschpegel liegt bei maximal 30 dBA.

Technische Daten

• Stellkraft: Push 500 N, Pull 300 N
• Hublänge: 16,2 mm
• Schutzart: IP54
• Schutzklasse: III
• Netzspannung: 24 V AC/DC
• Umgebungstemperatur (Betrieb): 0 °C bis +50 °C
• Medientemperatur: max. 120 °C
• Geräuschpegel: Max. 30 dBA
• Laufzeit: 65 s
• Anschluss an Ventil: M30 x 1,5

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet R24 bietet eine zuverlässige und präzise Lösung für anspruchsvolle Regelungsaufgaben in der Haustechnik. Seine digitale Konfigurierbarkeit und die vielfältigen Funktionen, wie die automatische Huberkennung und der Ventilblockierschutz, stellen eine effiziente und sichere Betriebsweise sicher. Mit einer Stellkraft von bis zu 500 N, einem Hub von 16,2 mm und der Schutzart IP54 ist er für diverse Einsatzbereiche geeignet.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 500 BACnet R24
• 1x Relaisanschlusskabel LiYY 3x0.34 mm2, 2 m, halogenfrei
