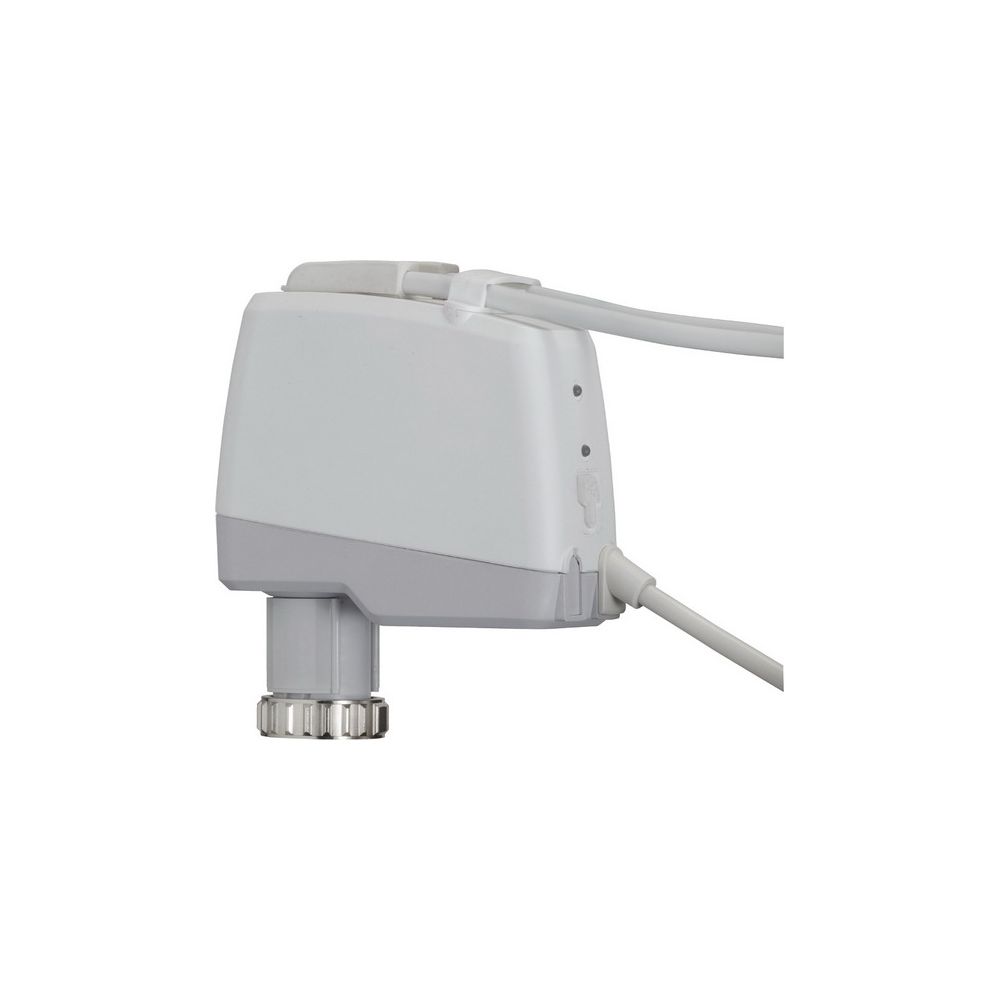

IMI TA motorischer Stellantrieb TA-Slider 500 Modbus, R24, stetig, 0-10V DC, Kabel 5m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 Modbus R24 ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb für die Bus-Kommunikation mit Modbus RTU. Er zeichnet sich durch seine flexible Anwendung und einfache Anpassung an die Gegebenheiten vor Ort aus. Mit einem 5 Meter langen, halogenfreien Anschlusskabel ist dieser Stellantrieb eine zuverlässige Lösung für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen und Flexibilität bietet der IMI TA TA-Slider500?

Der IMI TA TA-Slider500 ist ein digital konfigurierbarer Stellantrieb, der eine flexible Anwendung und einfache Anpassung an die Gegebenheiten vor Ort ermöglicht. Er unterstützt die Bus-Kommunikation mit Modbus RTU und bietet zahlreiche Einstellmöglichkeiten. Ein frei programmierbarer Digitaleingang, Relais und ein einstellbarer maximaler Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Zu den Funktionen gehören stetige Regelung, Handbetätigung, Hubanpassung, Anzeige der Betriebsart, Status- und Positionsanzeige, einstellbare Hubbegrenzung, Ventilblockierschutz, Ventilblockage-Erkennung und eine Sicherheitsstellung im Fehlerfall. Eine Diagnose- und Protokollfunktion ist ebenfalls integriert. Die Ansteuerung erfolgt im Regelungsfall über 0(2)-10 VDC, wobei der Stellantrieb stetige Regelung, Split-Range und Dual-Range für Change-Over-Anwendungen unterstützt. Kein Spezialwerkzeug ist für die Installation erforderlich.

Welche technischen Leistungsdaten und Umgebungsbedingungen zeichnen den Stellantrieb aus?

Der Stellantrieb arbeitet mit einer Spannungsversorgung von 24 VAC/VDC +/-15% bei einer Frequenz von 50/60 Hz +/-3 Hz. Die Leistungsaufnahme beträgt im Betrieb weniger als 3,0 VA (VAC) oder 1,5 W (VDC) und im Standby weniger als 1,5 VA (VAC) oder 0,75 W (VDC). Das Eingangssignal kann über Modbus oder hybrid erfolgen, mit einem Regelungsfall von 0(2)-10 VDC und einem Eingangswiderstand von 47 kOhm. Eine Hysterese des Eingangssignals von 0,1-0,5 VDC und ein 0,33 Hz Tiefpassfilter sind vorhanden. Die Stellgeschwindigkeit ist auf 4 oder 6 s/mm einstellbar, wobei die Werkseinstellung 4 s/mm beträgt. Die Stellkraft liegt bei 500 N (Push) und 300 N (Pull). Der Hub beträgt 16,2 mm mit automatischer Ventilhuberkennung. Der Geräuschpegel erreicht maximal 30 dB(A). Die Medientemperatur darf maximal 120 Grad C betragen, die Betriebsbedingungen liegen zwischen 0 Grad C und +50 Grad C, und die Lagerbedingungen zwischen -20 Grad C und +70 Grad C. Für den Anschluss an das Ventil ist eine M30x1,5 Rändelmutter vorgesehen. Der Stellantrieb besitzt die Schutzart IP54 (in allen Richtungen) und die Schutzklasse III. Das Gehäuse besteht aus Kunststoff in den Farben Weiß RAL9016 und Grau RAL7047.

Technische Daten

• Stellkraft: Push 500 N, Pull 300 N
• Hublänge: 16,2 mm
• Stellgeschwindigkeit: 4 oder 6 s/mm
• Netzspannung: 24 V AC/DC
• Leistungsaufnahme Betrieb: <3,0 VA (VAC), <1,5 W (VDC)
• Schutzart: IP54
• Umgebungstemperatur: 0 bis +50 Grad C
• Medientemperatur: max. 120 Grad C
• Länge des Anschlusskabels: 5 m
• Geräuschpegel: max. 30 dB(A)

Der IMI TA TA-Slider500 Modbus R24 Stellantrieb bietet eine präzise und zuverlässige Lösung für die Regelung von hydronischen Systemen. Seine digitale Konfigurierbarkeit und die Unterstützung der Bus-Kommunikation ermöglichen eine flexible Integration und Anpassung. Mit einer robusten Stellkraft von 500 N (Push) und 300 N (Pull) sowie einer Hublänge von 16,2 mm ist dieser Stellantrieb eine effiziente Komponente für den hydraulischen Abgleich und die Systemsteuerung. Die Schutzart IP54 und die Netzspannung von 24 V AC/DC unterstreichen seine vielseitige Einsetzbarkeit.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider500 Modbus R24
• 1x Anschlusskabel, 5 m, halogenfrei
• 1x Relaisanschlusskabel, 5 m, halogenfrei
