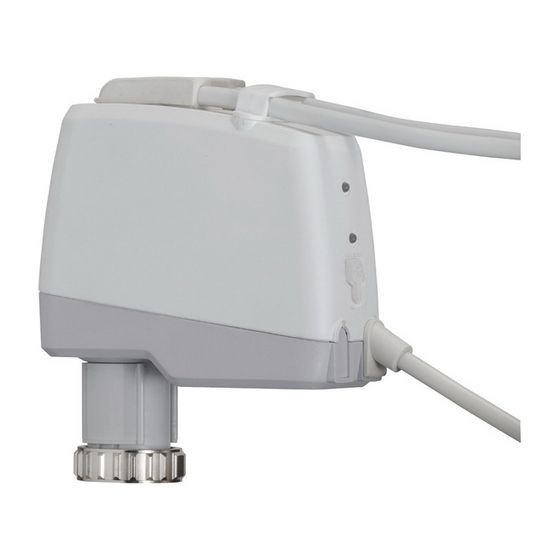

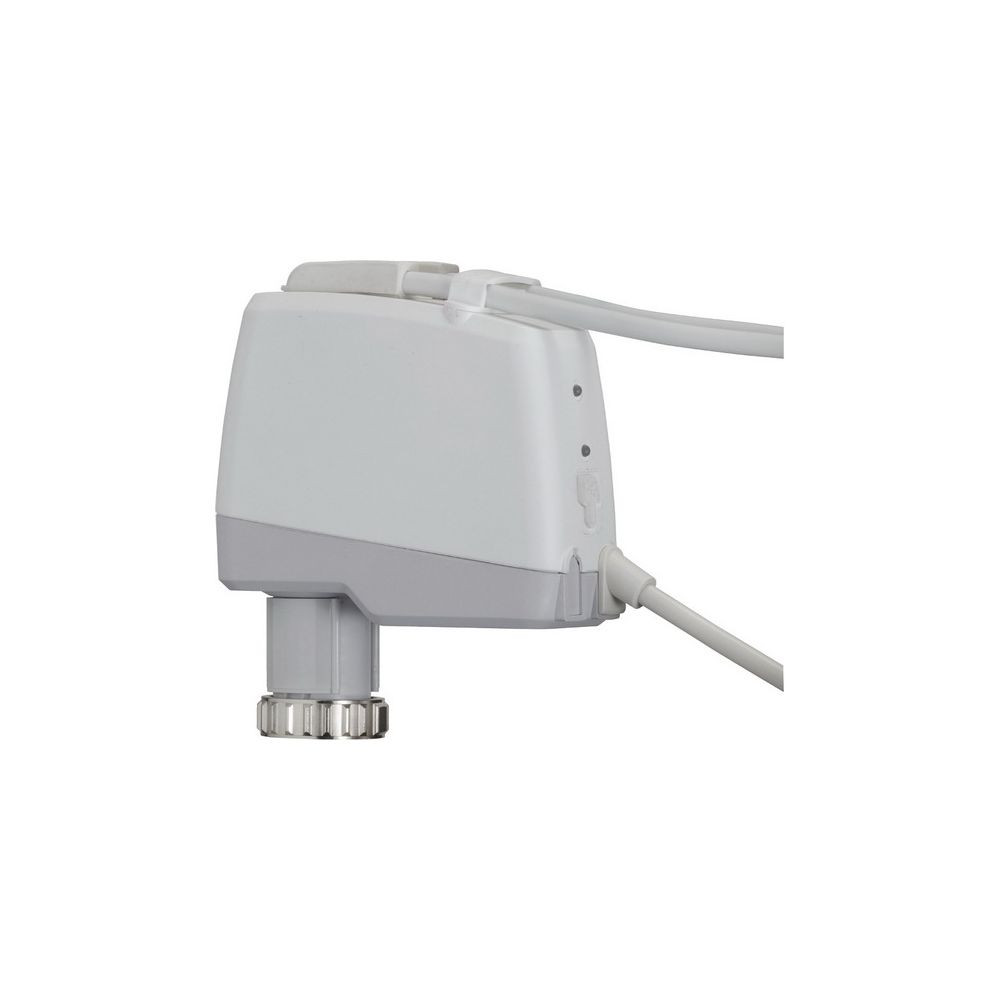

IMI TA motorischer Stellantrieb TA-Slider 500 Modbus, R24, stetig, 0-10V DC, Kabel 1m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 Modbus R24 ist ein digital konfigurierbarer Push/Pull-Stellantrieb für die Bus-Kommunikation über Modbus RTU. Er ermöglicht eine stetige Regelung mit einem Eingangssignal von 0(2)-10 VDC und ist mit einem 1 Meter langen, halogenfreien Anschlusskabel ausgestattet. Dieses Gerät ist ideal für moderne hydronische Regelungen und den hydraulischen Abgleich in Heizungs-, Lüftungs- und Klimaanlagen.

Welche Vorteile bietet der TA-Slider 500 Modbus R24?

Der TA-Slider 500 von IMI TA ist ein vielseitiger Stellantrieb, der für die Bus-Kommunikation mit BACnet MS/TP oder Modbus RTU ausgelegt ist. Seine digitale Konfigurierbarkeit und die zahlreichen Einstellmöglichkeiten ermöglichen eine außerordentlich flexible Anwendung sowie eine einfache Anpassung an die Gegebenheiten vor Ort. Ein frei programmierbarer Digitaleingang, ein Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen unterstützt der Stellantrieb?

Der Stellantrieb bietet eine Reihe von Funktionen zur präzisen Steuerung und Überwachung. Dazu gehören die stetige Regelung, eine Handbetätigungsoption und die Hubanpassung. Eine Anzeige informiert über Betriebsart, Status und Position. Zudem sind eine einstellbare Hubbegrenzung, ein Ventilblockierschutz sowie eine Ventilblockage-Erkennung integriert. Im Fehlerfall sorgt eine Sicherheitsstellung für den sicheren Betrieb. Eine Diagnose- und Protokollfunktion unterstützt die Wartung und Fehleranalyse. Die automatische Ventilhuberkennung und die Möglichkeit der Installation ohne Spezialwerkzeug erleichtern die Handhabung.

Welche elektrischen Schnittstellen und Regelungsoptionen sind verfügbar?

Der TA-Slider 500 Modbus R24 arbeitet mit einer Spannungsversorgung von 24 V AC/DC (+/-15%) bei einer Frequenz von 50/60 Hz (+/-3 Hz). Die Leistungsaufnahme beträgt im Betrieb weniger als 3,0 VA (VAC) oder 1,5 W (VDC) und im Standby weniger als 1,5 VA (VAC) oder 0,75 W (VDC). Das Eingangssignal kann Modbus oder hybrid sein, mit einem Regelungsfall von 0(2)-10 VDC und einem Eingangswiderstand (Ri) von 47 kOhm. Eine Hysterese des Eingangssignals von 0,1-0,5 VDC und ein 0,33 Hz Tiefpassfilter sind integriert. Zwei Anschlüsse für Pt1000 Temperaturfühler und ein Relais (max. 2 A, 30 VAC/VDC bei ohmscher Last) sind ebenfalls vorhanden.

Technische Daten

• Stellkraft: Push 500 N, Pull 300 N
• Hublänge: 16,2 mm
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Umgebungstemperatur: 0 °C bis +50 °C
• Medientemperatur (max.): 120 °C
• Geräuschpegel: Max. 30 dB(A)
• Anschluss an Ventil: M30 x 1,5
• Länge des Anschlusskabels: 1 m
• Laufzeit: 65 s

Der IMI TA motorische Stellantrieb TA-Slider 500 Modbus R24 bietet eine präzise und flexible Lösung für die Regelung in hydronischen Systemen. Mit einer Stellkraft von 500 N (Push) und 300 N (Pull), einer Hublänge von 16,2 mm und der Schutzart IP54 ist er robust und zuverlässig. Die digitale Konfigurierbarkeit und die vielfältigen Funktionen ermöglichen eine effiziente Anpassung an unterschiedliche Anforderungen und tragen zu einem optimierten hydraulischen Abgleich bei.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 500 Modbus R24
• 1x Anschlusskabel (1 m, halogenfrei)
• 1x Relaisanschlusskabel (1 m, halogenfrei)
