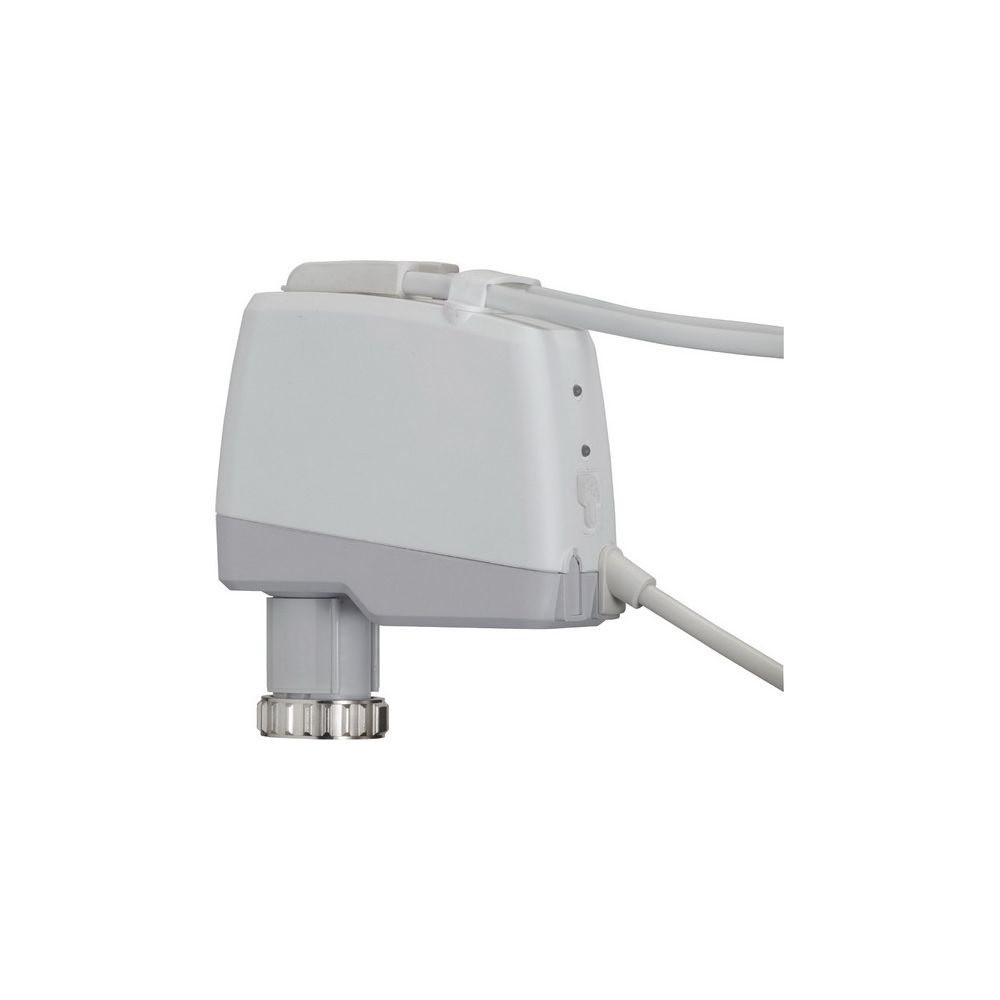

IMI TA motorischer Stellantrieb TA-Slider 500 Modbus, R24, stetig, 0-10V DC, Kabel 2m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 500 Modbus R24 ist ein digital konfigurierbarer Stellantrieb für die Bus-Kommunikation mit Modbus RTU. Er ist stetig regelbar und verfügt über einen frei programmierbaren Digitaleingang sowie ein Relais. Mit einer Stellkraft von 500 N (Push) und 300 N (Pull) ist er ideal für moderne hydronische Regelungen und den hydraulischen Abgleich geeignet. Ein 2 Meter langes, halogenfreies Anschlusskabel ist Teil der Ausstattung.

Was zeichnet den IMI TA-Slider 500 Modbus aus?

Der IMI TA-Slider 500 Modbus ist ein vielseitiger, digital konfigurierbarer Stellantrieb, der für die Bus-Kommunikation über Modbus RTU konzipiert wurde. Seine zahlreichen Einstellmöglichkeiten ermöglichen eine flexible Anwendung und eine einfache Anpassung an unterschiedliche Gegebenheiten vor Ort. Der Stellantrieb verfügt über einen frei programmierbaren Digitaleingang, ein Relais und einen einstellbaren maximalen Ventilhub, was neue Möglichkeiten für präzise hydronische Regelungen und den hydraulischen Abgleich eröffnet.

Welche Funktionen bietet der Stellantrieb für die Regelung?

Dieser Stellantrieb bietet eine Reihe von Funktionen zur Optimierung der Regelung. Dazu gehören die stetige Regelung, eine Handbetätigungsoption und die Hubanpassung. Eine Anzeige informiert über Betriebsart, Status und Position. Für den sicheren Betrieb sind eine einstellbare Hubbegrenzung, ein Ventilblockierschutz und eine Ventilblockage-Erkennung integriert. Im Fehlerfall sorgt eine Sicherheitsstellung für den Schutz des Systems. Eine Diagnose- und Protokollfunktion unterstützt die Überwachung und Wartung. Die automatische Ventilhuberkennung trägt zur präzisen Funktion bei.

Welche Anschlussmöglichkeiten und Signale werden unterstützt?

Der Stellantrieb ist mit einem Digitaleingang ausgestattet, der einen maximalen Widerstand von 100 Ohm unterstützt und für Kabel bis zu 10 Metern Länge (oder geschirmt) geeignet ist. Zwei Anschlüsse für Pt1000 Temperaturfühler sind vorhanden. Ein Relais mit einer maximalen Schaltleistung von 2A bei 30VAC/VDC (ohmsche Last) erweitert die Steuerungsmöglichkeiten. Die Spannungsversorgung erfolgt über 24VAC/VDC mit einer Toleranz von +/-15% und einer Frequenz von 50/60 Hz +/-3 Hz. Als Eingangssignal dient Modbus oder ein Hybridmodus, wobei der Regelungsfall 0(2)-10VDC mit einem Eingangswiderstand von 47kOhm unterstützt wird. Verschiedene stetige, Split-Range und Dual-Range Regelungsfälle sind konfigurierbar. Das Ausgangssignal erfolgt ebenfalls über Modbus, mit linearer oder EQM 0,25/inverser EQM 0,25 Charakteristik.

Welche technischen Spezifikationen sind relevant?

Die Leistungsaufnahme des Stellantriebs beträgt im Betrieb weniger als 3,0 VA (VAC) oder 1,5 W (VDC) und im Standby weniger als 1,5 VA (VAC) oder 0,75 W (VDC). Die Stellgeschwindigkeit ist auf 4 oder 6 Sekunden pro Millimeter einstellbar, wobei die Werkseinstellung 4 Sekunden pro Millimeter beträgt. Der Stellantrieb ist für Medientemperaturen von maximal 120 °C ausgelegt und arbeitet zuverlässig bei Umgebungstemperaturen von 0 °C bis +50 °C. Die Lagerbedingungen liegen zwischen -20 °C und +70 °C. Mit der Schutzart IP54 ist das Gerät in allen Richtungen gegen Spritzwasser geschützt und entspricht der Schutzklasse III. Der Geräuschpegel beträgt maximal 30 dBA. Der Anschluss an das Ventil erfolgt über eine M30x1,5 Rändelmutter. Das Gehäuse besteht aus Kunststoff und ist in Weiß (RAL9016) und Grau (RAL7047) gehalten.

Technische Daten

• Netzspannung: 24 V AC/DC
• Regelungsfall (Eingangssignal): 0(2)-10 VDC
• Stellkraft: Push 500 N, Pull 300 N
• Hublänge: 16,2 mm
• Stellgeschwindigkeit: 4 s/mm (Werkseinstellung)
• Schutzart: IP54
• Umgebungstemperatur: 0 bis 50 °C
• Medientemperatur: max. 120 °C
• Leistungsaufnahme (Betrieb): <3,0 VA (VAC) / <1,5 W (VDC)
• Geräuschpegel: Max. 30 dBA
• Anschluss an Ventil: M30 x 1,5

Der IMI TA motorische Stellantrieb TA-Slider500 Modbus R24 bietet eine flexible und präzise Lösung für die Regelung in hydronischen Systemen. Seine digitale Konfigurierbarkeit und die Bus-Kommunikation über Modbus RTU ermöglichen eine einfache Integration und Anpassung. Mit einer robusten Stellkraft von 500 N und einer Schutzart von IP54 ist das Gerät zuverlässig und langlebig. Die vielseitigen Funktionen, wie die automatische Huberkennung und die Sicherheitsstellung im Fehlerfall, tragen zur Effizienz und Betriebssicherheit bei.
