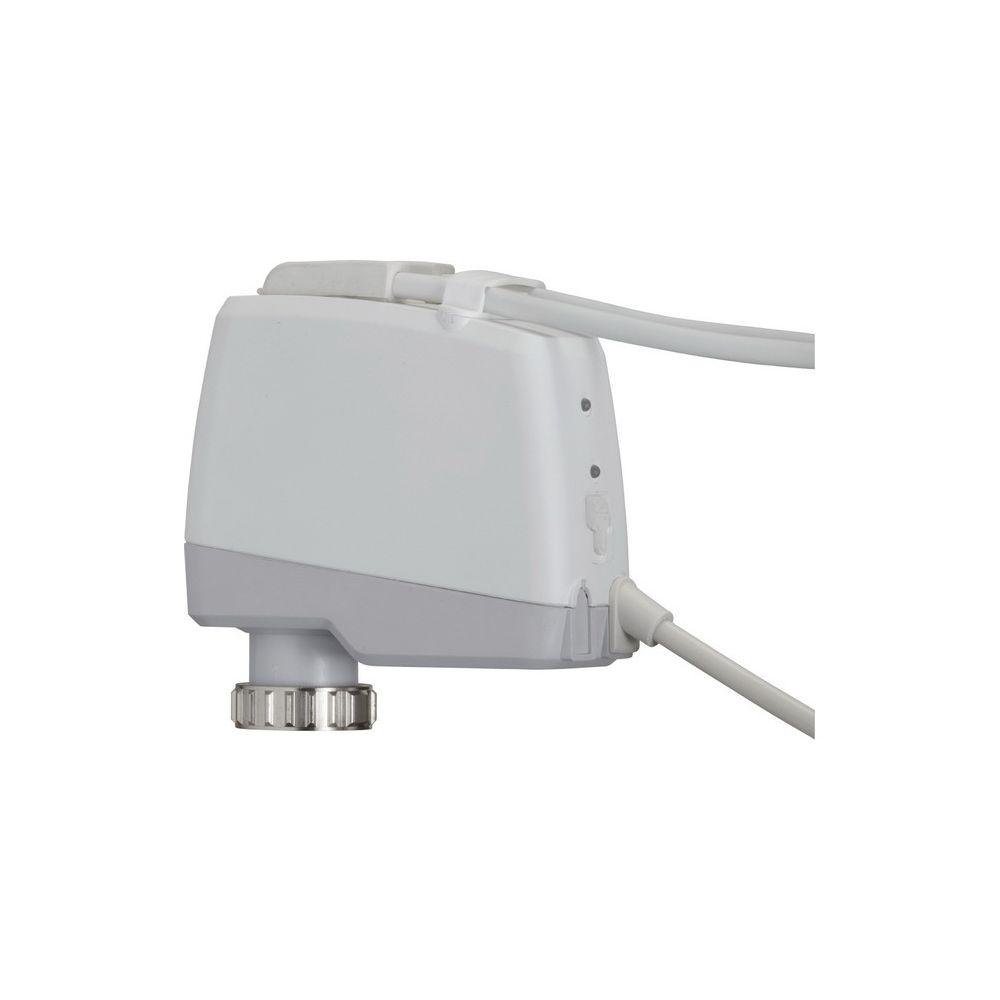

IMI TA motorischer Stellantrieb TA-Slider 160 BACnet CO, stetig, 0-10V DC, Kabel 1m halogenfrei

Der IMI TA motorischer Stellantrieb TA-Slider 160 BACnet CO ist ein digital konfigurierbarer, stetiger Push-Stellantrieb für die Bus-Kommunikation. Er ist mit einer Stellkraft von 160 N (optional 200 N) ausgestattet und unterstützt BACnet MS/TP oder Modbus RTU. Mit einem Eingangssignal von 0(2)-10 VDC und einem 1 Meter langen, halogenfreien Kabel ist dieser Stellantrieb eine flexible Lösung für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen bietet der TA-Slider 160?

Der TA-Slider 160 ermöglicht eine präzise stetige Regelung und verfügt über eine Handbetätigungsfunktion. Eine automatische Hubanpassung sowie eine einstellbare Hubbegrenzung sind integriert. Zum Schutz des Ventils sind ein Ventilblockierschutz und eine Ventilblockage-Erkennung vorhanden. Im Fehlerfall sorgt eine Sicherheitsstellung für den sicheren Betrieb. Diagnose- und Protokollfunktionen unterstützen die Überwachung und Wartung des Systems.

Wie erfolgt die Konfiguration und Kommunikation?

Dieser Stellantrieb ist digital konfigurierbar und unterstützt die Bus-Kommunikation über BACnet MS/TP oder Modbus RTU. Er bietet einen frei programmierbaren Digitaleingang mit einem maximalen Widerstand von 100 Ohm und ermöglicht den Anschluss von bis zu zwei Pt1000 Temperaturfühlern. Ein Relais ist intern zur Steuerung des TA-M106 auf TA-6 Wege-Ventilen verschaltet. Das Eingangssignal kann über BACnet oder im Hybrid-Modus (voreingestellt 0-10 VDC) erfolgen, mit einstellbarer Hysterese zwischen 0,1 und 0,5 VDC und einem 0,33 Hz Tiefpassfilter. Verschiedene stetige, Split-Range und Dual-Range Regelungsmodi sind verfügbar.

Welche technischen Merkmale und Einsatzbedingungen zeichnen den Stellantrieb aus?

Der IMI TA-Slider 160 verfügt über eine Stellkraft von 160 N und eine Stellgeschwindigkeit von 10 s/mm. Der Hub beträgt 6,9 mm mit automatischer Ventilhuberkennung. Der Ventilanschluss erfolgt über ein M30x1,5 Rändelmuttergewinde. Das Gehäuse besteht aus Kunststoff und bietet eine Schutzart von IP54. Die Betriebsbedingungen liegen zwischen 0 und +50 °C, die Medientemperatur kann maximal 120 °C betragen. Die Lagerbedingungen sind von -20 bis +70 °C. Der Stellantrieb ist in den Farben Weiß (RAL9016) und Grau (RAL7047) erhältlich.

Technische Daten

• Stellkraft: 160 N (optional 200 N)
• Stellgeschwindigkeit: 10 s/mm
• Hublänge: 6,9 mm
• Ventilanschluss: M30 x 1,5
• Schutzart: IP54
• Spannungsversorgung: 24 V AC/DC
• Leistungsaufnahme Betrieb: <1,5 VA(VAC)
• Leistungsaufnahme Standby: <1,2 VA(VAC)
• Umgebungstemperatur: 0 bis +50 °C
• Medientemperatur: max. 120 °C
• Lagerbedingungen: -20 bis +70 °C
• Kabel: 1 m, halogenfrei

Der IMI TA motorischer Stellantrieb TA-Slider 160 BACnet CO bietet eine flexible und präzise Lösung für die hydronische Regelung. Seine digitale Konfigurierbarkeit und die Unterstützung von Bus-Kommunikationsprotokollen wie BACnet MS/TP oder Modbus RTU ermöglichen eine einfache Integration in moderne Gebäudemanagementsysteme. Mit einer Stellkraft von 160 N (optional 200 N), einer Stellgeschwindigkeit von 10 s/mm und einem Hub von 6,9 mm trägt dieser Stellantrieb zu einem effizienten hydraulischen Abgleich bei. Die Schutzart IP54 und die breiten Einsatzbedingungen von 0 bis +50 °C unterstreichen seine Robustheit und Zuverlässigkeit.
