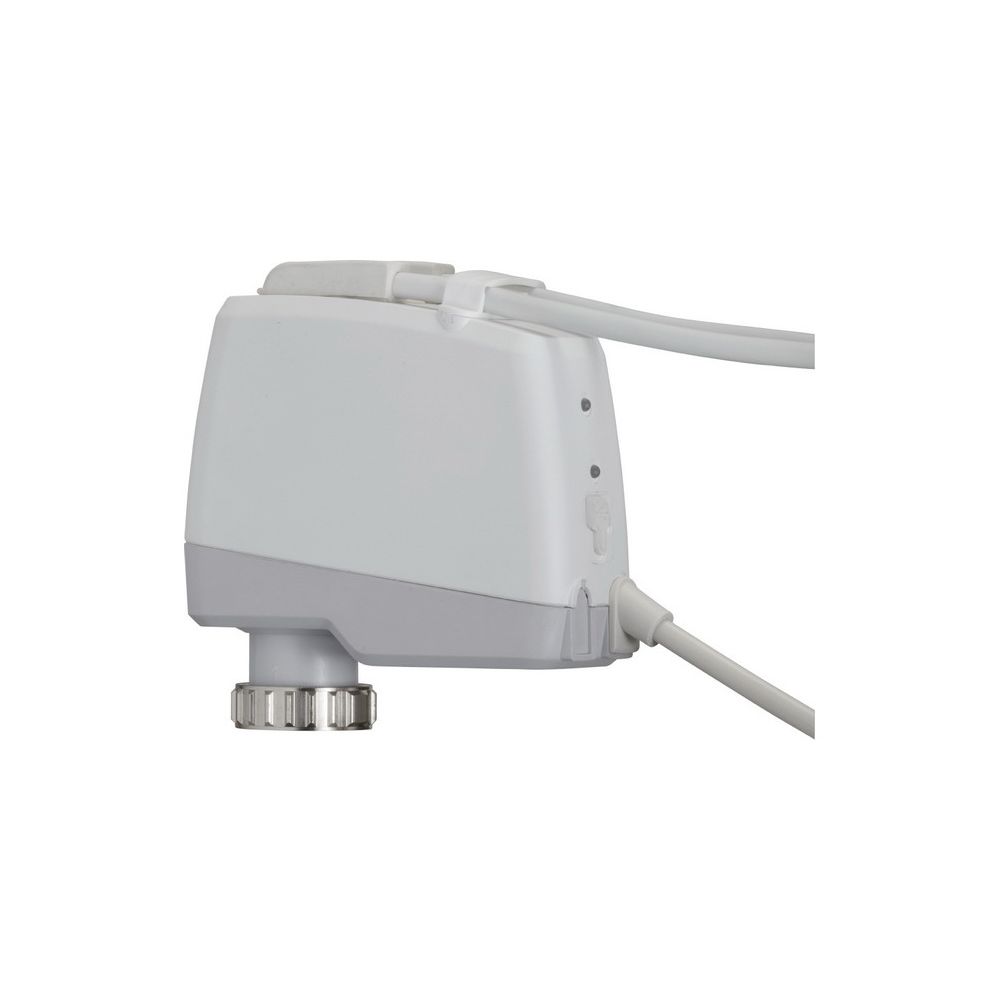

IMI TA motorischer Stellantrieb TA-Slider 160 BACnet CO, stetig, 0-10V DC, Kabel 2m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 160 BACnet CO ist ein digital konfigurierbarer Push-Stellantrieb für die Bus-Kommunikation, der sich ideal für moderne hydronische Regelungen und den hydraulischen Abgleich eignet. Er unterstützt BACnet MS/TP oder Modbus RTU und bietet eine stetige Regelung mit einem Eingangssignal von 0(2)-10 VDC. Mit einer Stellkraft von 160/200 N und einem 2 Meter langen, halogenfreien Anschlusskabel ist er eine flexible und zuverlässige Lösung.

Wie ermöglicht der TA-Slider 160 eine flexible Systemintegration?

Der IMI TA-Slider 160 ist ein digital konfigurierbarer Stellantrieb, der für die Bus-Kommunikation über BACnet MS/TP oder Modbus RTU konzipiert wurde. Seine zahlreichen Einstellmöglichkeiten ermöglichen eine flexible Anwendung und einfache Anpassung an die Gegebenheiten vor Ort. Ein frei programmierbarer Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen bietet der Stellantrieb für präzise Regelung?

Der Stellantrieb unterstützt eine stetige Regelung und verarbeitet Eingangssignale im Bereich von 0(2)-10 VDC. Verschiedene stetige Signalbereiche wie 0-10 VDC, 10-0 VDC sowie Varianten für Split-Range und Dual-Range sind konfigurierbar. Eine einstellbare Hysterese des Eingangssignals zwischen 0,1 und 0,5 VDC und ein 0,33 Hz Tiefpassfilter sind integriert. Die Stellgeschwindigkeit beträgt 10 s/mm. Funktionen wie Handbetätigung, automatische Hubanpassung, einstellbare Hubbegrenzung, Ventilblockierschutz und Ventilblockage-Erkennung sind vorhanden. Im Fehlerfall ist eine Sicherheitsstellung gegeben, ergänzt durch Diagnose- und Protokollfunktionen.

Welche elektrischen Spezifikationen und Anschlüsse sind relevant?

Die Spannungsversorgung erfolgt mit 24 VAC für den TA-M106 Antrieb. Die Leistungsaufnahme beträgt im Betrieb weniger als 1,5 VA(VAC) und im Standby weniger als 1,2 VA(VAC). Das Eingangssignal kann über BACnet oder im Hybrid-Modus mit 0(2)-10 VDC erfolgen. Zwei Anschlüsse für Pt1000 Temperaturfühler sind verfügbar. Der Ventilanschluss ist M30 x 1,5 mit Rändelmutter. Das Relaisanschlusskabel ist 2 Meter lang und halogenfrei.

Welche Schutzmerkmale und Umgebungsbedingungen sind zu beachten?

Der Stellantrieb ist mit der Schutzart IP54 in allen Richtungen und der Schutzklasse III ausgestattet. Er ist für Umgebungstemperaturen von 0 bis +50 °C ausgelegt. Die Lagerbedingungen liegen zwischen -20 und +70 °C. Der Gehäusewerkstoff ist Kunststoff, und die Farben sind Weiß RAL9016 und Grau RAL7047.

Technische Daten

• Stellkraft: 160/200 N
• Hub: 6,9 mm
• Stellgeschwindigkeit: 10 s/mm
• Schutzart: IP54
• Medientemperatur: maximal 120 °C
• Umgebungstemtemperatur: 0 bis +50 °C
• Netzspannung: 24 V AC/DC
• Leistungsaufnahme Betrieb: < 1,5 VA(VAC)
• Ventilanschluss: M30 x 1,5
• Länge des Anschlusskabels: 2 m

Der IMI TA motorische Stellantrieb TA-Slider 160 ist eine leistungsstarke Komponente für die präzise Regelung in komplexen Heizungs-, Lüftungs- und Klimasystemen. Seine digitale Konfigurierbarkeit und die Unterstützung von BACnet und Modbus ermöglichen eine flexible Integration. Mit einer Stellkraft von 160/200 N und einem Hub von 6,9 mm sorgt er für zuverlässige und effiziente hydronische Regelungen bei einer Netzspannung von 24 V AC/DC.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 160
• 1x Relaisanschlusskabel, 2 m, halogenfrei
