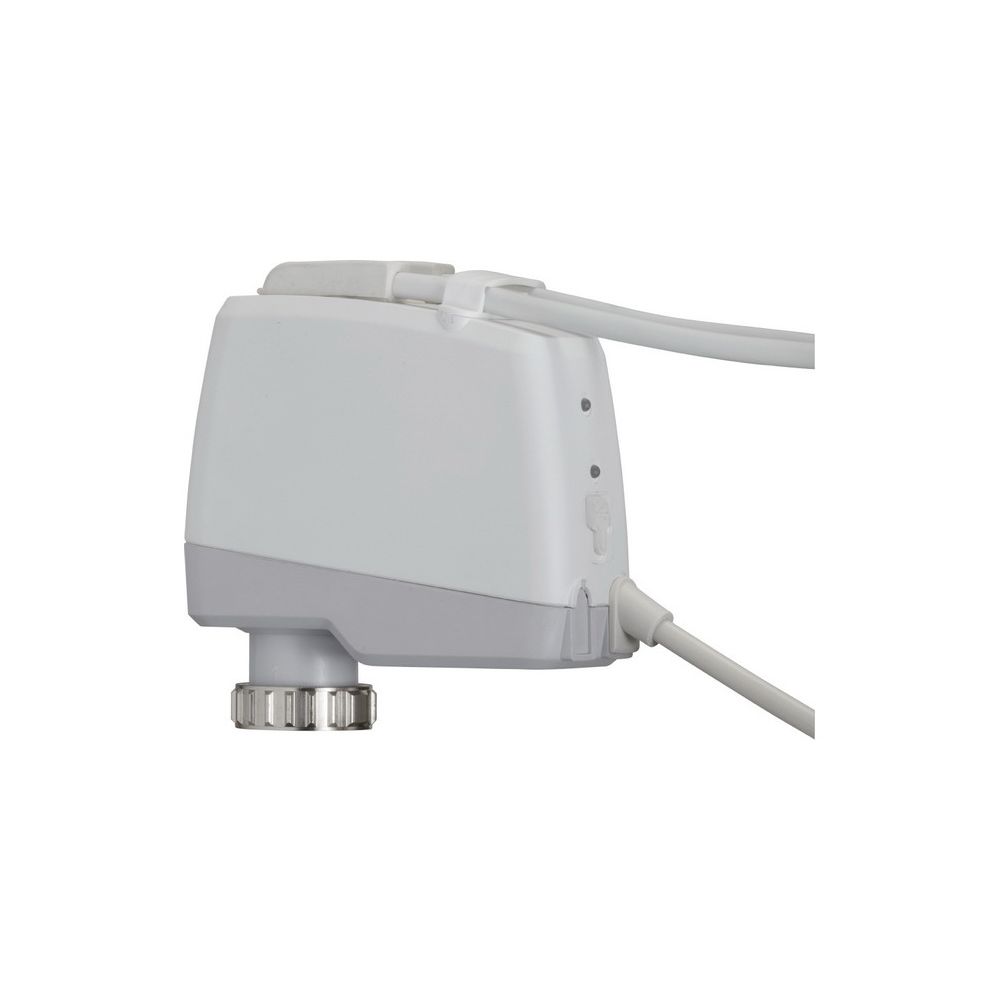

IMI TA motorischer Stellantrieb TA-Slider 160 BACnet CO, stetig, 0-10V DC, Kabel 5m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 160 BACnet CO ist ein digital konfigurierbarer, stetiger Push-Stellantrieb für die Bus-Kommunikation. Er ist mit BACnet MS/TP oder Modbus RTU kompatibel und bietet eine Stellkraft von 160 N. Ausgestattet mit einem 5 Meter langen, halogenfreien Anschlusskabel und einem Eingangssignal von 0(2)-10 VDC, ist dieser Stellantrieb eine präzise Lösung für moderne hydronische Regelungen und den hydraulischen Abgleich.

Wie unterstützt der TA-Slider 160 eine flexible Regelung?

Der IMI TA-Slider 160 ist als stetiger Push-Stellantrieb für modulierende Anwendungen ausgelegt. Seine zahlreichen Einstellmöglichkeiten ermöglichen eine flexible Anwendung und eine einfache Anpassung an die jeweiligen Gegebenheiten vor Ort. Ein frei programmierbarer Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für präzise hydronische Regelungen und den hydraulischen Abgleich. Funktionen umfassen außerdem Hubanpassung, Ventilblockierschutz und Ventilblockage-Erkennung sowie eine Sicherheitsfunktion im Fehlerfall.

Welche Bus- und Signaloptionen stehen für die Steuerung bereit?

Die Bus-Kommunikation erfolgt über BACnet MS/TP oder Modbus RTU. Zusätzlich wird ein Hybrid Modus genannt, bei dem ein voreingestelltes stetiges Regelsignal 0-10 VDC sowie ein Ausgangssignal über BACnet bereitgestellt werden. Das Eingangssignal ist mit 0(2)-10 VDC angegeben; die Eingangsbeschaffenheit wird mit Ri 47 Ohm beschrieben. Weiterhin sind eine Hysterese (einstellbar zwischen 0,1 und 0,5 VDC) sowie ein 0,33 Hz Tiefpassfilter aufgeführt. Als Stellgrößen stehen mehrere stetige Signale zur Verfügung, darunter Bereiche wie 0-10 VDC sowie Split-Range-Varianten. Für den Change-Over sind Bereiche für Stetig/Dual-Range beschrieben.

Wie erfolgt die Ansteuerung und Energieversorgung?

Die Spannungsversorgung ist mit 24 VAC für den TA-M106 Antrieb beschrieben. Die Leistungsaufnahme ist getrennt angegeben: Betrieb <1,5 VA (VAC) und Standby <1,2 VA (VAC). Ein Relais ist intern zur Steuerung des TA-M106 auf einem TA-6 Wege-Ventil verschaltet. Der Stellantrieb verfügt über eine automatische Ventilhuberkennung (Hubanpassung) und ist selbsteinstellend für IMI Hydronic Engineering Ventile.

Welche Betriebs- und Umgebungswerte sind angegeben?

Für den Einsatz sind eine Medientemperatur von maximal 120 °C, Betriebsbedingungen von 0 bis +50 °C sowie Lagerbedingungen von -20 bis +70 °C angegeben. Die Schutzart ist IP54 (in allen Richtungen), die Schutzklasse III. Der Ventilanschluss erfolgt über eine M30x1,5 Rändelmutter. Die Hublänge beträgt 6,9 mm.

Technische Daten

• Eingangssignal: 0(2)-10 VDC
• Bus-Kommunikation: BACnet MS/TP oder Modbus RTU
• Länge Anschlusskabel: 5 m
• Schutzart (IP): IP54
• Netzspannung: 24 V AC/DC
• Leistungsaufnahme Betrieb: <1,5 VA (VAC)
• Leistungsaufnahme Standby: <1,2 VA (VAC)
• Verstellkraft: 160 N
• Hublänge: 6,9 mm
• Medientemperatur: max. 120 °C
• Umgebungstemperatur: 0 - 50 °C

Der IMI TA TA-Slider 160 ist ein digital konfigurierbarer, stetiger Push-Stellantrieb für BACnet MS/TP oder Modbus RTU und hydronische Regelungen. Die Regelung arbeitet mit 0(2)-10 VDC und unterstützt modulierende sowie Split-Range-Anwendungen. Für die Anpassung an die Anlage stehen ein einstellbarer maximaler Ventilhub und eine automatische Ventilhuberkennung (Hubanpassung) bereit. Mit Schutzart IP54, 24 V AC/DC und einer Verstellkraft von 160 N eignet sich der Antrieb für den hydraulischen Abgleich.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 160 BACnet CO
• 1x Relaisanschlusskabel 5m, halogenfrei
