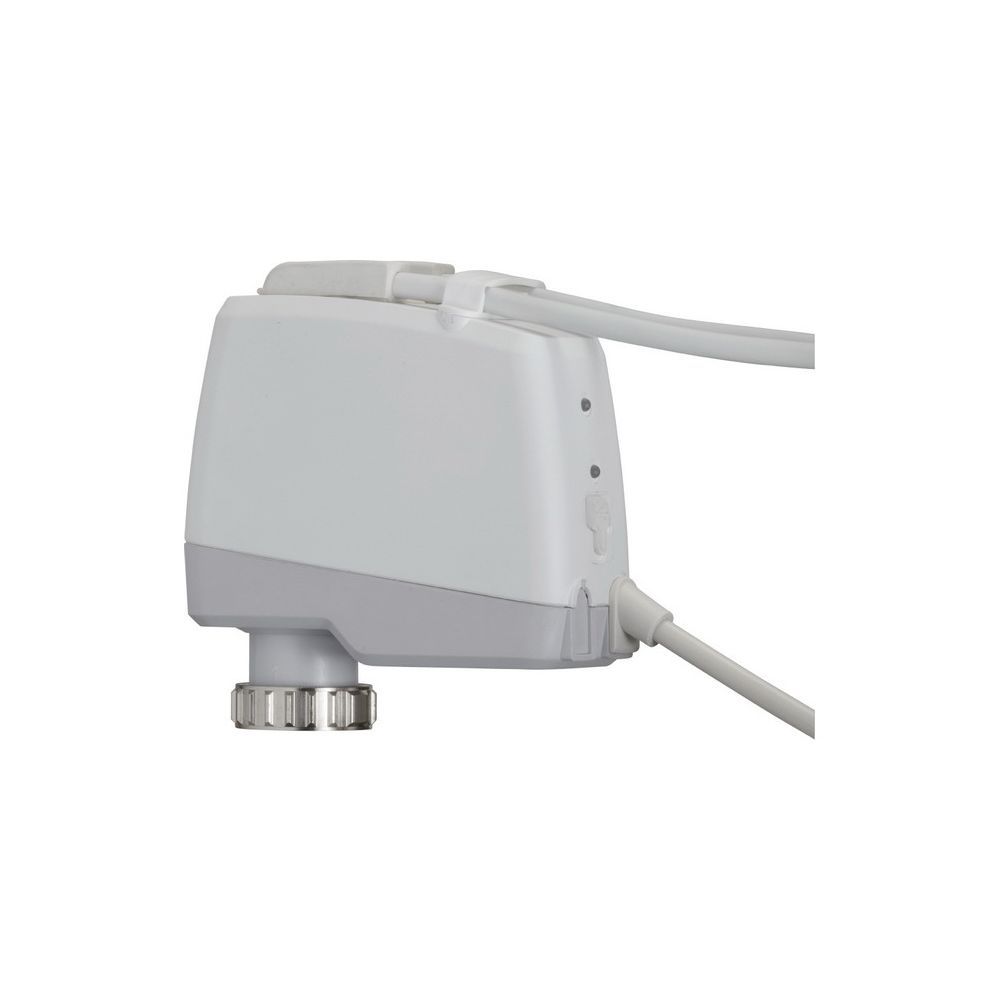

IMI TA motorischer Stellantrieb TA-Slider 160 Modbus CO, stetig, 0-10V DC, Kabel 1m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus CO ist ein digital konfigurierbarer Push-Stellantrieb für die Bus-Kommunikation. Er unterstützt Modbus RTU und BACnet MS/TP und ermöglicht eine stetige Regelung mit einem Eingangssignal von 0(2)-10 VDC. Ausgestattet mit einem 1 Meter langen, halogenfreien Kabel, ist dieser Stellantrieb ideal für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen und Anpassungsmöglichkeiten bietet der TA-Slider 160 Modbus CO?

Der TA-Slider 160 Modbus CO ist ein digital konfigurierbarer Stellantrieb, der eine außerordentlich flexible Anwendung und einfache Anpassung an die Gegebenheiten vor Ort ermöglicht. Er verfügt über einen frei programmierbaren Digitaleingang und Relais, die neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich eröffnen. Zu den unterstützten Funktionen zählen stetige Regelung, Handbetätigung, Hubanpassung, Hubbegrenzung, Ventilblockierschutz, Ventilblockage Erkennung, Sicherheitsstellung im Fehlerfall sowie Diagnose- und Protokollfunktionen.

Wie erfolgt die Regelung und Bus-Kommunikation des Stellantriebs?

Die Bus-Kommunikation des TA-Slider 160 Modbus CO erfolgt über Modbus RTU oder BACnet MS/TP. Die stetige Regelung wird über ein Eingangssignal von 0(2)-10 VDC im Modbus- oder Hybrid-Modus realisiert. Die Hysterese des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar, ergänzt durch einen 0,33 Hz Tiefpassfilter. Verschiedene stetige, Split-Range- und Dual-Range-Regelbereiche sind verfügbar, darunter 0-10 VDC, 2-10 VDC oder auch spezifische Bereiche für Change-Over-Anwendungen. Die Charakteristik ist linear oder EQM 0,25/invers EQM 0,25 wählbar, wobei die Werkseinstellung linear ist. Die Stellgeschwindigkeit beträgt 10 s/mm.

Welche elektrischen Spezifikationen und Schutzmerkmale besitzt der Stellantrieb?

Der Stellantrieb benötigt eine Spannungsversorgung von 24 VAC für den TA-M106 Antrieb. Die Leistungsaufnahme beträgt im Betrieb unter 1,5 VA (VAC) und im Standby unter 1,2 VA (VAC), wobei die Leistung des TA-M106 addiert wird. Der TA-Slider 160 Modbus CO ist mit der Schutzart IP54 in allen Richtungen und der Schutzklasse III ausgestattet. Das Gehäuse besteht aus Kunststoff und ist in den Farben Weiß RAL9016 und Grau RAL7047 erhältlich. Der Ventilanschluss erfolgt über eine M30x1,5 Rändelmutter.

Welche Leistungsdaten und Temperaturbereiche sind für den TA-Slider 160 Modbus CO relevant?

Der TA-Slider 160 Modbus CO bietet eine Stellkraft von 160/200 N und einen Hub von 6,9 mm. Eine automatische Ventilhuberkennung (Hubanpassung) ist integriert. Die maximale Medientemperatur beträgt 120 Grad C. Die Betriebsbedingungen liegen zwischen 0 und +50 Grad C, während die Lagerbedingungen von -20 bis +70 Grad C reichen. Der Stellantrieb ist selbsteinstellend für IMI Hydronic Engineering Ventile.

Technische Daten

• Stellkraft: 160/200 N
• Hub: 6,9 mm
• Stellgeschwindigkeit: 10 s/mm
• Schutzart: IP54
• Schutzklasse: III
• Spannungsversorgung: 24 VAC
• Medientemperatur: max. 120 Grad C
• Betriebsbedingungen: 0 bis +50 Grad C
• Ventilanschluss: M30 x 1,5
• Länge des Anschlusskabels: 1 m

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus CO stellt eine präzise und flexible Lösung für die Regelung in hydronischen Systemen dar. Mit seiner Bus-Kommunikation über Modbus RTU oder BACnet MS/TP und der stetigen Regelung mittels 0(2)-10 VDC Eingangssignal ist er vielseitig einsetzbar. Eine Stellkraft von 160/200 N, ein Hub von 6,9 mm und die Schutzart IP54 unterstreichen die Leistungsfähigkeit und Zuverlässigkeit dieses Stellantriebs für den hydraulischen Abgleich.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 160 Modbus CO
• 1x Relaisanschlusskabel, 1 m, halogenfrei
