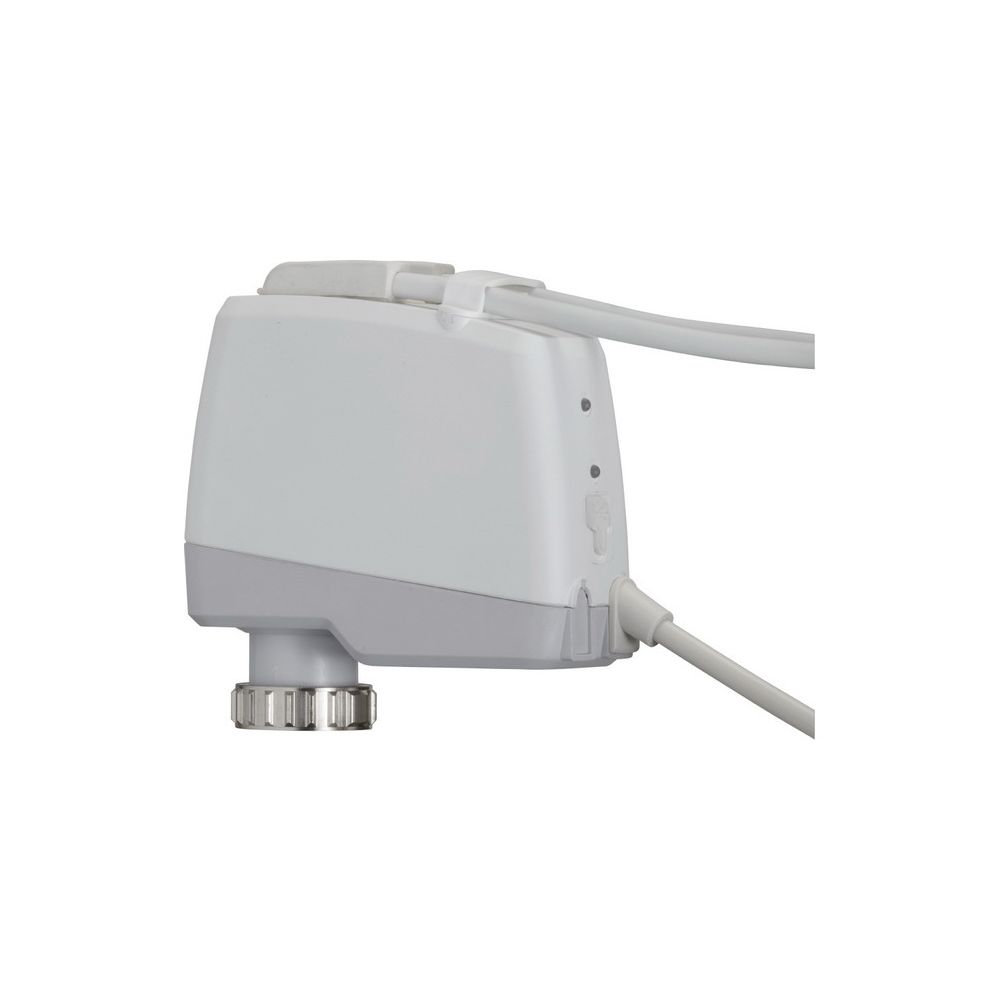

IMI TA motorischer Stellantrieb TA-Slider 160 Modbus CO, stetig, 0-10V DC, Kabel 2m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus CO ist ein digital konfigurierbarer, stetiger Push-Stellantrieb, der für die Bus-Kommunikation mit Modbus RTU ausgelegt ist. Mit einem stetigen Eingangssignal von 0(2)-10 VDC und einem 2 Meter langen, halogenfreien Anschlusskabel ist er eine flexible Lösung für moderne hydronische Regelungen und den hydraulischen Abgleich in Heizungs-, Klima- und Lüftungsanlagen.

Wie funktioniert der TA-Slider 160 Modbus CO?

Der TA-Slider 160 Modbus CO von IMI TA arbeitet als stetiger Push-Stellantrieb und ermöglicht eine digitale Konfiguration. Die Bus-Kommunikation erfolgt über Modbus RTU, wobei auch ein Hybrid-Modus unterstützt wird. Als Eingangssignal stehen 0(2)-10 VDC zur Verfügung, mit einem Eingangswiderstand von 47 Ohm. Die Hysterese des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar, ergänzt durch einen 0,33 Hz Tiefpassfilter. Für die stetige Regelung sind verschiedene Signalbereiche konfigurierbar, darunter 0-10 VDC, 10-0 VDC sowie Split-Range- und Dual-Range-Varianten für Change-Over-Funktionen. Das Ausgangssignal wird ebenfalls über Modbus bereitgestellt, mit einer wählbaren linearen oder EQM 0,25/invers EQM 0,25 Charakteristik.

Welche Anpassungs- und Sicherheitsfunktionen bietet der Stellantrieb?

Dieser Stellantrieb bietet eine Vielzahl an Einstellmöglichkeiten, die eine flexible Anwendung und einfache Anpassung an die Gegebenheiten vor Ort ermöglichen. Dazu gehören ein frei programmierbarer Digitaleingang und Relais. Funktionen wie Handbetätigung, automatische Hubanpassung und eine einstellbare Hubbegrenzung sind integriert. Für den sicheren Betrieb sind Ventilblockierschutz, Ventilblockage Erkennung und eine Sicherheitsstellung im Fehlerfall vorgesehen. Eine umfassende Diagnose- und Protokollfunktion unterstützt die Überwachung und Wartung des Systems.

Welche technischen Spezifikationen zeichnen den Stellantrieb aus?

Der TA-Slider 160 Modbus CO wird mit einer Netzspannung von 24 V AC/DC betrieben. Die Leistungsaufnahme beträgt im Betrieb weniger als 1,5 VA(VAC) und im Standby weniger als 1,2 VA(VAC). Die Stellgeschwindigkeit liegt bei 10 s/mm, und die Verstellkraft beträgt 160 N, wobei in den Produktdaten auch eine Angabe von 160/200 N zu finden ist. Der Stellantrieb ist selbsteinstellend für IMI Hydronic Engineering Ventile. Die Medientemperatur darf maximal 120 °C betragen, während die Betriebsbedingungen zwischen 0 und +50 °C liegen. Die Lagerbedingungen sind von -20 bis +70 °C. Das Gehäuse besteht aus Kunststoff und ist in Weiß (RAL9016) und Grau (RAL7047) gehalten. Der Ventilanschluss erfolgt über eine M30x1,5 Rändelmutter.

Technische Daten

• Netzspannung: 24 V AC/DC
• Schutzart (IP): IP54
• Schutzklasse: III
• Verstellkraft: 160 N
• Hublänge: 6,9 mm
• Stellgeschwindigkeit: 10 s/mm
• Ventilanschluss: M30 x 1,5
• Medientemperatur: max. 120 °C
• Umgebungstemperatur: 0 - 50 °C
• Max. elektrische Leistungsaufnahme (Betrieb): <1,5 VA

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus CO ist eine robuste und zuverlässige Lösung für die präzise Steuerung von Ventilen. Seine digitale Konfigurierbarkeit, die Unterstützung der Modbus RTU Bus-Kommunikation und das stetige Eingangssignal von 0(2)-10 VDC ermöglichen eine einfache Integration in moderne Gebäudemanagementsysteme. Mit einer Verstellkraft von 160 N, einer Hublänge von 6,9 mm und der Schutzart IP54 ist dieser Stellantrieb für anspruchsvolle Anwendungen in der Heizungs-, Klima- und Lüftungstechnik geeignet.
