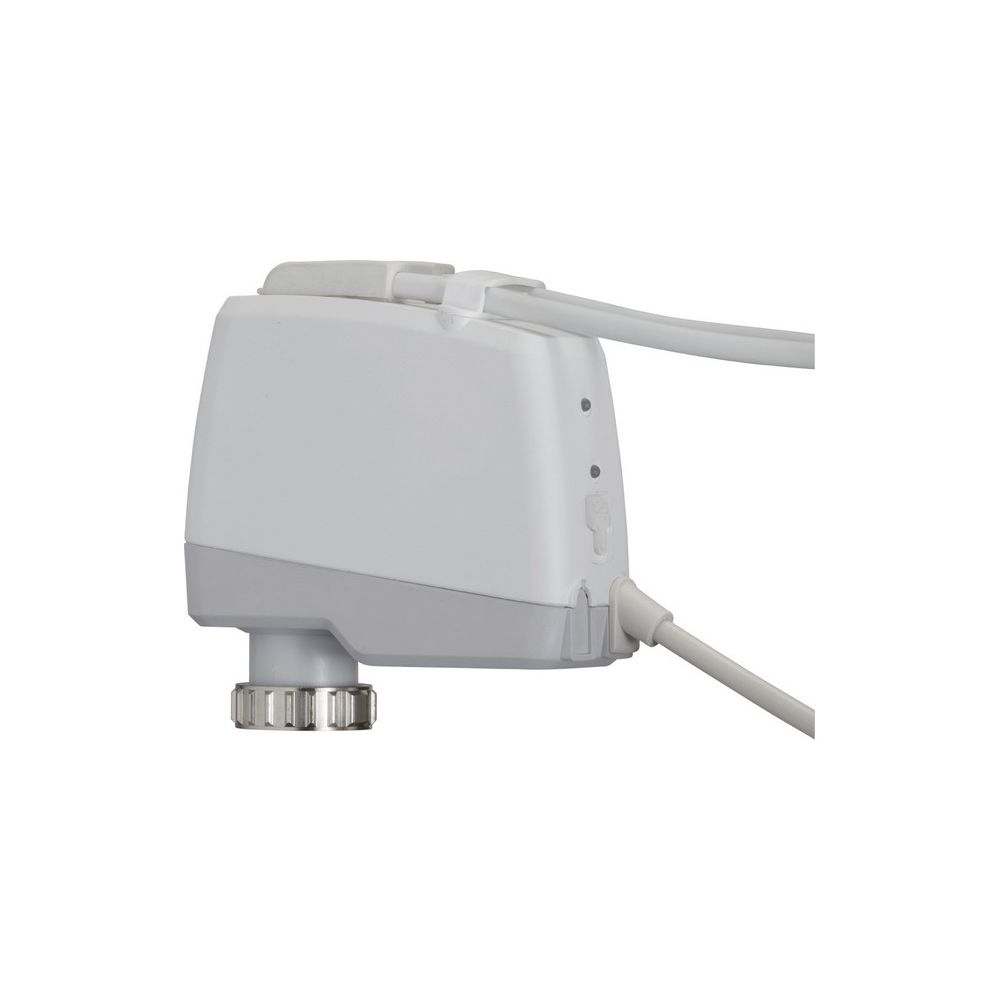

IMI TA motorischer Stellantrieb TA-Slider 160 Modbus CO, stetig, 0-10V DC, Kabel 5m halogenfrei

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus CO ist ein digital konfigurierbarer, stetiger Push-Stellantrieb für die Bus-Kommunikation mit Modbus RTU. Er ist speziell für moderne hydronische Regelungen und den hydraulischen Abgleich konzipiert. Mit einem Eingangssignal von 0(2)-10 VDC und einem 5 Meter langen, halogenfreien Kabel bietet dieser Stellantrieb eine flexible Lösung für verschiedene Anwendungen. Er unterstützt Funktionen wie stetige Regelung, Handbetätigung, Hubanpassung sowie Diagnose- und Protokollfunktionen.

Welche Anpassungsmöglichkeiten bietet der TA-Slider 160 Modbus CO?

Der TA-Slider 160 Modbus CO ist digital konfigurierbar, was eine flexible Anwendung und eine einfache Anpassung an die Gegebenheiten vor Ort ermöglicht. Er verfügt über einen frei programmierbaren Digitaleingang, Relais und einen einstellbaren maximalen Ventilhub. Zu den weiteren Funktionen zählen die stetige Regelung, Handbetätigung, Hubanpassung, Hubbegrenzung, ein Ventilblockierschutz, die Ventilblockage-Erkennung, eine Sicherheitsstellung im Fehlerfall sowie eine Diagnose- und Protokollfunktion.

Welche Kommunikations- und Regelungsoptionen stehen zur Verfügung?

Die Bus-Kommunikation erfolgt über Modbus RTU. Das Eingangssignal kann im Modbus- oder Hybrid-Modus mit 0(2)-10 VDC genutzt werden, wobei die Hysterese des Eingangssignals zwischen 0,1 und 0,5 VDC einstellbar ist und ein 0,33 Hz Tiefpassfilter integriert ist. Der Stellantrieb unterstützt stetige Regelung, Split-Range und Dual-Range (für Change-Over) Regelungsarten. Das Ausgangssignal wird ebenfalls über Modbus bereitgestellt. Die Charakteristik ist wahlweise Linear oder EQM 0,25/invers EQM 0,25, wobei die Werkseinstellung Linear ist.

Welche technischen Merkmale und Einsatzbedingungen gelten?

Der Stellantrieb ist mit der Schutzart IP54 und der Schutzklasse III ausgestattet. Die Spannungsversorgung beträgt 24 VAC für den TA-M106 Antrieb. Die Leistungsaufnahme liegt im Betrieb bei unter 1,5 VA(VAC) und im Standby bei unter 1,2 VA(VAC). Eine Stellkraft von 160/200 N und eine Stellgeschwindigkeit von 10 s/mm ermöglichen eine präzise Ventilsteuerung. Der Hub beträgt 6,9 mm und wird automatisch erkannt und angepasst. Der Stellantrieb ist für Medientemperaturen von maximal 120 °C und Betriebsbedingungen von 0 bis +50 °C ausgelegt. Der Ventilanschluss erfolgt über eine M30x1,5 Rändelmutter. Das Gehäuse besteht aus Kunststoff in den Farben Weiß RAL9016 und Grau RAL7047. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Schutzart: IP54
• Schutzklasse: III
• Spannungsversorgung: 24 VAC
• Leistungsaufnahme Betrieb: <1,5 VA(VAC)
• Stellkraft: 160/200 N
• Stellgeschwindigkeit: 10 s/mm
• Hublänge: 6,9 mm
• Medientemperatur: max. 120 °C
• Umgebungstemperatur: 0 bis +50 °C
• Ventilanschluss: M30 x 1,5

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus CO bietet eine zuverlässige und flexible Lösung für die präzise Regelung in hydronischen Systemen. Seine digitale Konfigurierbarkeit, die robuste Bauweise mit IP54 Schutzart und die Stellkraft von 160/200 N ermöglichen eine effiziente und anpassungsfähige Steuerung. Mit einer Stellgeschwindigkeit von 10 s/mm und einem Hub von 6,9 mm ist er ideal für anspruchsvolle Anwendungen im Bereich des hydraulischen Abgleichs.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 160 Modbus CO
• 1x Relaisanschlusskabel 5m, halogenfrei
