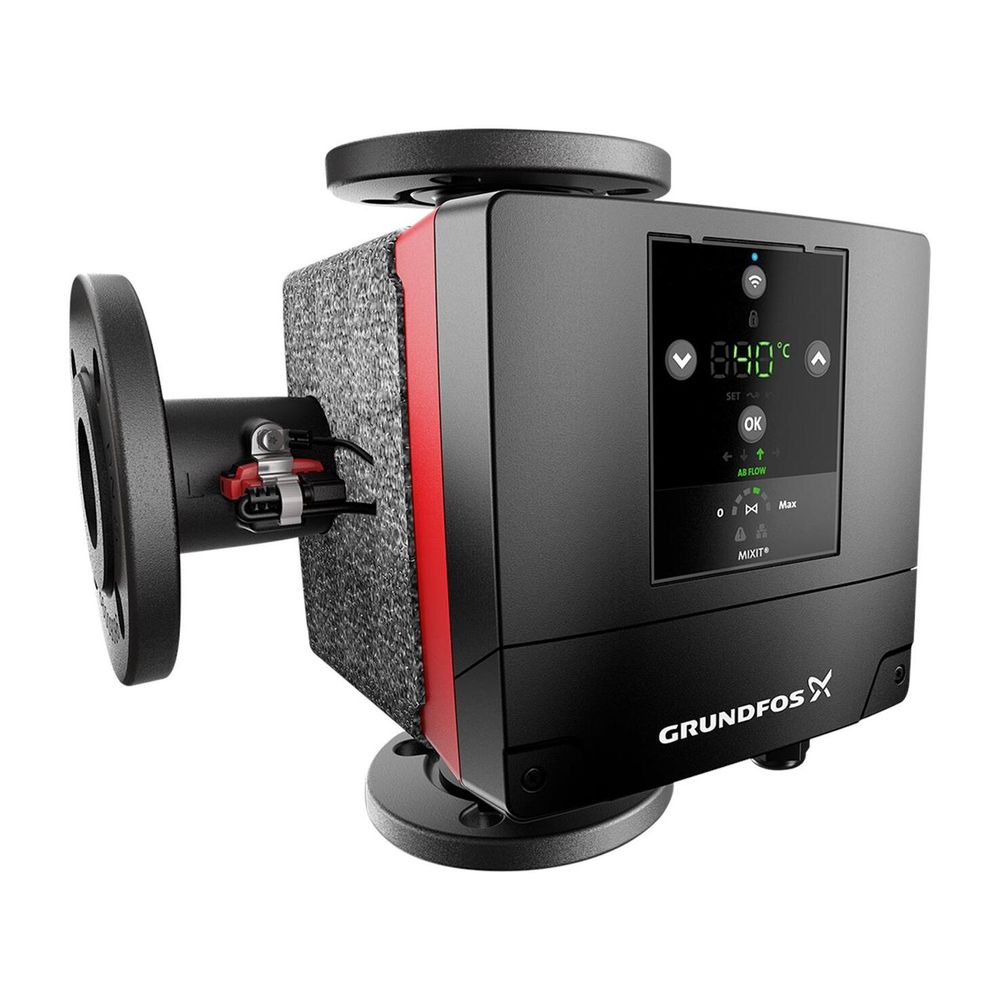

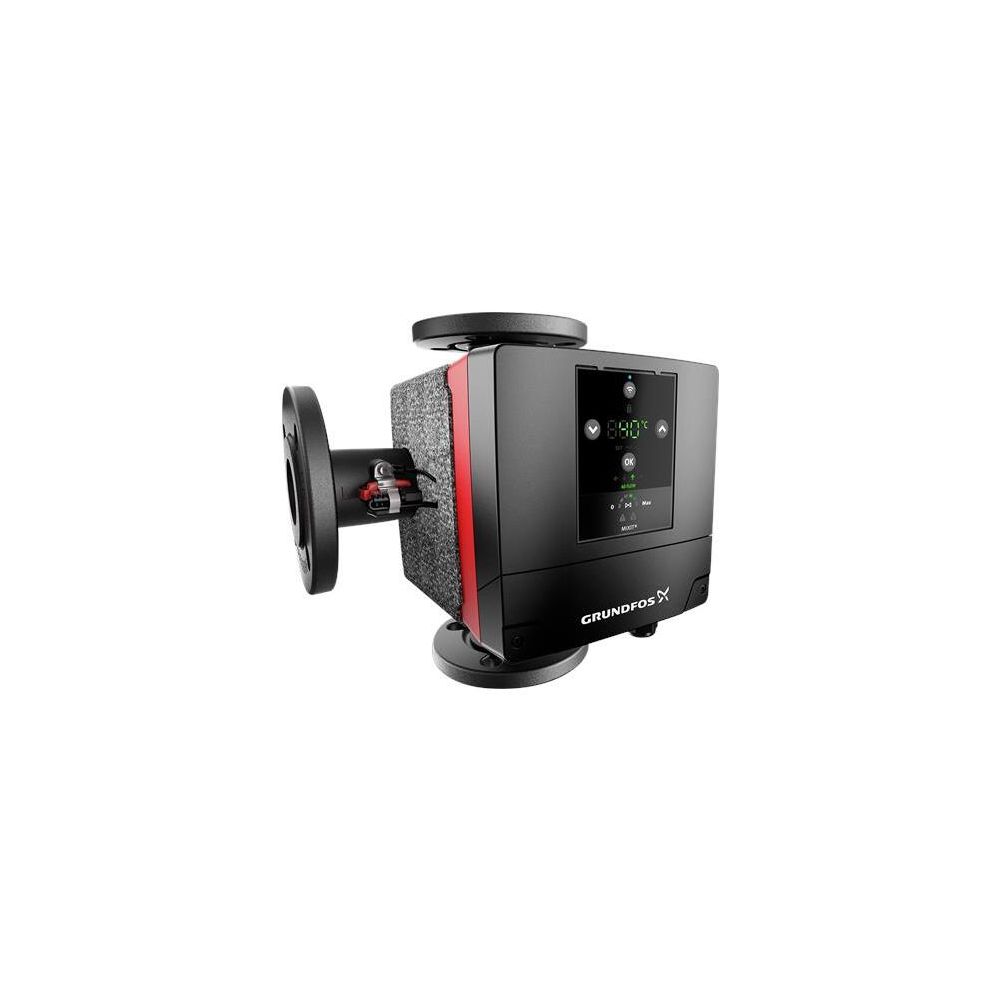

Grundfos Mischkreislösung MIXIT 50-40 L F, DN 50 Volumenstrom 2m3/h Anschluss links, ohne Rückschlagventil

Die Grundfos Mischkreislösung MIXIT 50-40 L F ist eine vorgefertigte Komplettlösung für Mischkreise in Heiz- und Kühlsystemen. Sie eignet sich für den Einsatz als Zwei- oder Drei-Wegeventil in Objekten, bei denen kein Bedarf an Gebäudeleittechnik, Druckunabhängigkeit oder hydraulischem Abgleich besteht. Die Lösung kombiniert ein MIXIT Ventil mit der Umwälzpumpe Grundfos MAGNA3, die drahtlos kommunizieren und so eine einfache Installation mit nur zwei Kabeln für die Spannungsversorgung ermöglichen.

Wie ist die Konstruktion und das Design der MIXIT 50-40 L F?

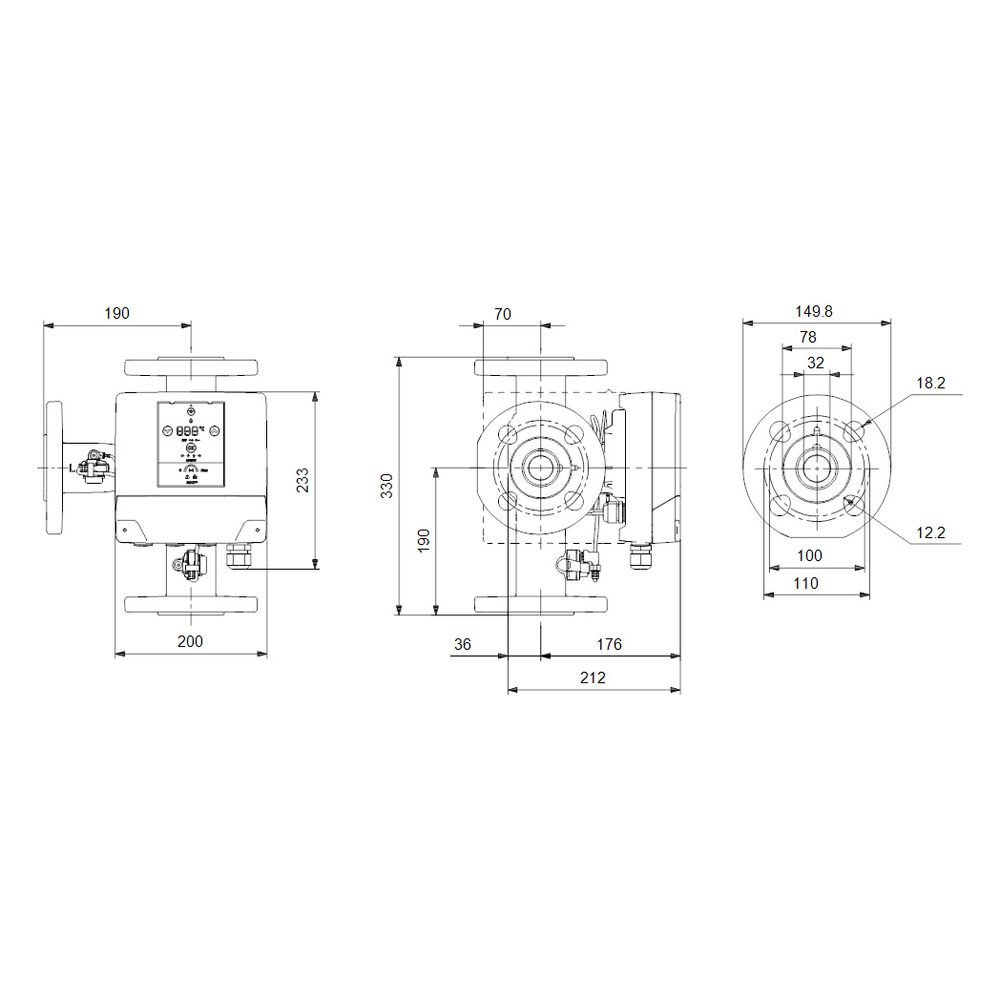

Die MIXIT 50-40 L F verfügt über ein kompaktes Design, das eine optimale Raumausnutzung und eine saubere Installation erlaubt. Das Gehäuse besteht aus Gusseisen (EN-GJS-400-18, GGG 40.3) und besitzt einen Nenndurchmesser von DN 50. Die Bauhöhe beträgt 227 mm bei einer Länge von 330 mm. Das Ventil ist als Kugelregelventil ausgeführt und verfügt über Flanschanschlüsse. Die Klappencharakteristik ist gleichprozentig, was eine präzise Regelung ermöglicht. Die Lösung ist für Flüssigkeiten geeignet und kann auch mit Glykol betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 90 °C.

Welche Funktionen und Regelmöglichkeiten bietet die MIXIT 50-40 L F?

Das MIXIT Ventil besitzt einen integrierten Stellantrieb und Regler mit eingebauten Volumenstrom- und Temperatursensoren, die eine präzise Temperaturregelung auch bei geringem Durchfluss sicherstellen. Die elektronische Druckkompensation ermöglicht einen Differenzdruck von bis zu 250 kPa. Die Einstellmethoden umfassen eine direkte Bedienung am Produkt sowie die Programmierung über ein manuelles Tool. Die Lösung bietet drei konfigurierbare Ein- und Ausgänge sowie zwei Relaisausgänge für flexible Anwendungen. Über integrierte Bluetooth-Kommunikation kann die Inbetriebnahme und Überwachung mittels Grundfos GO Remote erfolgen.

Wie kommuniziert und integriert sich die MIXIT 50-40 L F in Gebäudesysteme?

Die MIXIT Lösung kann als Stand-Alone-System ohne zusätzliche Regelungen betrieben werden. Für die Integration in größere Gebäudeleittechniksysteme stehen Anschlüsse für Feldbuskommunikation (BACNet, Modbus oder GENIbus) über RJ45 oder RS485 zur Verfügung. In diesem Fall agiert MIXIT als Subcontroller, wobei das CONNECT Funktionspaket erforderlich ist. Die MIXIT CONNECT Variante ermöglicht zudem den Zugang zu Grundfos BuildingConnect Professional, einer Cloudüberwachungslösung mit Fernverstellung sowie Alarm- und Warnfunktionen.

Welche zusätzlichen Funktionen und Schutzmechanismen sind in der MIXIT Lösung enthalten?

Die MIXIT Lösung bietet vielfältige Funktionen wie Temperaturregelung, Nachtabsenkung für Radiatorheizungen, Übertemperaturschutz für Fußbodenheizungen sowie Vorwärm- und Frostschutzfunktionen für Lufterhitzer. Zudem sind Pumpenregelungen für alle Heiz- und Kühlanwendungen, Außentemperaturkompensation sowie Eco- und Sommerfunktionen integriert.

Technische Daten

• Nenndurchmesser: DN 50
• Volumenstrom: 2 - 21,9 m³/h
• Bauhöhe: 227 mm
• Länge: 330 mm
• Werkstoff Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Anschlüsse: Flansch
• Ausführung: Kugelregelventil
• Klappencharakteristik: gleichprozentig
• Maximaler Differenzdruck: 250 kPa
• Mediumtemperatur (Dauerbetrieb): 0 - 90 °C

Die Grundfos Mischkreislösung MIXIT 50-40 L F bietet eine kompakte und flexible Steuerung für Heiz- und Kühlsysteme mit präziser Temperaturregelung und vielfältigen Funktionen. Die Kombination aus robustem Gusseisengehäuse, elektronischer Druckkompensation und integrierter Sensorik sorgt für eine zuverlässige Leistung bei einem Volumenstrom von bis zu 21,9 m³/h.
