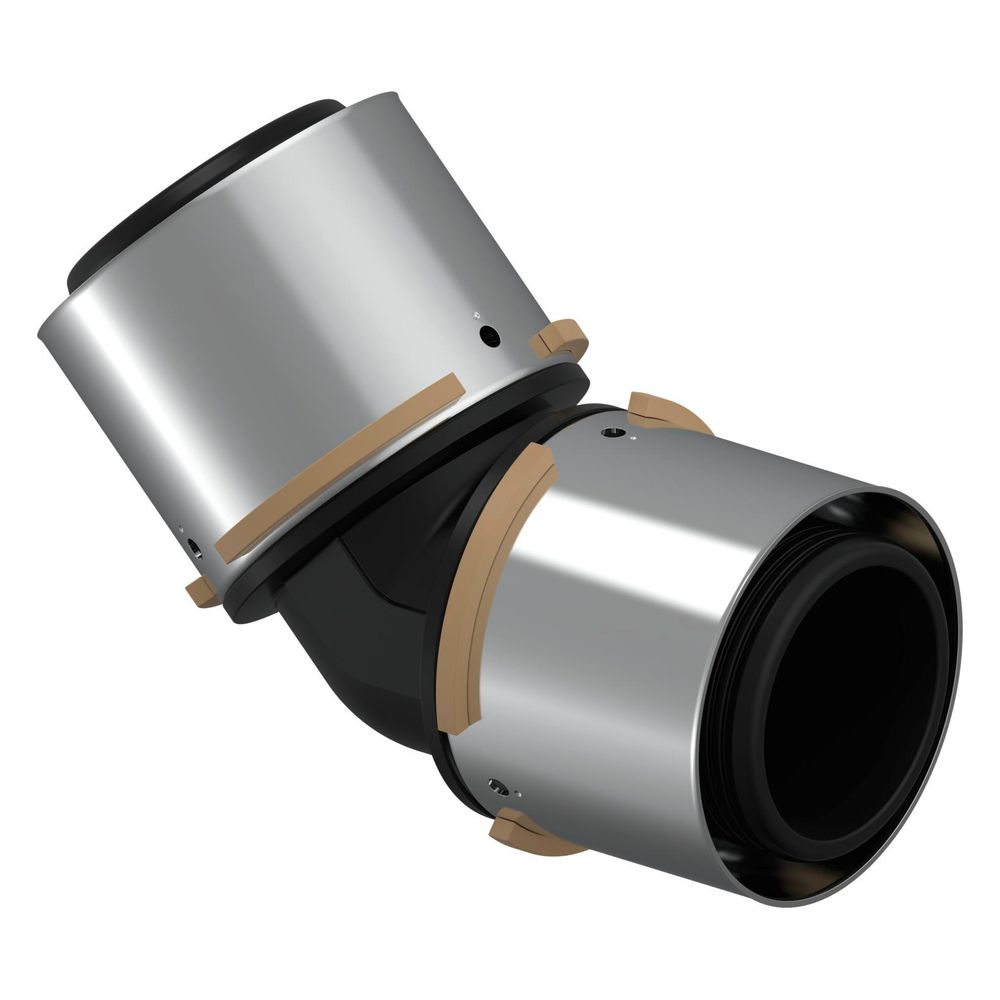

Uponor S-Press Verbund-Winkel 45 Grad, 50x50mm, PPSU

Der Uponor S-Press Verbund-Winkel 45 Grad, 50x50mm, aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Dieses Winkelstück ist speziell für Trinkwasser- und Heizungsinstallationen konzipiert und ermöglicht eine sichere, hygienische und totraumfreie Verbindung im Verbundrohrsystem. Mit einem Rohraußendurchmesser von 50 mm und einem maximalen Betriebsdruck von 10 bar bietet er eine zuverlässige Lösung für flexible Rohrverlegungen.

Welche Materialeigenschaften und Hygienestandards erfüllt der Winkel?

Der Uponor S-Press Verbund-Winkel besteht aus Polyphenylensulfon (PPSU), einem temperaturbeständigen Hochleistungskunststoff. Dieses Material erfüllt die Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet, was den Einsatz in Trinkwasserinstallationen ermöglicht.

Wie wird eine sichere und prüfbare Verbindung hergestellt?

Das Fitting nutzt eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die mit einem Sichtfenster ausgestattet ist. Eine hohe Prüfsicherheit der Fittings wird vor und während der Dichtheitsprobe durch eine Verpresst-Kennzeichnung sichergestellt. Zudem ist das System "unverpresst und undicht", was bei einer Dichtheitsprobe mit 150 mbar Überdruck sofortige Leckagen an nicht verpressten Stellen anzeigt und somit die Installationssicherheit erhöht.

Für welche Anwendungen ist der Winkel geeignet und welche Temperaturbereiche sind abgedeckt?

Der Uponor S-Press Verbund-Winkel ist für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer möglich. Für Heizungsanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, mit kurzzeitigen Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer.

Wie erfolgt die Montage und welche Kompatibilität bietet der Winkel?

Die Montage erfolgt mittels Radial-Pressverbindung mit Pressanschlag und fixierter Presshülse. Das Fitting ist farbkodiert und ermöglicht ein einfaches Entgraten ohne Kalibrieren. Die Arbeitslänge der Anschlüsse beträgt jeweils 20 mm, die Gesamtlänge 58,6 mm. Der Winkel ist zu 100 % kompatibel mit bestehenden Uponor Komponenten und ist systemgebunden sowie zugfest, was eine sichere und dauerhafte Installation unterstützt.

Technische Daten

• Form: Winkel 45 Grad
• Material: Polyphenylensulfon (PPSU)
• Anschlussart: Pressmuffe beidseitig
• Rohraußendurchmesser: 50 mm
• Maximaler Arbeitsdruck bei 20 °C: 10 bar
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zeta-Wert: 2
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Länge Anschluss 1 und 2: 58,6 mm
• Arbeitslänge Anschluss 1 und 2: 20 mm

Dieser Uponor S-Press Verbund-Winkel 45 Grad aus PPSU bietet eine zuverlässige und hygienische Lösung für anspruchsvolle Trinkwasser- und Heizungsinstallationen. Mit einem Rohraußendurchmesser von 50 mm und einem maximalen Arbeitsdruck von 10 bar bei 20 °C ermöglicht der Winkel eine sichere und dauerhafte Verbindung. Die geprüfte Radial-Pressverbindung mit fixierter Edelstahl-Presshülse und die Einhaltung relevanter Normen unterstreichen die hohe Qualität und Installationssicherheit dieses Pressfittings.
