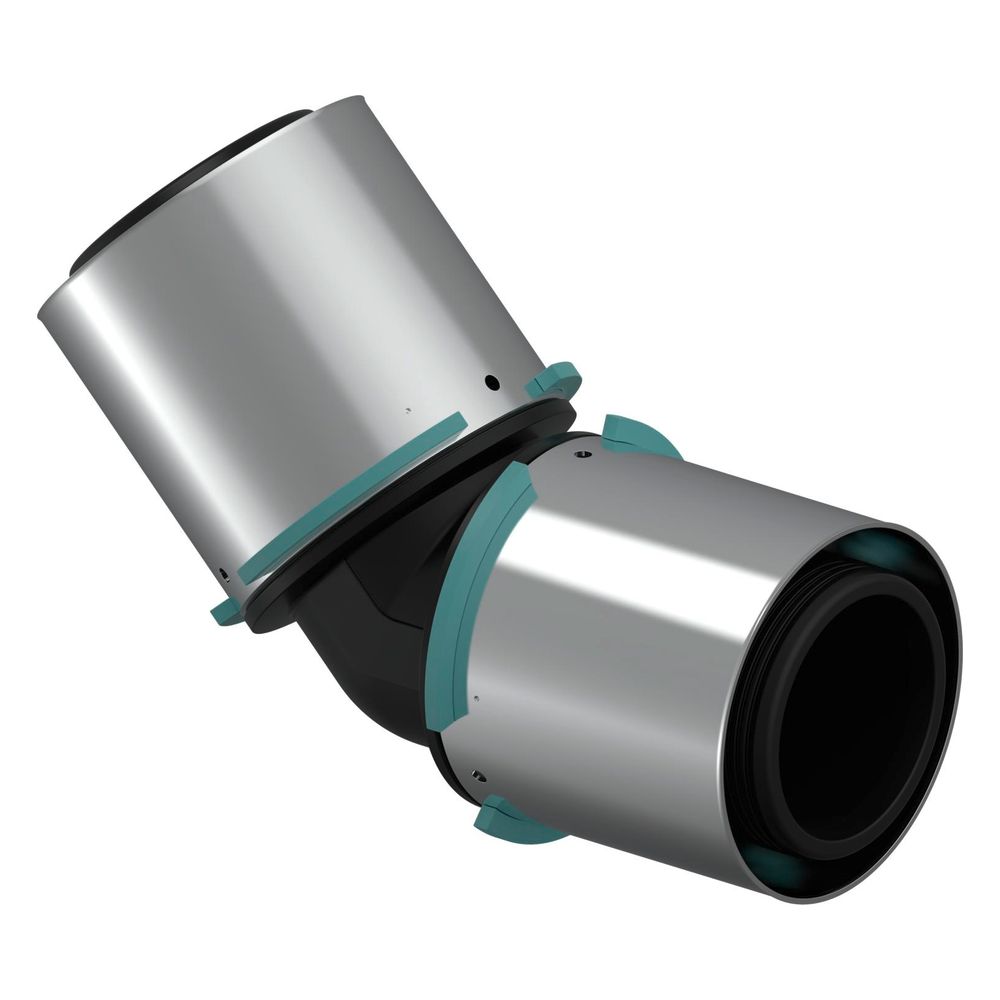

Uponor S-Press Verbund-Winkel 45 Grad, 63x63mm, PPSU

Der Uponor S-Press Verbund-Winkel 45 Grad, 63x63mm, aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Dieses Bauteil ist speziell für Trinkwasser- und Heizungsinstallationen konzipiert und bietet eine hygieneoptimierte, totraumfreie Verbindung. Eine fest fixierte Edelstahl-Presshülse mit Sichtfenster und die Prüfsicherheit „unverpresst undicht“ tragen zu einer zuverlässigen Installation bei.

Welche Materialeigenschaften zeichnen den Uponor S-Press Verbund-Winkel aus?

Der Verbund-Winkel besteht aus Polyphenylensulfon (PPSU), einem temperaturbeständigen Hochleistungskunststoff. Dieses Material erfüllt die strengen Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist zudem hygieneoptimiert und totraumfrei gestaltet, was den Einsatz in Trinkwasserinstallationen besonders vorteilhaft macht.

Wie wird eine sichere Verbindung mit dem Uponor S-Press Verbund-Winkel hergestellt?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Der Winkel ist mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse ausgestattet, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch eine Verpresst-Kennzeichnung sowie die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Der integrierte Pressanschlag unterstützt eine präzise Montage.

Für welche Einsatzbereiche ist der Uponor S-Press Verbund-Winkel geeignet?

Der Verbund-Winkel ist vielseitig einsetzbar. Für Trinkwasserinstallationen ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer möglich. Im Bereich der Heizungsinstallationen eignet sich der Winkel für eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, wobei kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden.

Welche Kompatibilität und Normen erfüllt der Uponor S-Press Verbund-Winkel?

Der Uponor S-Press Verbund-Winkel ist zu 100 % kompatibel mit bestehenden Uponor Komponenten. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1. Wichtige Zertifikate wie DVGW, ÖVGW und KIWA/KOMO bestätigen seine Qualität und Eignung für die genannten Anwendungsbereiche. Eine Farbkodierung und die Möglichkeit zum einfachen Entgraten ohne Kalibrieren erleichtern die Handhabung.

Technische Daten

• Material: Polyphenylensulfon (PPSU)
• Form: Winkel
• Winkel des Bogens: 45 Grad
• Rohraußendurchmesser Anschluss 1 und 2: 63 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zeta-Wert: 1,7
• Länge Anschluss 1 und 2: 83 mm
• Arbeitslänge Anschluss 1 und 2: 23 mm
• Systemgebunden: ja

Der Uponor S-Press Verbund-Winkel 45 Grad aus PPSU bietet eine zuverlässige und hygienische Lösung für Rohrverbindungen in Trinkwasser- und Heizungsinstallationen. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Temperaturbereiche von 0 °C bis 80 °C (Dauerbetrieb) stellt dieser Pressfitting eine langlebige Komponente dar. Die zertifizierte Qualität und die einfache Handhabung durch die Pressverbindung unterstützen eine effiziente Installation.
