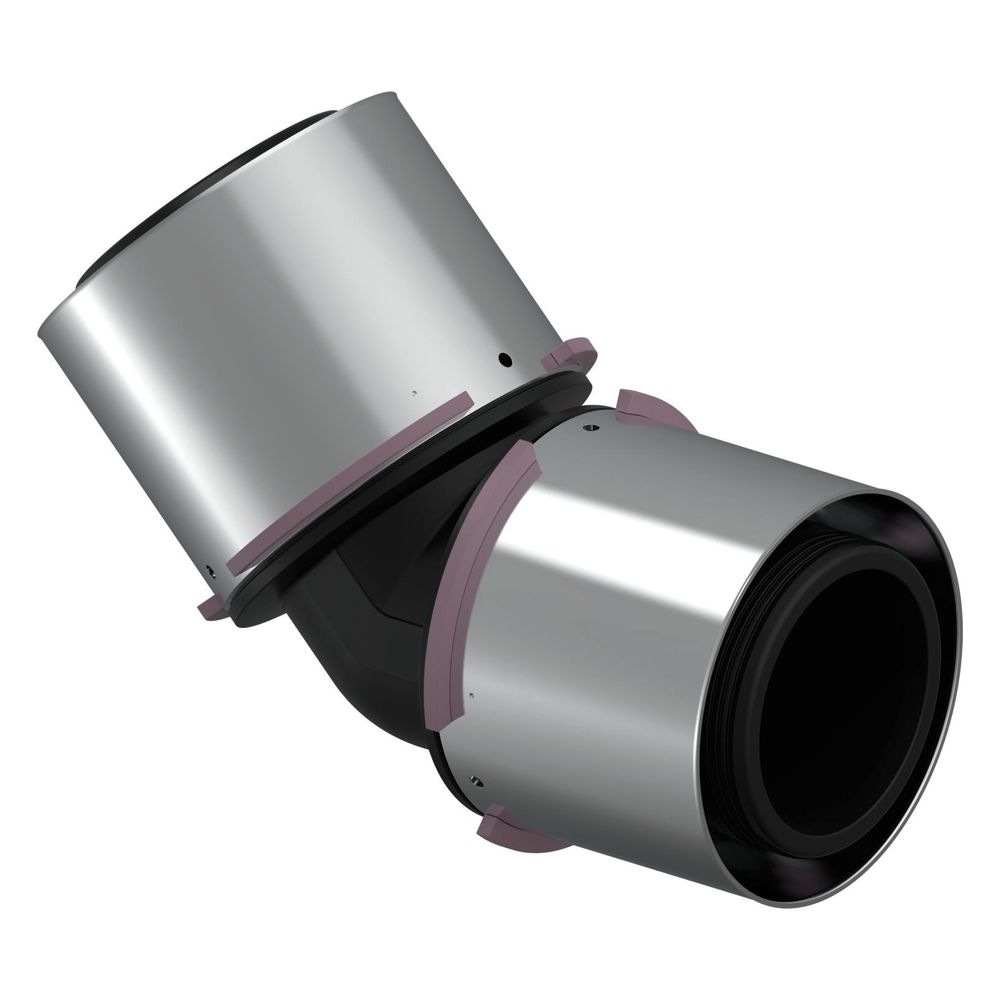

Uponor S-Press Verbund-Winkel 45 Grad, 75x75mm, PPSU

Der Uponor S-Press Verbund-Winkel 45 Grad, 75x75mm, aus der S-Press PLUS Serie, ist ein hochwertiges Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Dieses Winkelstück eignet sich besonders für Trinkwasser- und Heizungsinstallationen mit einem maximalen Betriebsdruck von 10 bar und bietet eine langlebige, hygienische Verbindung im Verbundrohrsystem. Die 45-Grad-Form ermöglicht flexible Rohrverlegungen und ist mit bestehenden Uponor Komponenten kompatibel.

Wie ist der Uponor S-Press Verbund-Winkel konstruiert?

Der Winkel ist ein einteiliges Fitting mit zwei Pressmuffenanschlüssen, jeweils mit einem Rohraußendurchmesser von 75 mm. Die Anschlüsse sind aus PPSU gefertigt und unbehandelt. Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten Edelstahl-Presshülse, die außen korrosionsbeständig ist und ein Sichtfenster für die Verpresskontrolle besitzt. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der für den Einsatz im Trinkwasserbereich geeignet ist. Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1.

Welche Sicherheits- und Hygienestandards erfüllt das Fitting?

Das Produkt erfüllt die Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes sowie des DVGW-Arbeitsblattes W 270. Es ist mit den Zertifikaten DVGW, ÖVGW und KIWA/KOMO ausgezeichnet. Die Verpressverbindung ist mit einer Prüfsicherheit ausgestattet, die bei der Dichtheitsprobe mit 150 mbar Überdruck eine undichte Verbindung vor dem Verpressen anzeigt („unverpresst undicht“). Dies erhöht die Sicherheit bei der Installation und Prüfung.

Für welche Anwendungen ist der Uponor S-Press Verbund-Winkel geeignet?

Das Fitting ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für maximal 100 Stunden möglich.

Welche Vorteile bietet die Verarbeitung des S-Press Verbund-Winkels?

Das Fitting ist farbcodiert und ermöglicht ein einfaches Entgraten ohne Kalibrieren, was die Montagezeit reduziert. Die Pressanschläge sorgen für eine sichere und reproduzierbare Verbindung. Der Zeta-Wert von 1,7 unterstützt eine effiziente Strömung im Rohrsystem.

Technische Daten

• Winkel des Bogens: 45 Grad
• Rohraußendurchmesser: 75 mm
• Material Fitting: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Maximaler Arbeitsdruck: 10 bar
• Zeta-Wert: 1,7
• Länge: 86 mm
• Arbeitslänge: 26 mm
• Ausführung: 1-teilig
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Verbund-Winkel 45 Grad aus PPSU ist eine langlebige und hygienische Lösung für moderne Rohrleitungssysteme. Seine Konstruktion aus Polyphenylensulfon und die sichere Pressverbindung mit Edelstahl-Presshülse stellen eine hohe Betriebssicherheit sicher. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Trinkwasser- und Heizungsanwendungen bietet dieser Winkel eine zuverlässige Performance.
