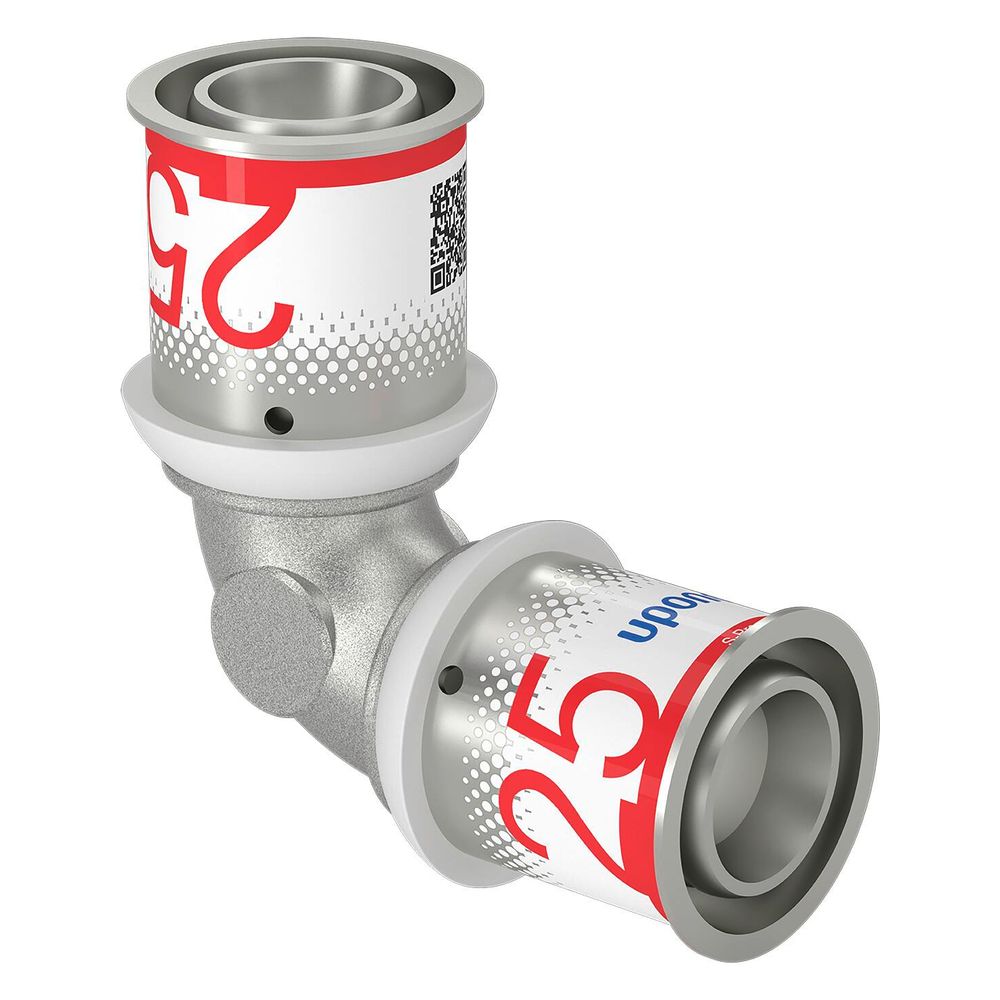

Uponor S-Press Plus Bogen, 25x25mm, 1070529

Der Uponor S-Press Plus Bogen 25x25mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für Uponor Mehrschichtverbundrohrsysteme entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet dieser 90-Grad-Bogen optimalen Korrosionsschutz und ist für den Einsatz in Trinkwasserinstallationen sowie Heizungs- und Kühlsystemen geeignet. Er ermöglicht eine sichere, längskraftschlüssige Radial-Pressverbindung und erfüllt dabei hohe Hygiene- und Qualitätsstandards.

Welche Materialeigenschaften zeichnen den Uponor S-Press Plus Bogen aus?

Der Bogen besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich mit einer zweischichtigen Innenverzinnung versehen ist, um den Korrosionsschutz zu optimieren. Der verwendete Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) gemäß DIN 50905-4 nachgewiesen. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie wird der Uponor S-Press Plus Bogen installiert und welche Sicherheitsmerkmale bietet er?

Die Installation erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten Edelstahl-Presshülse, die ein Sichtfenster zur visuellen Kontrolle bietet. Ein wesentliches Sicherheitsmerkmal ist die „unverpresst undicht“-Funktion, die bei einer Dichtheitsprobe mit 150 mbar Überdruck eine sofortige Erkennung nicht verpresster Verbindungen ermöglicht. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht. Eine einzigartige Verpresstkennzeichnung und eine sichere Pressbackenführung tragen zusätzlich zur Installationssicherheit bei. Die schnelle Dimensionserkennung wird durch eine Farbkodierung unterstützt.

Für welche Anwendungen ist der Uponor S-Press Plus Bogen geeignet?

Der Bogen ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich ist der Bogen für Dauerbetriebstemperaturen von bis zu 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar und kurzzeitigen Störfalltemperaturen von 100 °C (bis zu 100 Stunden) verwendbar. Der Fitting ist 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.

Welche weiteren Vorteile bietet der Uponor S-Press Plus Bogen?

Als durchflussoptimierter Fitting trägt der Bogen zu geringen Druckverlusten im System bei. Ein QR-Code auf dem Fitting ermöglicht den direkten Zugang zu weiteren Produktinformationen. Die robuste Konstruktion ermöglicht eine Zugfestigkeit von über 1600 N.

Technische Daten

• Form: Bogen, 90 Grad
• Anschlüsse: 2x Pressmuffe
• Rohraußendurchmesser: 25 mm
• Länge Anschluss 1 und 2: 50 mm
• Arbeitslänge Anschluss 1 und 2: 22 mm
• Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zeta-Wert: 2,2
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Plus Bogen 25x25mm ist eine zuverlässige und korrosionsgeschützte Lösung für moderne Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem Messing mit EPDM-Dichtung, bietet dieser 90-Grad-Bogen eine sichere und hygienische Verbindung. Mit einem maximalen Arbeitsdruck von 10 bar und einer durchdachten Pressverbindung, die eine „unverpresst undicht“-Funktion integriert, stellt dieser Fitting eine effiziente und langlebige Komponente für professionelle Anwendungen dar.
