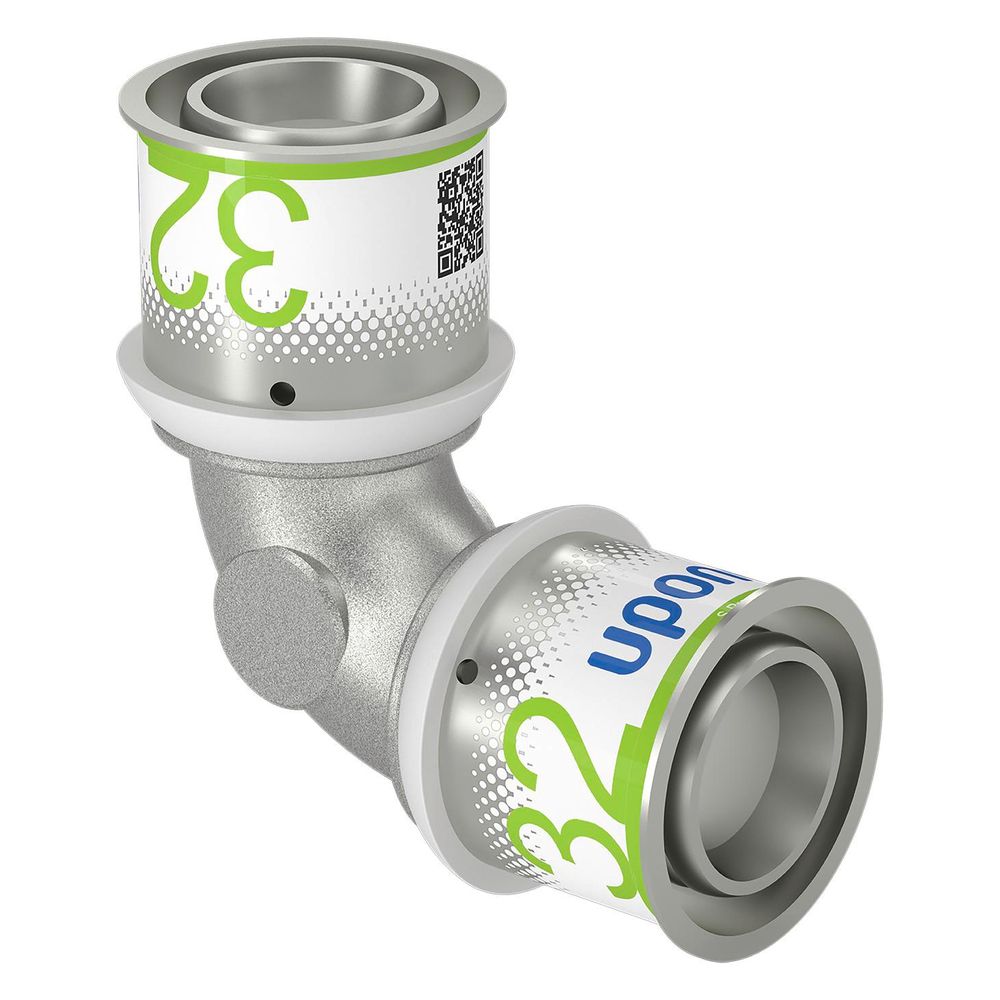

Uponor S-Press Plus Bogen, 32x32mm, 1070530

Der Uponor S-Press Plus Bogen 32x32mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Er besteht aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung und ist für den Einsatz in Trinkwasser- sowie Heizungsinstallationen geeignet. Dieser 90-Grad-Bogen bietet eine zuverlässige, langlebige Verbindung mit hoher Prüfsicherheit und geringem Druckverlust.

Wie ist der Uponor S-Press Plus Bogen konstruiert?

Der Bogen ist ein einteiliges Bauteil mit zwei Pressmuffenanschlüssen, jeweils mit einem Rohraußendurchmesser von 32. Die Anschlüsse bestehen aus Messing mit einer entzinkungsbeständigen Legierung (DZR) und sind innen zweifach verzinnt, um Korrosion zu reduzieren. Die Presshülse aus Edelstahl ist fest fixiert und verfügt über ein Sichtfenster, das eine einfache Kontrolle der Verpressung ermöglicht. Die sichere Führung der Pressbacken sorgt für eine zuverlässige Verbindung ohne Kalibrieren oder Entgraten des Rohres.

Welche technischen Eigenschaften und Zertifikate besitzt der Bogen?

Der Fitting ist systemgebunden und zugfest, mit einem Zeta-Wert von 1,6, was auf einen durchflussoptimierten Aufbau hinweist. Er erfüllt die Hygieneanforderungen des Umweltbundesamtes und des DVGW-Arbeitsblatts W 270 für Dichtungsmaterialien aus EPDM. Die Verbindung ist totraumfrei und hygieneoptimiert. Zertifikate von DVGW, ÖVGW sowie KIWA/KOMO bestätigen die Eignung für Trinkwasserinstallationen. Die Prüfsicherheit wird durch die Verpresst-Kennzeichnung sichergestellt, die bei einer Dichtheitsprobe mit 150 mbar Überdruck eine undichte, unverpresste Verbindung anzeigt.

Für welche Einsatzbereiche ist der Uponor S-Press Plus Bogen geeignet?

Der Bogen ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Betriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein Betriebsdruck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden. Die Kompatibilität zu bestehenden Uponor Mehrschichtverbundrohrsystemen ermöglicht flexible Einsatzmöglichkeiten.

Welche Vorteile bietet die Installation?

Die Montage erfolgt durch eine längskraftschlüssige Radial-Pressverbindung, die ohne Kalibrieren und Entgraten des Rohres auskommt. Die Presshülse ist außen korrosionsbeständig und fixiert, was die Montage vereinfacht und die Dichtheit sicherstellt. Die Verpressung ist durch eine spezielle Kennzeichnung sichtbar, was die Prüfsicherheit vor und während der Dichtheitsprobe erhöht. Die Farbkodierung ermöglicht eine schnelle Dimensionserkennung, und ein QR-Code bietet direkten Zugang zu weiterführenden Informationen.

Technische Daten

• Form: Bogen, 90 Grad
• Anschluss: Pressmuffe
• Rohraußendurchmesser: 32
• Länge Anschluss: 56
• Arbeitslänge Anschluss: 28
• Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N
• Zertifizierung: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Plus Bogen 32x32mm überzeugt durch seine hochwertige Verarbeitung aus entzinkungsbeständigem Messing mit Innenverzinnung und seine durchflussoptimierte Bauweise. Die sichere Pressverbindung mit fixierter Edelstahlhülse und Sichtfenster sorgt für eine zuverlässige Installation bei Trinkwasser- und Heizungsanwendungen bis 10 bar Betriebsdruck für Rohre mit 32 Rohraußendurchmesser. Die umfangreichen Zertifikate und die einfache Montage machen ihn zu einer bewährten Wahl für professionelle Rohrsysteme.
