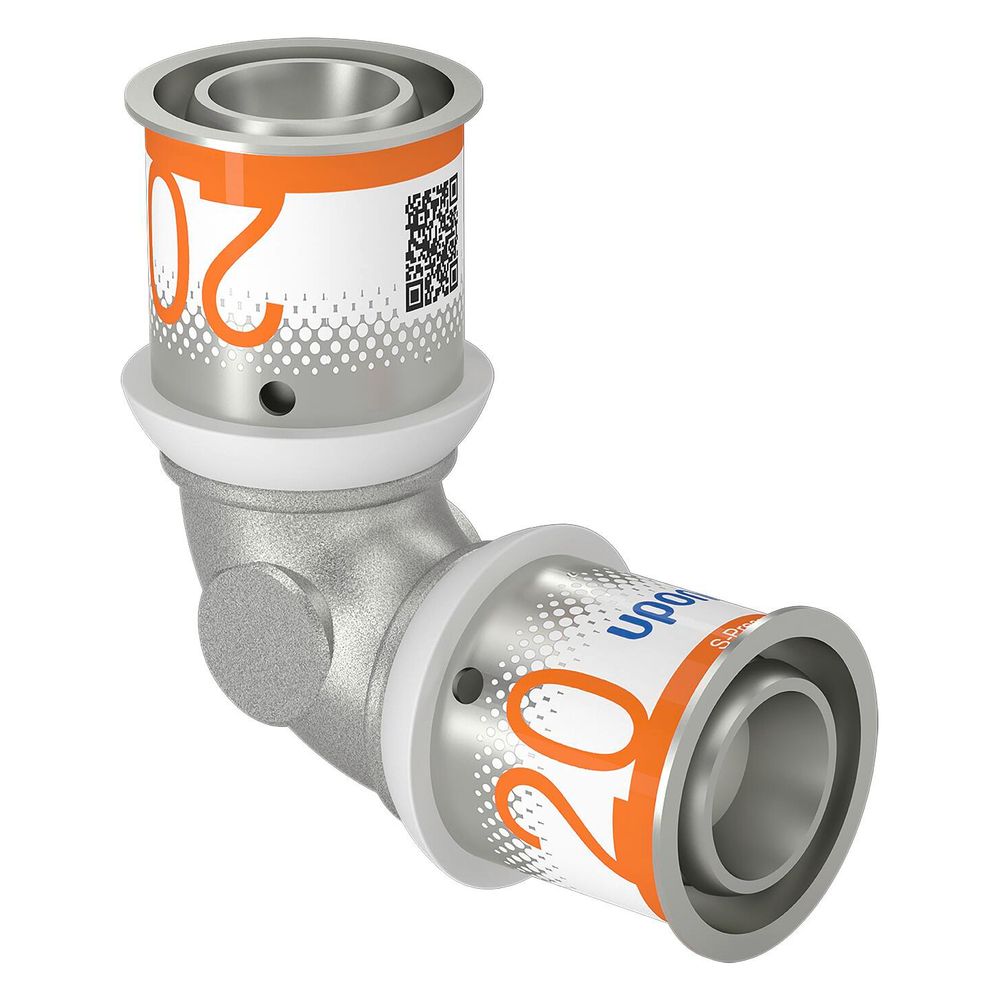

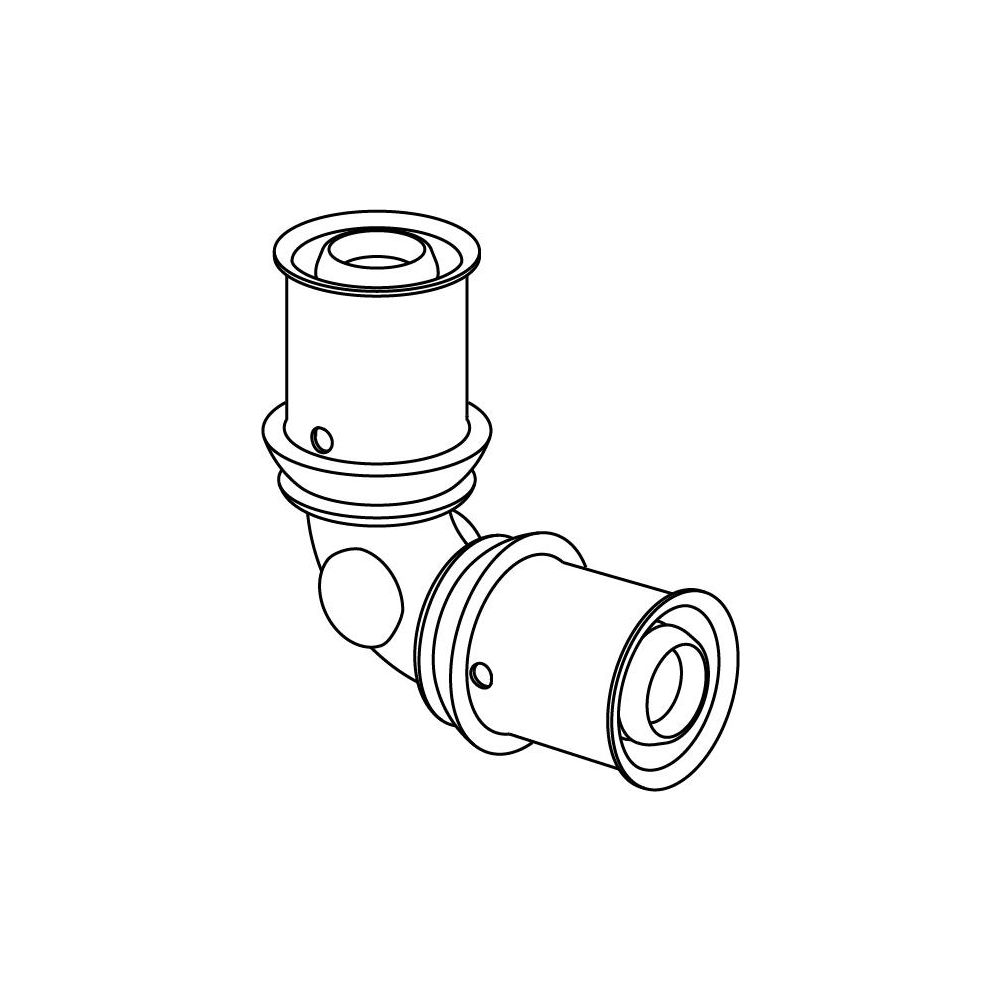

Uponor S-Press Plus Bogen, 20x20mm, 1070528

Der Uponor S-Press Plus Bogen 20x20mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting für Verbundrohrsysteme. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet er zuverlässigen Korrosionsschutz. Dieser 90-Grad-Bogen ist ideal für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen und ermöglicht durch seine durchflussoptimierte Konstruktion geringe Druckverluste.

Wie ist der Uponor S-Press Plus Bogen konstruiert?

Der Bogen ist ein einteiliges Bauteil mit zwei Pressmuffenanschlüssen, jeweils mit einem Rohraußendurchmesser von 20 mm. Die Anschlüsse bestehen aus entzinkungsbeständigem Messing (DZR) und sind innen zweischichtig verzinnt. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster sorgt für eine sichere Verbindung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Welche Vorteile bietet die Installation des S-Press Plus Bogens?

Die längskraftschlüssige Radial-Pressverbindung ermöglicht das Verpressen ohne vorheriges Kalibrieren oder Entgraten des Rohres. Eine sichere Pressbackenführung und eine spezielle Verpresstkennzeichnung unterstützen die Montage. Die bewährte Prüfsicherheit „unverpresst undicht“ stellt sicher, dass unverpresste Verbindungen bei einer Dichtheitsprobe mit 150 mbar Überdruck erkannt werden. Eine schnelle Dimensionserkennung durch Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen erleichtern den Installationsprozess.

Für welche Einsatzbereiche ist der Bogen geeignet?

Der Uponor S-Press Plus Bogen ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und systemgebunden. Für Trinkwasserinstallationen ist er für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und kurzzeitige Störfalltemperaturen bis 100 °C bei gleichem Druck von 10 bar für maximal 100 Stunden Betriebsdauer möglich.

Welche Qualitätsmerkmale zeichnen den Fitting aus?

Der Bogen ist mit den Zertifikaten DVGW, ÖVGW, KIWA und KOMO ausgestattet. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Eine Migrationsprüfung gemäß DIN EN 12873-1 wurde durchgeführt. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 nachgewiesen. Zudem wurde die Zugfestigkeit mit über 1600 N gemäß CSTB NF EN 1979 geprüft. Der Fitting ist durchflussoptimiert mit einem Zeta-Wert von 2,6.

Technische Daten

• Form: Bogen
• Winkel des Bogens: 90 Grad
• Anschlussart: Pressmuffe
• Rohraußendurchmesser: 20 mm
• Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zeta-Wert: 2,6
• Zugfestigkeit: > 1600 N

Der Uponor S-Press Plus Bogen 20x20mm bietet als 90-Grad-Pressfitting eine sichere und hygienische Verbindungslösung für moderne Rohrinstallationen. Seine Konstruktion aus entzinkungsbeständigem, verzinntem Messing mit EPDM-Dichtung und die „unverpresst undicht“-Funktion bieten eine hohe Betriebssicherheit. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Trinkwasser- sowie Heizungsanwendungen bis 70 °C bzw. 80 °C ist dieser Bogen eine durchdachte Komponente für Uponor Verbundrohrsysteme.
