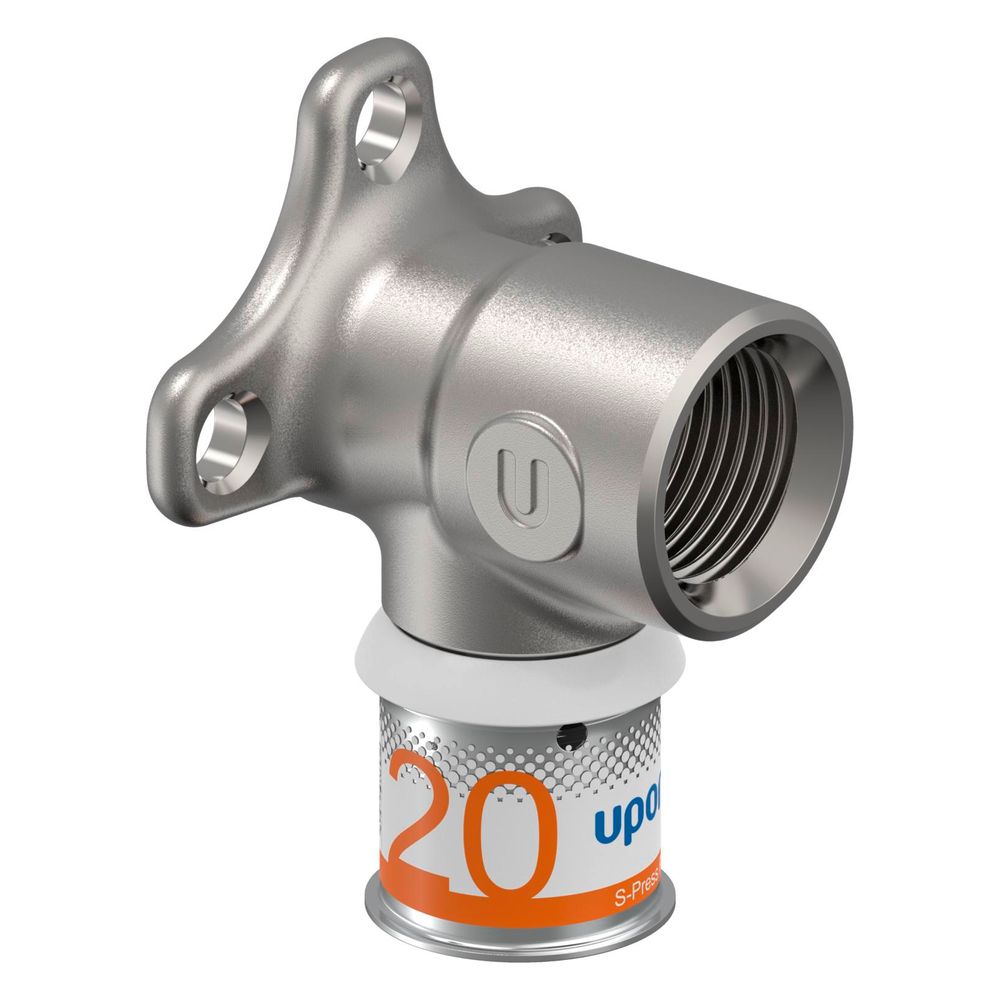

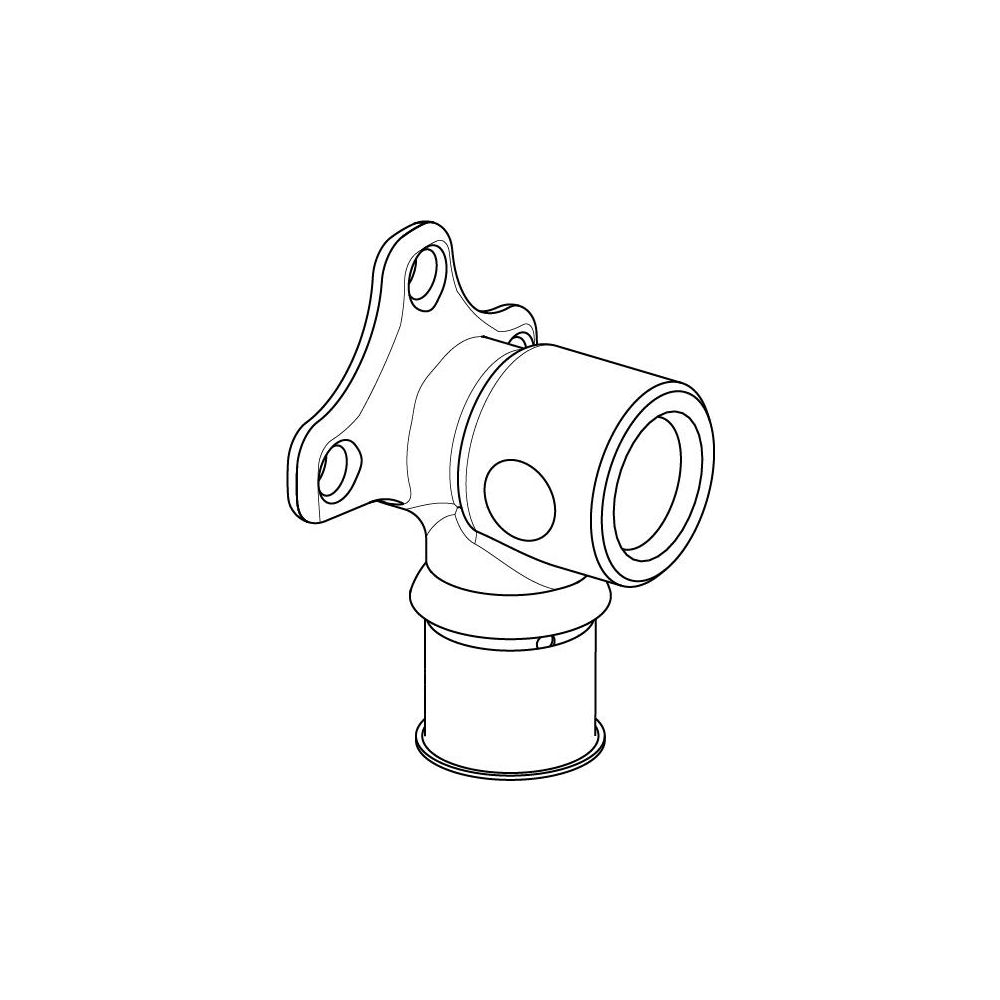

Uponor S-Press Plus Wandscheibe M, 20mm x Rp 1/2" FT

Die Uponor S-Press Plus Wandscheibe M, 20mm x Rp 1/2" FT, aus der S-Press PLUS Serie, ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet sie optimalen Korrosionsschutz und ist für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen geeignet. Die Wandscheibe ist für die Auf- und Unterputzmontage konzipiert und zeichnet sich durch eine durchflussoptimierte Konstruktion, hohe Prüfsicherheit und einfache Handhabung aus.

Welche Materialeigenschaften und welchen Korrosionsschutz bietet die Wandscheibe?

Der Fitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz verbessert. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen.

Wie funktioniert die Installation und welche Verbindungstechnologie wird verwendet?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Verpresskontrolle besitzt. Eine Verpresst-Kennzeichnung sorgt für hohe Prüfsicherheit vor und während der Dichtheitsprobe, da das System bei unverpresstem Zustand bereits bei 150 mbar Überdruck undicht ist. Die Verpressung ist ohne Kalibrieren und Entgraten des Rohres möglich. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Für welche Anwendungen ist die Wandscheibe geeignet und welche Kompatibilität besteht?

Die Uponor S-Press Plus Wandscheibe M ist für die Auf- und Unterputzmontage vorgesehen und passt zum Uponor Montagezubehör. Sie ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Das Innengewinde ist nach DIN EN 10226-1 genormt. Zertifikate wie DVGW/ÖVGW und KIWA/KOMO bestätigen die Eignung.

Welche technischen Leistungsmerkmale und Designvorteile zeichnen das Produkt aus?

Der durchflussoptimierte Fitting sorgt für geringe Druckverluste im System. Zugfestigkeitstests gemäß CSTB NF EN 1979 belegen eine Zugfestigkeit von über 1600 N. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht. Zusätzlich ist ein QR-Code für den direkten Zugang zu Produktinformationen vorhanden.

Technische Daten

• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz: verzinnt
• Form: rechtwinklig
• Anschluss: Pressmuffe
• Gewindemaß Armatur: 1/2 Zoll
• Rohraußendurchmesser Anschluss 1: 20 mm
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Min. Mediumtemperatur (Dauerbetrieb): 0 °C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zeta-Wert: 4,3

Die Uponor S-Press Plus Wandscheibe M bietet eine zuverlässige und hygienische Lösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing mit Korrosionsschutz durch Verzinnung, ist sie für Trinkwasser- sowie Heiz- und Kühlanwendungen geeignet. Die einfache Installation ohne Kalibrieren und Entgraten, kombiniert mit einer sicheren Verpresst-Kennzeichnung und einem Rohraußendurchmesser von 20 mm, macht diese Wandscheibe zu einer effizienten Komponente für langlebige Rohrleitungssysteme. Sie ist für eine maximale Mediumtemperatur von 70 °C und einen Arbeitsdruck von 10 bar ausgelegt.
