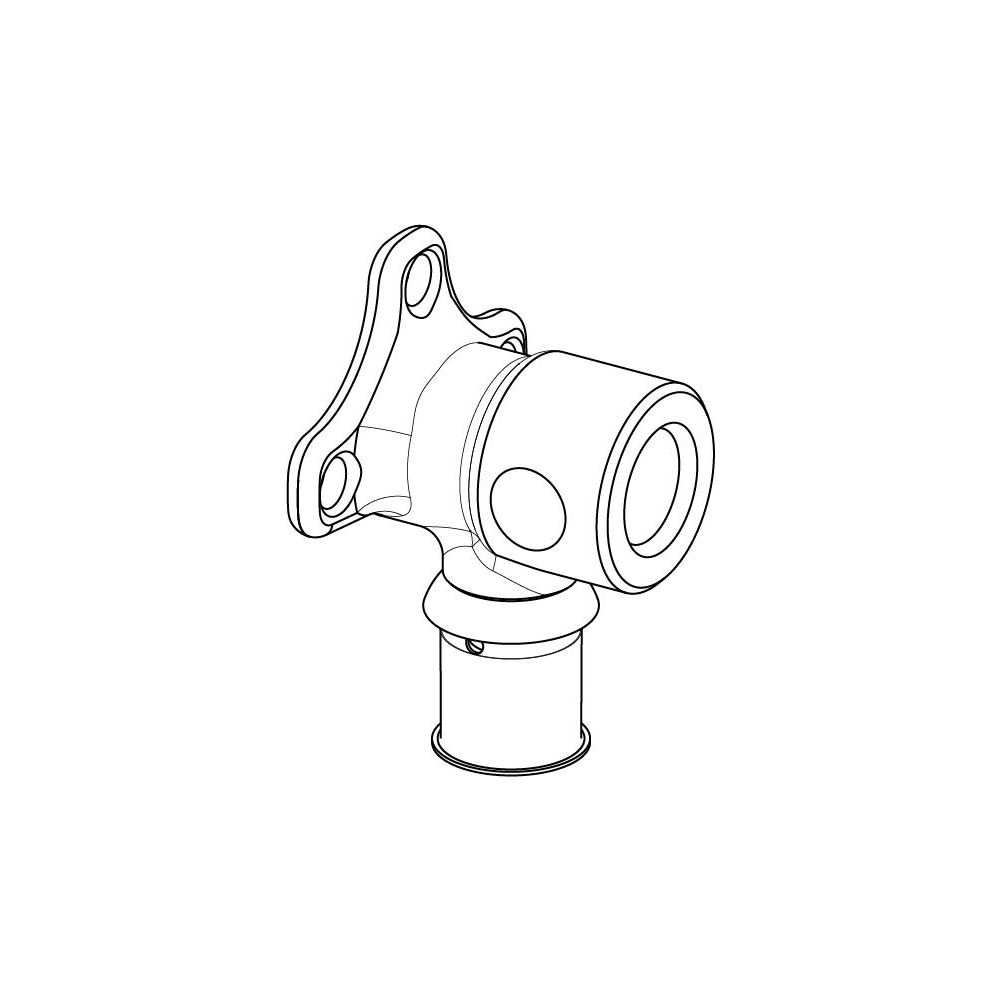

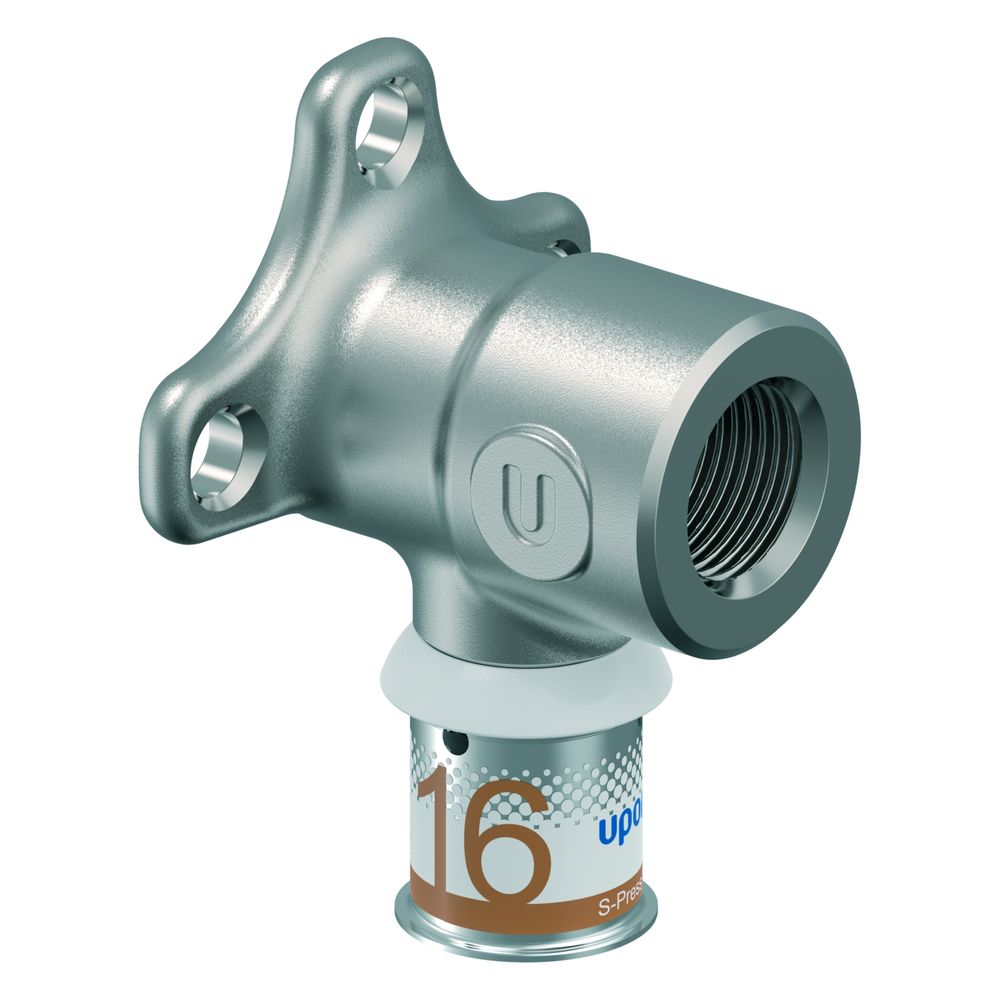

Uponor S-Press Plus Wandscheibe M, 16mm x Rp 3/8" FT

Der Uponor S-Press Plus Wandscheibe M, 16mm x Rp 3/8" FT, aus der S-Press PLUS Serie, ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Er besteht aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und eignet sich für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Typische Einsatzbereiche sind Auf- und Unterputzmontagen, bei denen eine sichere und langlebige Verbindung erforderlich ist.

Welche Materialeigenschaften zeichnen die Uponor S-Press Plus Wandscheibe aus?

Die Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigt. Eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt die Eignung für hygienisch anspruchsvolle Anwendungen.

Wie funktioniert die Pressverbindung und welche Vorteile bietet sie?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Eine Verpresst-Kennzeichnung sorgt für hohe Prüfsicherheit vor und während der Dichtheitsprobe, da die Verbindung bei 150 mbar Überdruck unverpresst undicht ist. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht und beschleunigt. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Für welche Montagearten und Systeme ist die Wandscheibe geeignet?

Das Produkt ist für Auf- und Unterputzmontagen konzipiert und passend zum Uponor Montagezubehör. Es ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für Anwendungen in der Trinkwasserinstallation sowie im Heizen und Kühlen. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste im System. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht. Ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Welche Zertifikate und Prüfungen liegen vor?

Der Fitting ist mit den Zertifikaten DVGW/ÖVGW und KIWA/KOMO ausgestattet. Er wurde einem Zugfestigkeitstest gemäß CSTB NF EN 1979 mit einem Wert von über 1600 N unterzogen. Das Innengewinde entspricht der Norm DIN EN 10226-1.

Technische Daten

• Rohraußendurchmesser Anschluss 1: 16
• Gewindemaß Armatur: 3/8 Zoll
• Form: rechtwinklig
• Oberflächenschutz: verzinnt
• Anschluss: Pressmuffe
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Min. Mediumtemperatur (Dauerbetrieb): 0 °C
• Max. Arbeitsdruck bei 20 °C: 10
• Zeta-Wert: 6,5

Die Uponor S-Press Plus Wandscheibe M, 16mm x Rp 3/8" FT, ist eine robuste und hygienische Lösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung, bietet sie Langlebigkeit und Sicherheit im Trinkwasserbereich. Mit einem maximalen Arbeitsdruck von 10 bei 20 °C und einer Temperaturbeständigkeit von 0 °C bis 70 °C ermöglicht sie eine zuverlässige Performance für vielfältige Anwendungen.
