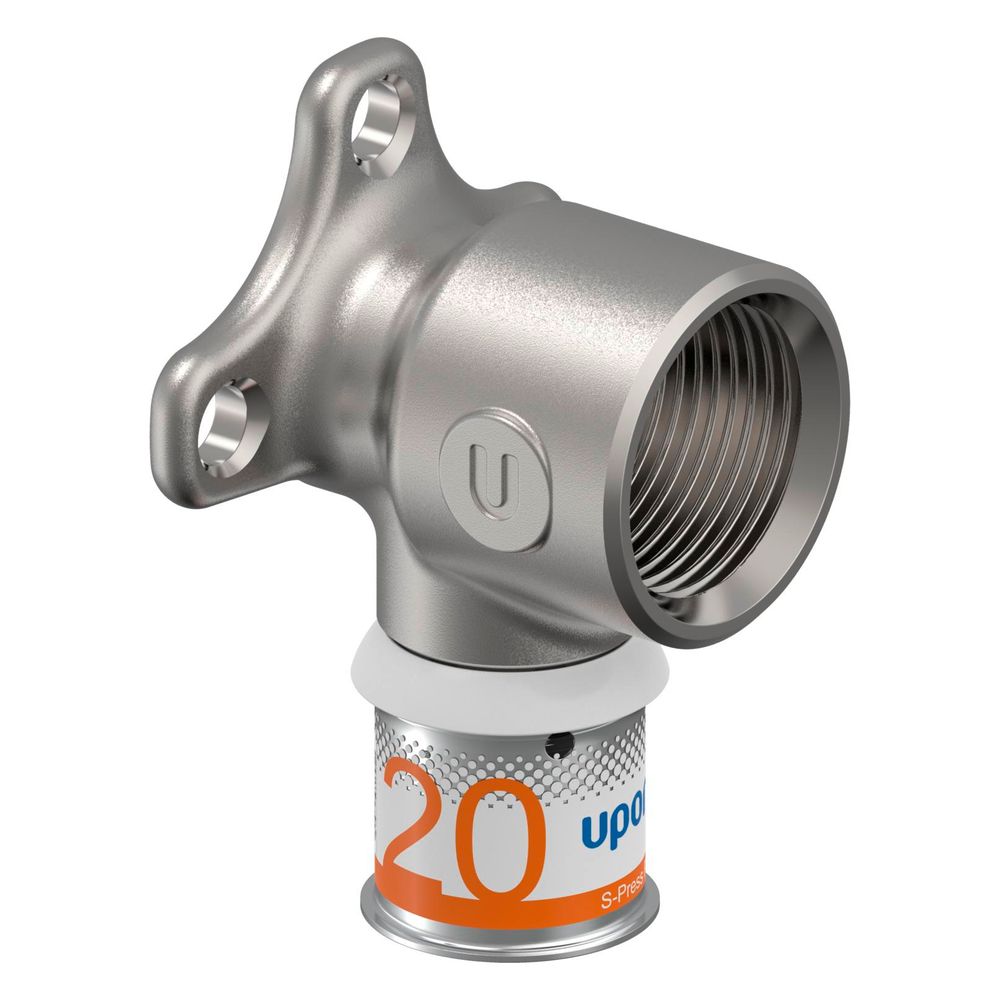

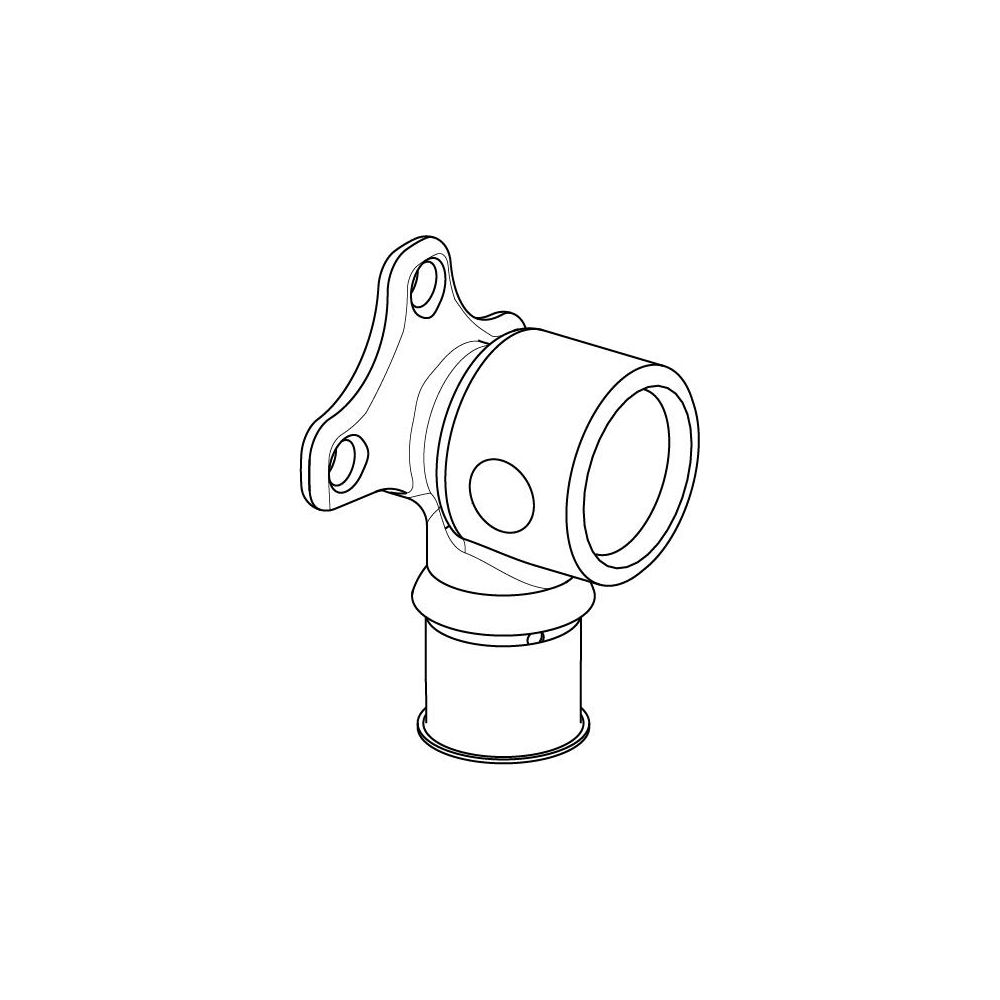

Uponor S-Press Plus Wandscheibe M, 20mm x Rp 3/4" FT

Der Uponor S-Press Plus Wandscheibe M, 20mm x Rp 3/4" FT, aus der S-Press PLUS Serie, ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Er besteht aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und eignet sich für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Typische Einsatzbereiche sind Auf- und Unterputzmontagen, bei denen eine sichere und langlebige Verbindung mit einem 20 mm Rohraußendurchmesser und einem 3/4 Zoll Innengewinde erforderlich ist.

Welche Materialeigenschaften zeichnen die Uponor S-Press Plus Wandscheibe aus?

Die Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Sowohl der Messingwerkstoff als auch die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Wie funktioniert die Installation und welche Vorteile bietet die Presstechnik?

Die Installation erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Eine spezielle Verpresstkennzeichnung und die Funktion "unverpresst undicht" bei einer Dichtheitsprobe mit 150 mbar Überdruck bieten hohe Prüfsicherheit vor und während der Installation. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montagezeit reduziert und die Handhabung vereinfacht. Die Wandscheibe ist sowohl für die Auf- als auch für die Unterputzmontage geeignet und passt zum Uponor Montagezubehör.

Für welche Anwendungen und Systeme ist das Fitting geeignet?

Der durchflussoptimierte Fitting ist für geringe Druckverluste konzipiert und ist kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen. Er kann sowohl in Trinkwasserinstallationen als auch in Heiz- und Kühlsystemen eingesetzt werden. Das Innengewinde ist nach DIN EN 10226-1 ausgeführt. Die Wandscheibe ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C und eine Mediumtemperatur von 0 °C bis 70 °C im Dauerbetrieb ausgelegt.

Welche Zertifikate und zusätzlichen Merkmale liegen vor?

Das Produkt ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Ein Zugfestigkeitstest gemäß CSTB NF EN 1979 ergab einen Wert von über 1600 N. Die schnelle Dimensionserkennung durch Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen erleichtern die Handhabung.

Technische Daten

• Form: rechtwinklig
• Oberflächenschutz: verzinnt
• Anschluss: Pressmuffe
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Gewindemaß Armatur: 3/4 Zoll
• Rohraußendurchmesser Anschluss 1: 20 mm
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Min. Mediumtemperatur (Dauerbetrieb): 0 °C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zeta-Wert: 4,3

Die Uponor S-Press Plus Wandscheibe M bietet eine zuverlässige und hygienische Lösung für moderne Installationssysteme. Mit ihrem entzinkungsbeständigen, verzinnten Messing und der innovativen Presstechnik, die ein Verpressen ohne Kalibrieren und Entgraten ermöglicht, stellt sie eine effiziente Komponente dar. Die Eignung für Mediumtemperaturen von 0 °C bis 70 °C und ein maximaler Arbeitsdruck von 10 bar bei 20 °C unterstreichen die Robustheit und Vielseitigkeit dieses Fittings.
