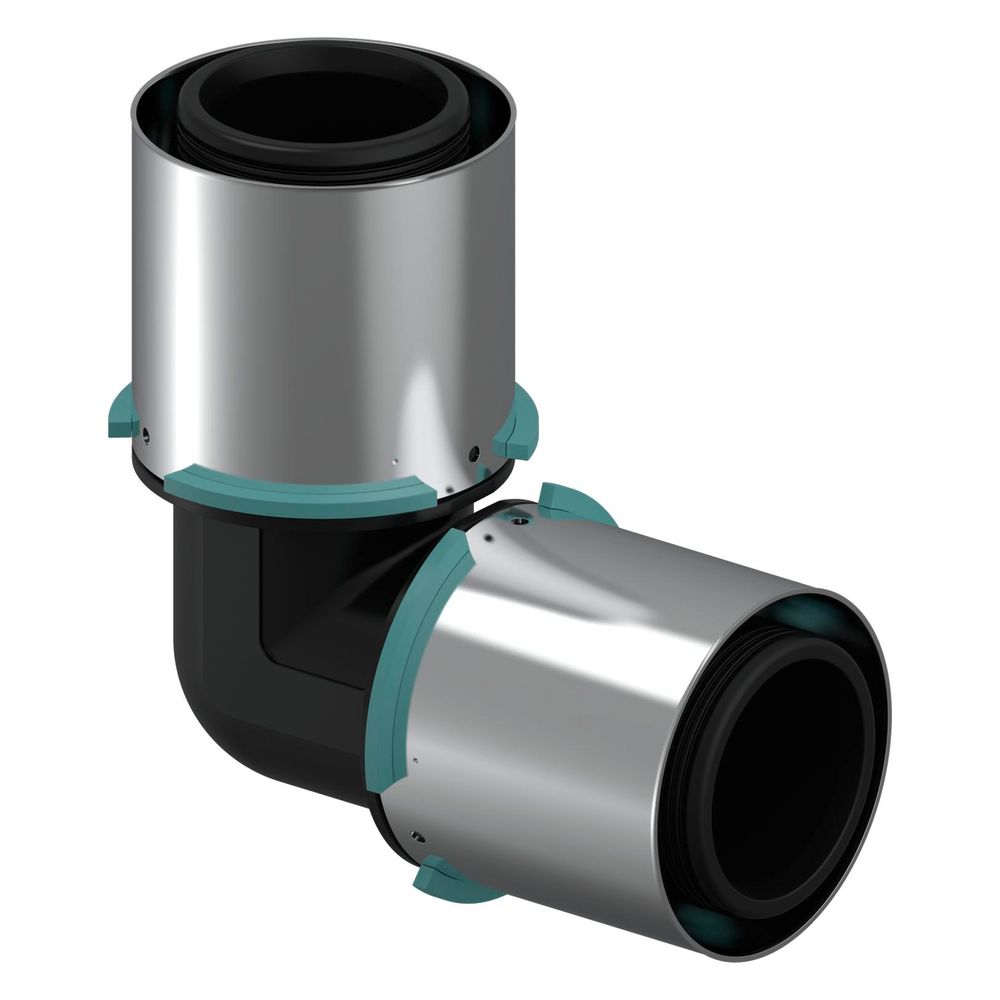

Uponor S-Press Verbund-Winkel, 63x63mm, PPSU

Der Uponor S-Press Verbund-Winkel 63x63mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Dieser 90-Grad-Winkel ist speziell für hygienische Trinkwasserinstallationen und Heizungsanlagen konzipiert und ermöglicht eine sichere und totraumfreie Verbindung von Verbundrohren bei einem maximalen Betriebsdruck von 10 bar.

Welche Materialien und Verbindungstechniken kommen zum Einsatz?

Der Verbund-Winkel ist einteilig gefertigt und besteht aus Polyphenylensulfon (PPSU), einem temperaturbeständigen Hochleistungskunststoff. Die Verbindung zum Rohr erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Die beiden Anschlüsse sind Pressmuffen mit einem Rohraußendurchmesser von jeweils 63 mm. Die Arbeitslänge an beiden Seiten beträgt 40 mm, die Gesamtlänge jeweils 101 mm. Die Oberfläche der Anschlüsse ist unbehandelt und in Grau gehalten. Das Fitting ist nicht exzentrisch und verfügt über keine Entleerungsventile oder Entlüfter. Ein integrierter Pressanschlag erleichtert die korrekte Montage. Die Außen- und Innengewinde sind nach DIN EN 10226-1 genormt.

Welche Hygiene- und Sicherheitsstandards erfüllt der Winkel?

Dieser Pressfitting erfüllt die strengen Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet, was den Einsatz in Trinkwasserinstallationen ermöglicht. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch eine Verpresst-Kennzeichnung sowie die „unverpresst undicht“-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck erreicht. Das Fitting ist zugfest und systemgebunden, was eine zuverlässige und dauerhafte Verbindung sicherstellt.

Für welche Anwendungen ist der Uponor S-Press Verbund-Winkel geeignet?

Der Uponor S-Press Verbund-Winkel ist vielseitig einsetzbar. Für Trinkwasserinstallationen ist er für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt, mit einer kurzzeitigen Störfalltemperatur von 95 °C für bis zu 100 Stunden. Im Heizungsbereich kann er bei einer Dauerbetriebstemperatur von bis zu 80 °C und einem maximalen Dauerbetriebsdruck von 10 bar verwendet werden, wobei kurzzeitig 100 °C für maximal 100 Stunden zulässig sind. Die Kompatibilität mit bestehenden Uponor Komponenten ist vollständig gegeben.

Welche Zertifikate und weiteren Merkmale zeichnen das Produkt aus?

Der Uponor S-Press Verbund-Winkel ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet. Der Fitting verfügt zudem über eine Farbkodierung und ermöglicht ein einfaches Entgraten ohne Kalibrieren.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90 Grad
• Werkstoff: Polyphenylensulfon (PPSU)
• Rohraußendurchmesser Anschluss 1 und 2: 63 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zeta-Wert: 4,4
• Dauerbetriebstemperatur Trinkwasser: 0 bis 70 °C
• Dauerbetriebstemperatur Heizung: bis 80 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Verbund-Winkel 63x63mm aus PPSU bietet eine zuverlässige und hygienische Lösung für die Installation von Trinkwasser- und Heizungssystemen. Seine robuste Bauweise, die hohe Prüfsicherheit durch die „unverpresst undicht“-Funktion und die Eignung für Drücke bis 10 bar bei Temperaturen bis 70 °C (Trinkwasser) beziehungsweise 80 °C (Heizung) stellen eine hohe Betriebssicherheit sicher. Die einfache Handhabung und die umfassenden Zertifizierungen unterstreichen die Qualität dieses 90-Grad-Winkels.
