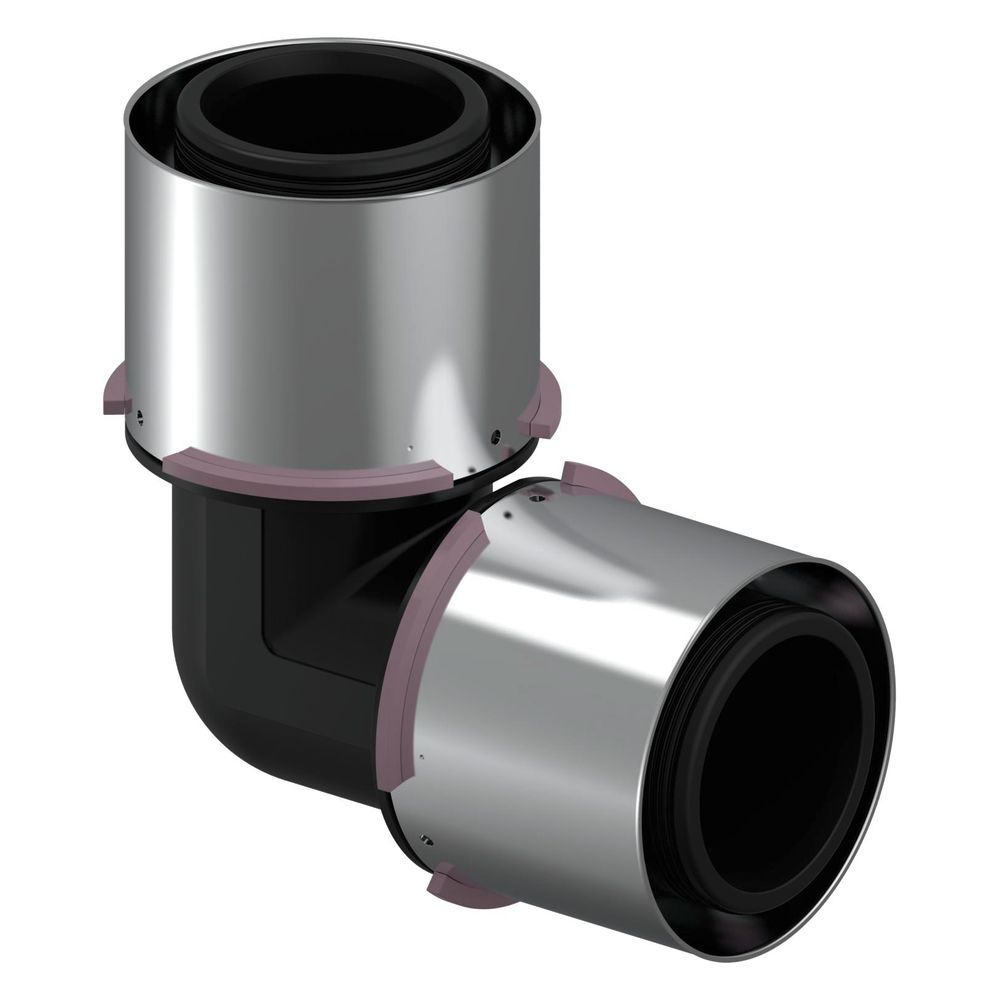

Uponor S-Press Verbund-Winkel, 75x75mm, PPSU

Der Uponor S-Press Verbund-Winkel 75x75mm aus der Uponor S-Press PLUS Serie ist ein einteiliger Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Dieser 90-Grad-Winkel ist speziell für hygienische Trinkwasser- und Heizungsinstallationen konzipiert und bietet eine sichere, totraumfreie Verbindung.

Welche Eigenschaften zeichnen den Uponor S-Press Verbund-Winkel aus?

Der Verbund-Winkel besteht aus Polyphenylensulfon (PPSU), einem Hochleistungskunststoff, der die Hygieneanforderungen der KTW-Empfehlung, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270 erfüllt. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster sorgt für Stabilität und Kontrolle. Die Prüfsicherheit „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck sowie eine Verpresst-Kennzeichnung unterstützen die Installationssicherheit. Das Dichtungsmaterial besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Das Fitting ist farbcodiert und ermöglicht ein einfaches Entgraten ohne Kalibrieren. Es ist kompatibel zu bestehenden Uponor Komponenten und verfügt über Außen- und Innengewinde nach DIN EN 10226-1.

Für welche Temperaturbereiche und Drücke ist der Winkel geeignet?

Der Uponor S-Press Verbund-Winkel ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich ist der Winkel für eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar konzipiert, mit einer kurzzeitigen Störfalltemperatur von 100 °C für bis zu 100 Stunden. Der maximale Arbeitsdruck bei 20 °C beträgt ebenfalls 10 bar. Das Produkt ist zugfest und systemgebunden.

Welche Zertifizierungen und Anschlussdetails besitzt das Fitting?

Der Uponor S-Press Verbund-Winkel ist mit den Zertifikaten DVGW, ÖVGW und KIWA/KOMO ausgezeichnet. Die Anschlüsse sind als Pressmuffen ausgeführt und weisen einen Rohraußendurchmesser von jeweils 75 mm auf. Die Länge der Anschlüsse beträgt 108 mm, die Arbeitslänge jeweils 47 mm. Die Oberflächen der Anschlüsse sind unbehandelt. Das Fitting ist in der Hauptfarbe Grau gehalten und besitzt einen Zeta-Wert von 3,8.

Technische Daten

• Form: Winkel (90 Grad)
• Material: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Rohraußendurchmesser: 75 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zeta-Wert: 3,8
• Länge Anschluss: 108 mm
• Arbeitslänge Anschluss: 47 mm
• Hauptfarbe Fitting: grau
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Verbund-Winkel 75x75mm aus PPSU bietet eine zuverlässige und hygienische Lösung für moderne Rohrinstallationen. Gefertigt aus robustem Polyphenylensulfon und ausgestattet mit einer sicheren Pressverbindung, ermöglicht dieser 90-Grad-Winkel mit 75 mm Rohraußendurchmesser eine hohe Betriebssicherheit. Die Eignung für Trinkwasser- und Heizungsanwendungen bei einem maximalen Arbeitsdruck von 10 bar unterstreicht die Vielseitigkeit und Qualität dieses Fittings.
