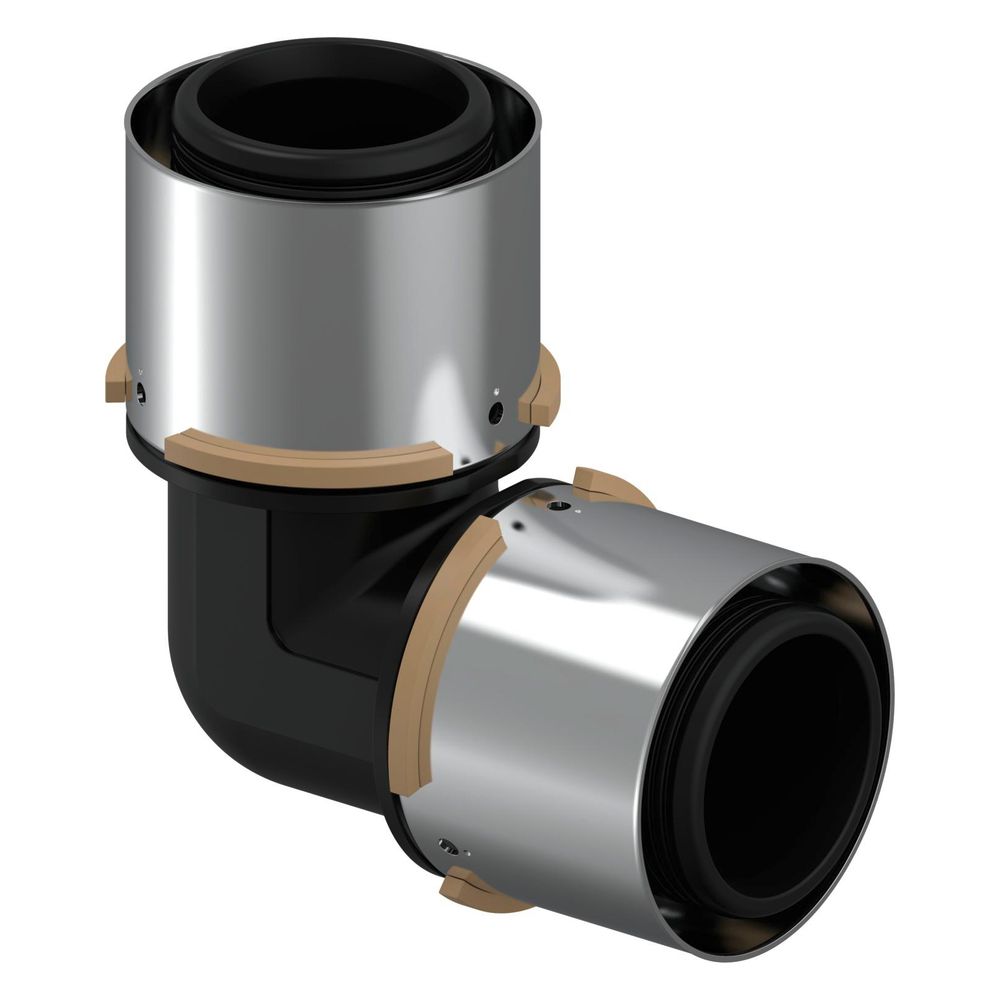

Uponor S-Press Verbund-Winkel, 50x50mm, PPSU

Der Uponor S-Press Verbund-Winkel 50x50mm aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Dieses Winkelstück mit 90 Grad ermöglicht eine sichere und hygienische Installation in Trinkwasser- und Heizungsanlagen. Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse.

Wie ist der Uponor S-Press Verbund-Winkel konstruiert?

Der Verbund-Winkel ist ein einteiliges Fitting mit zwei Pressmuffenanschlüssen, jeweils für einen Rohraußendurchmesser von 50 mm. Die Anschlüsse sind unbehandelt und bestehen aus Polyphenylensulfon (PPSU), einem Hochleistungskunststoff, der hohe Temperaturbeständigkeit und Hygieneanforderungen erfüllt. Eine fest fixierte Edelstahl-Presshülse mit Sichtfenster erhöht die Prüfsicherheit während der Dichtheitsprobe. Die Verbindung ist totraumfrei und hygieneoptimiert, was den Einsatz in Trinkwasserinstallationen unterstützt. Das graue Fitting ist mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet und verfügt über einen Pressanschlag.

Welche Hygiene- und Sicherheitsstandards erfüllt das Fitting?

Das PPSU-Fitting erfüllt die strengen Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Eine hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung sowie die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt.

Für welche Anwendungen ist der Uponor S-Press Verbund-Winkel geeignet?

Das Fitting ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Dauerbetriebsdruck von 10 bar konzipiert. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für bis zu 100 Stunden möglich. Die Kompatibilität zu bestehenden Uponor Komponenten ist vollständig gegeben, was die Integration in bestehende Systeme erleichtert.

Welche Vorteile bietet die Verarbeitung und welche Zertifizierungen liegen vor?

Das Fitting verfügt über eine Farbkodierung zur einfachen Identifikation und ermöglicht ein einfaches Entgraten ohne Kalibrieren. Die Pressanschläge sorgen für eine präzise und sichere Montage. Außen- und Innengewinde entsprechen DIN EN 10226-1. Das Produkt ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90 Grad
• Rohraußendurchmesser: 50 mm
• Werkstoff: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zeta-Wert: 4,3
• Länge Anschluss: 72,6 mm
• Arbeitslänge Anschluss: 33,6 mm
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Verbund-Winkel aus PPSU bietet eine sichere und hygienische Lösung für moderne Rohrinstallationen. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Trinkwasser- und Heizungsanwendungen bis zu 70 °C bzw. 80 °C Dauerbetriebstemperatur, stellt dieses 90-Grad-Fitting eine zuverlässige und langlebige Verbindung dar. Die anerkannten Zertifikate wie DVGW und KIWA unterstreichen die hohe Produktqualität und die Einhaltung relevanter Standards.
