Uponor Q&E Winkel, PPSU
7 weitere Ausführungen verfügbar
Beschreibung

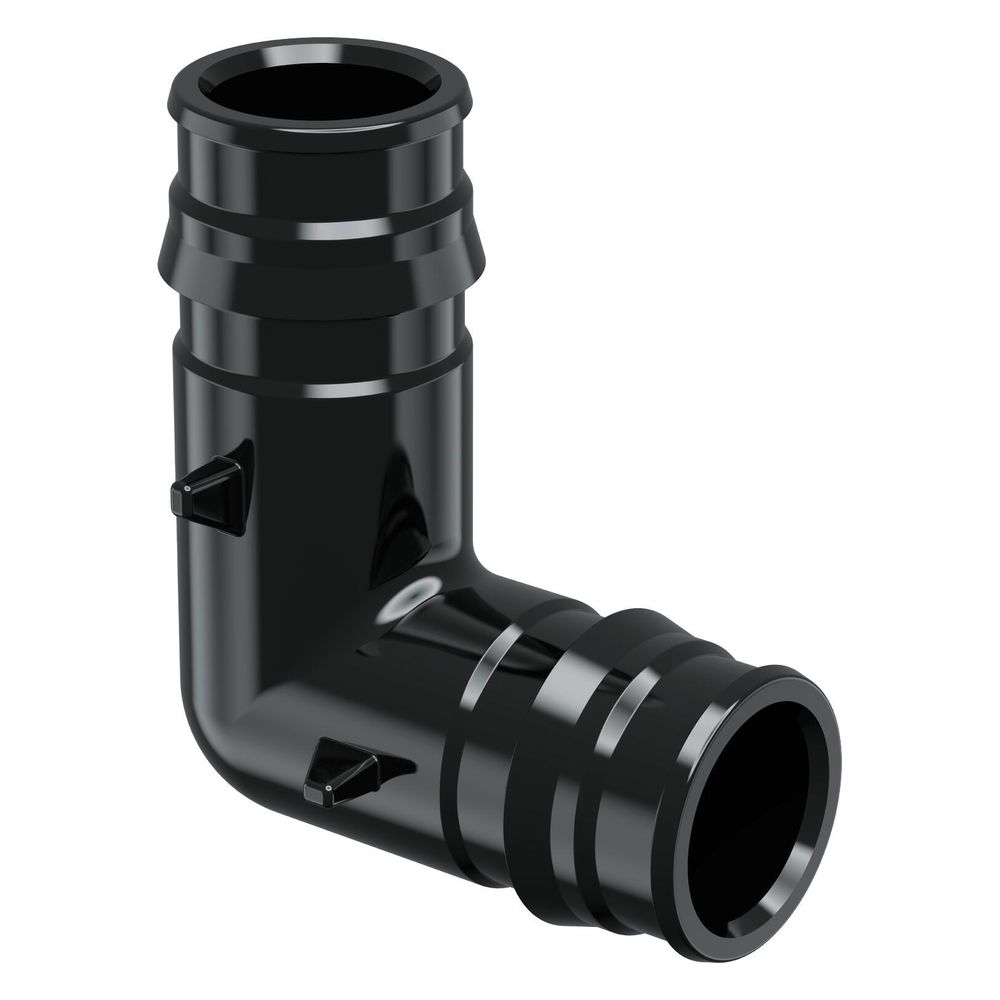

Uponor Q und E Winkel, 50x50mm, PPSU
Der Uponor Q und E Winkel 50x50mm aus PPSU ist ein spezialisiertes Bauteil für die 90-Grad-Umlenkung von Uponor PE-Xa Rohren der Typen SDR 11 und SDR 7,4. Als Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik ist dieser korrosionsfreie Winkel ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen. Es ist zu beachten, dass die Q&E Sicherungsringe separat bestellt werden müssen.
Welche Materialien und Konstruktionsmerkmale zeichnen den Winkel aus?
Dieser Winkel ist aus Polyphenylsulfon (PPSU) gefertigt, einem robusten Kunststoff, der für seine Korrosionsfreiheit und Beständigkeit bekannt ist. Beide Anschlüsse sind als Klemmringanschlüsse ausgeführt und für einen Rohraußendurchmesser von 50 mm konzipiert. Die Oberflächen der Anschlüsse sind unbehandelt, und das Fitting ist in Schwarz gehalten. Mit integrierten Stoßnocken und seiner systemgebundenen Ausführung ermöglicht der Winkel eine sichere und kompatible Verbindung mit Uponor PE-Xa Rohren.
Für welche Anwendungen ist der Uponor Q&E Winkel geeignet und welche Leistung bietet er?
Das Fittingsystem ist speziell für den Einsatz in Heizungs- und Trinkwasseranlagen entwickelt worden. Es ermöglicht eine präzise 90-Grad-Umlenkung und ist für eine maximale Temperatur- und Druckbelastung von 95 °C bei 6 bar oder 10 bar ausgelegt. Bei 20 °C hält der Winkel einem maximalen Arbeitsdruck von 10 bar stand. Seine zugfeste Eigenschaft trägt zur Langlebigkeit und Betriebssicherheit in anspruchsvollen Installationen bei.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 90 Grad
- Werkstoff: Polyphenylsulfon (PPSU)
- Anschlussart: Klemmring
- Rohraußendurchmesser Anschluss 1: 50 mm
- Rohraußendurchmesser Anschluss 2: 50 mm
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur- und Druckbelastung: 95 °C / 6 bar / 10 bar
- Zugfest: Ja
- Systemgebunden: Ja
- KIWA-Prüfsiegel: Ja
Der Uponor Q und E Winkel 50x50mm aus PPSU bietet eine zuverlässige und korrosionsfreie Lösung für die 90-Grad-Umlenkung in Heizungs- und Trinkwasserinstallationen. Mit seiner O-Ring-freien Verbindungstechnik und der Belastbarkeit von bis zu 95 °C sowie einem Arbeitsdruck von 10 bar bei 20 °C, stellt dieser Winkel eine dauerhaft dichte und zugfeste Verbindung für Uponor PE-Xa Rohre sicher.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1042859 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 44 |
| Arbeitslänge Anschluss 2 | 29 |
| Artikelnummer | UPONOR-1042859 |
| Ausführung | 1-teilig |
| EAN-13 | 6414907056062 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,18 kg |
| Hauptfarbe Fitting | schwarz |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 98 |
| Länge Anschluss 2 | 83 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 50 |
| Rohraußendurchmesser Anschluss 2 | 50 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
