Uponor Q&E Winkel, PPSU
7 weitere Ausführungen verfügbar
Beschreibung

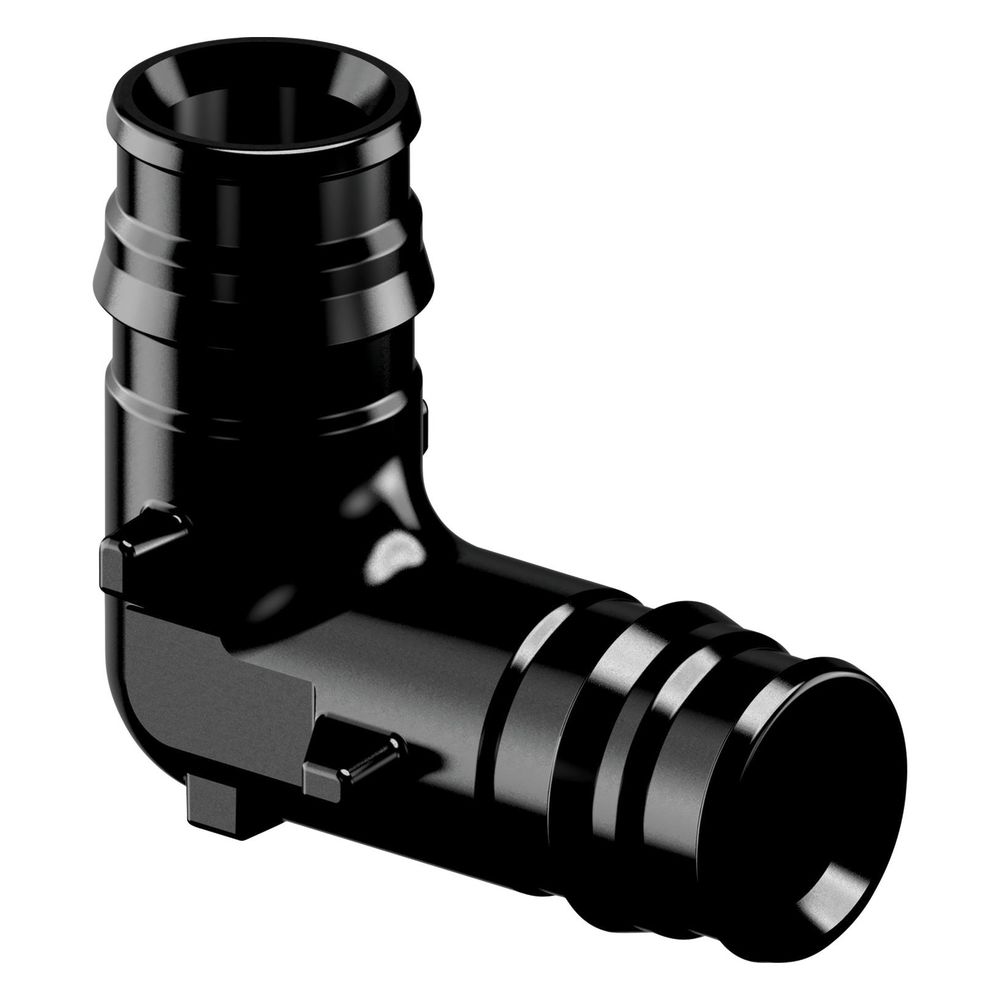

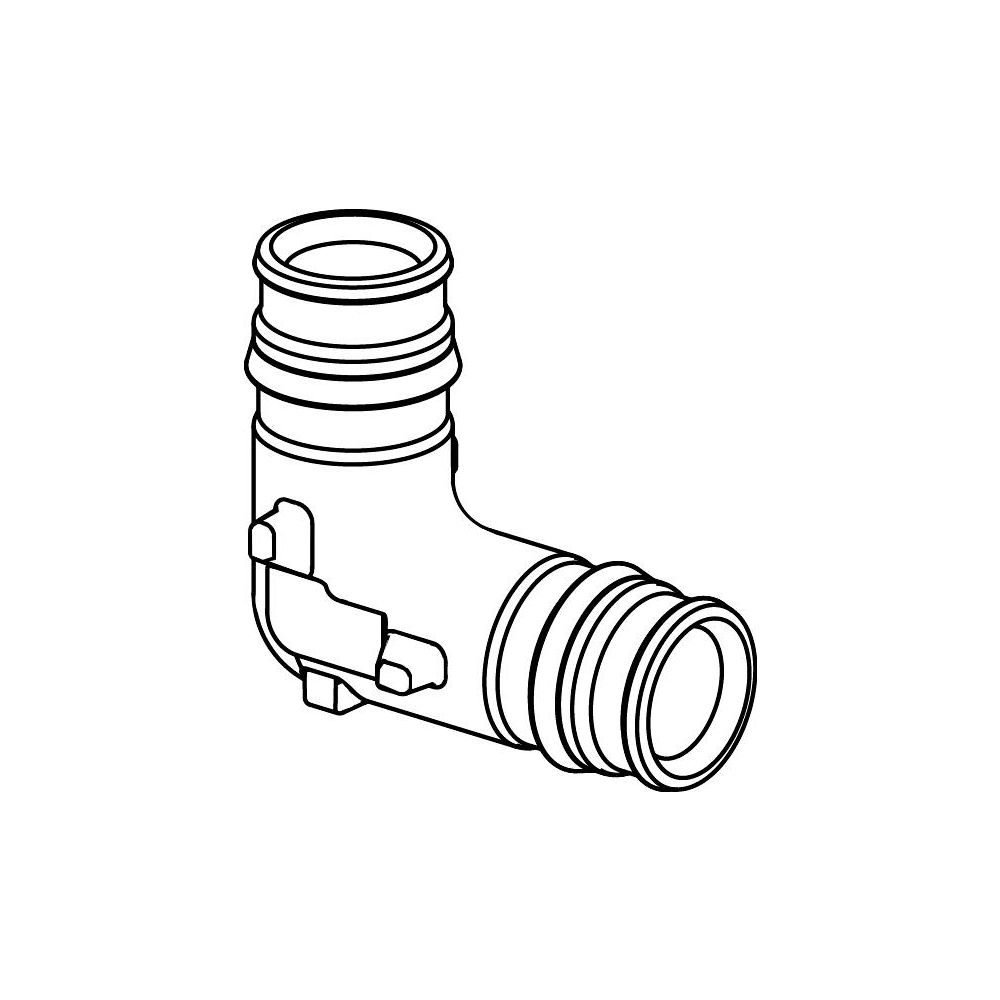

Uponor Q und E Winkel, 20x20mm, PPSU
Der Uponor Q&E Winkel PPSU, 20x20mm, ist ein einteiliges Fitting zur 90-Grad-Umlenkung von Uponor PE-Xa Rohren der Dimensionen SDR 11 und SDR 7,4. Gefertigt aus Polyphenylensulfon (PPSU), ist dieser Winkel korrosionsfrei und ein integraler Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik. Er eignet sich ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.
Wie ist der Uponor Q&E Winkel PPSU konstruiert?

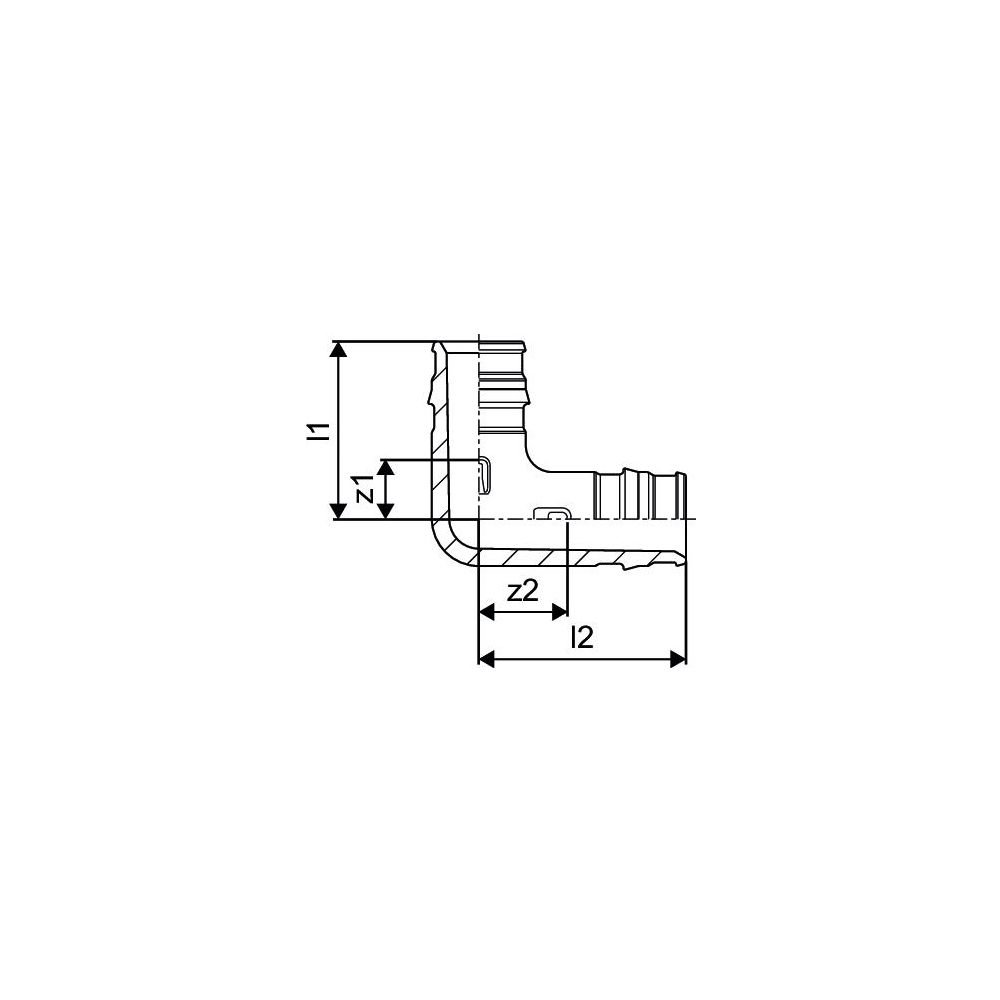

Der Winkel ist als einteiliges Fitting mit einem 90-Grad-Bogen ausgeführt. Er verfügt über zwei Klemmringanschlüsse, die jeweils einen Rohraußendurchmesser von 20 mm aufweisen. Beide Anschlüsse sind unbehandelt und bestehen aus Polyphenylensulfon (PPSU). Die Längen der Anschlüsse betragen 38,5 mm und 34 mm, mit Arbeitslängen von 16 mm beziehungsweise 12 mm. Das Fitting ist in Schwarz gehalten und mit Stoßnocken für eine sichere Verbindung ausgestattet.
Für welche Anwendungen ist der Winkel geeignet und welche Besonderheiten bietet er?
Dieses Fittingsystem ist speziell für den Einsatz in Heizungs- und Trinkwasserinstallationen konzipiert. Es ermöglicht die sichere Umlenkung von Uponor PE-Xa Rohren und ist für eine maximale Temperaturbelastung von 95 °C sowie einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Die Q&E-Verbindungstechnik ist systemgebunden und zugfest, was eine dauerhafte Dichtigkeit ohne O-Ringe ermöglicht. Der Winkel ist korrosionsfrei und erfüllt die Anforderungen der DIN EN 10226-1 für Außen- und Innengewinde. Die Eignung für Trinkwasseranwendungen wird durch DVGW- und KIWA-Prüfsiegel bestätigt. Es ist zu beachten, dass die Q&E Sicherungsringe separat bestellt werden müssen.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 90 Grad
- Rohraußendurchmesser Anschluss 1: 20 mm
- Rohraußendurchmesser Anschluss 2: 20 mm
- Werkstoff: Polyphenylensulfon (PPSU)
- Hauptfarbe: Schwarz
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur: 95 °C
- Zugfest: Ja
- Systemgebunden: Ja
Der Uponor Q&E Winkel PPSU 20x20mm bietet eine robuste und korrosionsfreie Lösung für die 90-Grad-Umlenkung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Mit seiner O-Ring-freien Q&E-Verbindungstechnik und der Beständigkeit gegenüber hohen Temperaturen bis 95 °C und Drücken bis 10 bar stellt dieser Fitting aus Polyphenylsulfon eine dauerhaft dichte und sichere Verbindung sicher, bestätigt durch DVGW- und KIWA-Prüfsiegel.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1008680 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 16 |
| Arbeitslänge Anschluss 2 | 12 |
| Artikelnummer | UPONOR-1008680 |
| Ausführung | 1-teilig |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 6414907051012 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,012 kg |
| Hauptfarbe Fitting | schwarz |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 38,5 |
| Länge Anschluss 2 | 34 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
