Uponor Q&E Winkel, PPSU
7 weitere Ausführungen verfügbar
Beschreibung

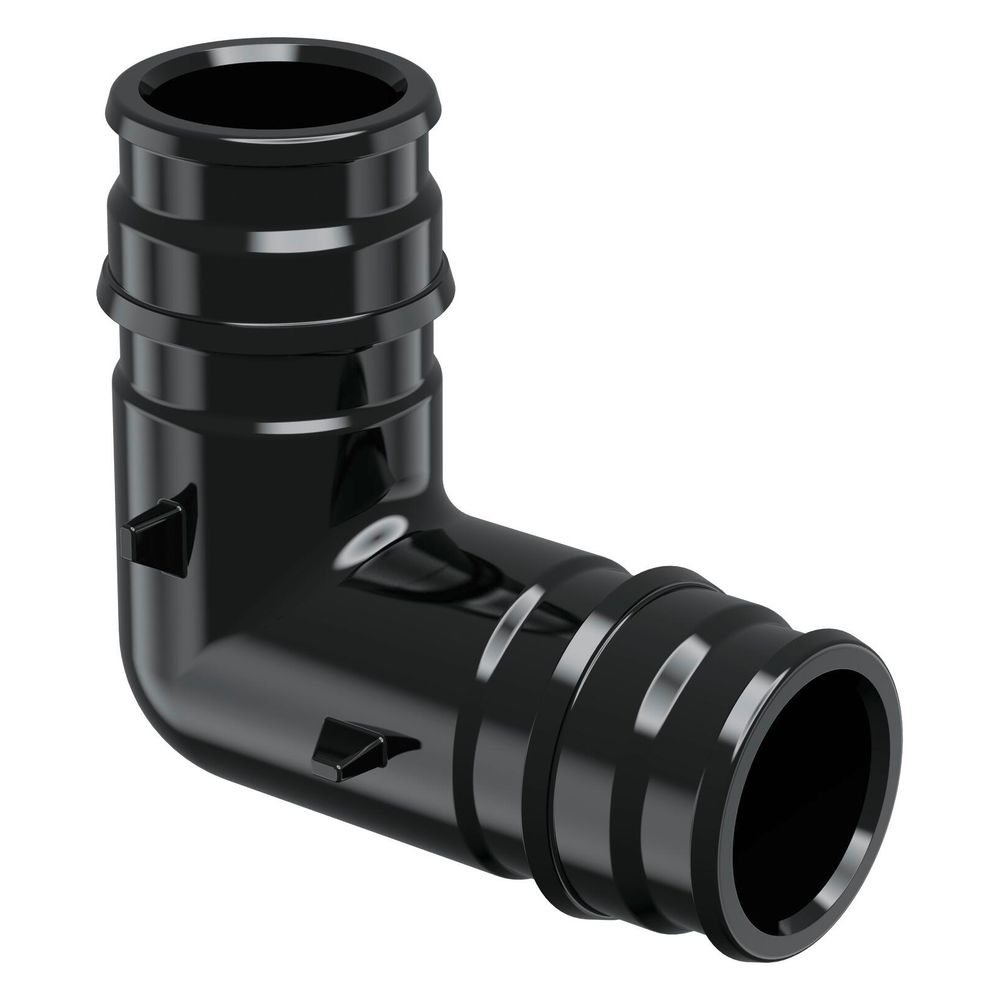

Uponor Q und E Winkel, 40x40mm, PPSU
Der Uponor Q und E Winkel 40x40mm aus PPSU ist ein spezialisiertes Fitting für die 90-Grad-Umlenkung von Uponor PE-Xa Rohren der Typen SDR 11 und SDR 7,4. Dieses korrosionsfreie Bauteil ist ein wesentlicher Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik. Es eignet sich ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen. Die benötigten Q&E Sicherungsringe müssen separat bestellt werden.
Welche Materialien und Eigenschaften zeichnen den Winkel aus?
Der Uponor Q und E Winkel ist aus Polyphenylsulfon (PPSU) gefertigt, einem robusten Kunststoffmaterial, das für seine Korrosionsbeständigkeit bekannt ist. Das einteilige Fitting in schwarzer Farbe verfügt über zwei Klemmringanschlüsse mit einem Rohraußendurchmesser von jeweils 40 mm. Die Anschlusslängen betragen 73,5 mm und 65 mm, mit Arbeitslängen von 29 mm beziehungsweise 21 mm. Das Bauteil ist zugfest und mit Stoßnocken versehen, die eine sichere Montage unterstützen. Die Oberflächen der Anschlüsse sind unbehandelt.
Für welche Anwendungen ist der Q&E Winkel geeignet?
Dieser Winkel ist systemgebunden und speziell für die Verwendung mit Uponor PE-Xa Rohren der Dimensionen SDR 11 und SDR 7,4 konzipiert. Er findet Anwendung in Fittingsystemen für Heizungs- und Trinkwasserinstallationen, wo eine zuverlässige und dauerhafte Verbindung erforderlich ist. Die O-Ring-freie Verbindungstechnik sichert eine langfristige Dichtheit. Ein KIWA-Prüfsiegel bestätigt die Qualität und Sicherheit des Produkts im Trinkwasserbereich.
Welche Druck- und Temperaturbereiche sind zulässig?
Der Uponor Q und E Winkel ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Bei einer maximalen Temperatur von 95 °C beträgt die zulässige Druckbelastung 6 bar. Diese Spezifikationen ermöglichen einen flexiblen und sicheren Einsatz in verschiedenen Systemen.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 90 Grad
- Werkstoff: Polyphenylsulfon (PPSU)
- Hauptfarbe: Schwarz
- Rohraußendurchmesser Anschluss 1: 40 mm
- Rohraußendurchmesser Anschluss 2: 40 mm
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur: 95 °C
- Zugfest: Ja
- KIWA-Prüfsiegel: Ja
Der Uponor Q und E Winkel 40x40mm aus PPSU bietet eine korrosionsfreie und dauerhafte Lösung für die 90-Grad-Umlenkung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Gefertigt aus robustem Polyphenylsulfon, ist dieser Winkel für Rohraußendurchmesser von 40 mm konzipiert und hält einem maximalen Arbeitsdruck von 10 bar bei 20 °C sowie 6 bar bei 95 °C stand. Seine O-Ring-freie Verbindungstechnik sichert eine langfristige Dichtheit im System.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1008683 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 29 |
| Arbeitslänge Anschluss 2 | 21 |
| Artikelnummer | UPONOR-1008683 |
| Ausführung | 1-teilig |
| EAN-13 | 6414907051043 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,09 kg |
| Hauptfarbe Fitting | schwarz |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 73,5 |
| Länge Anschluss 2 | 65 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 40 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
