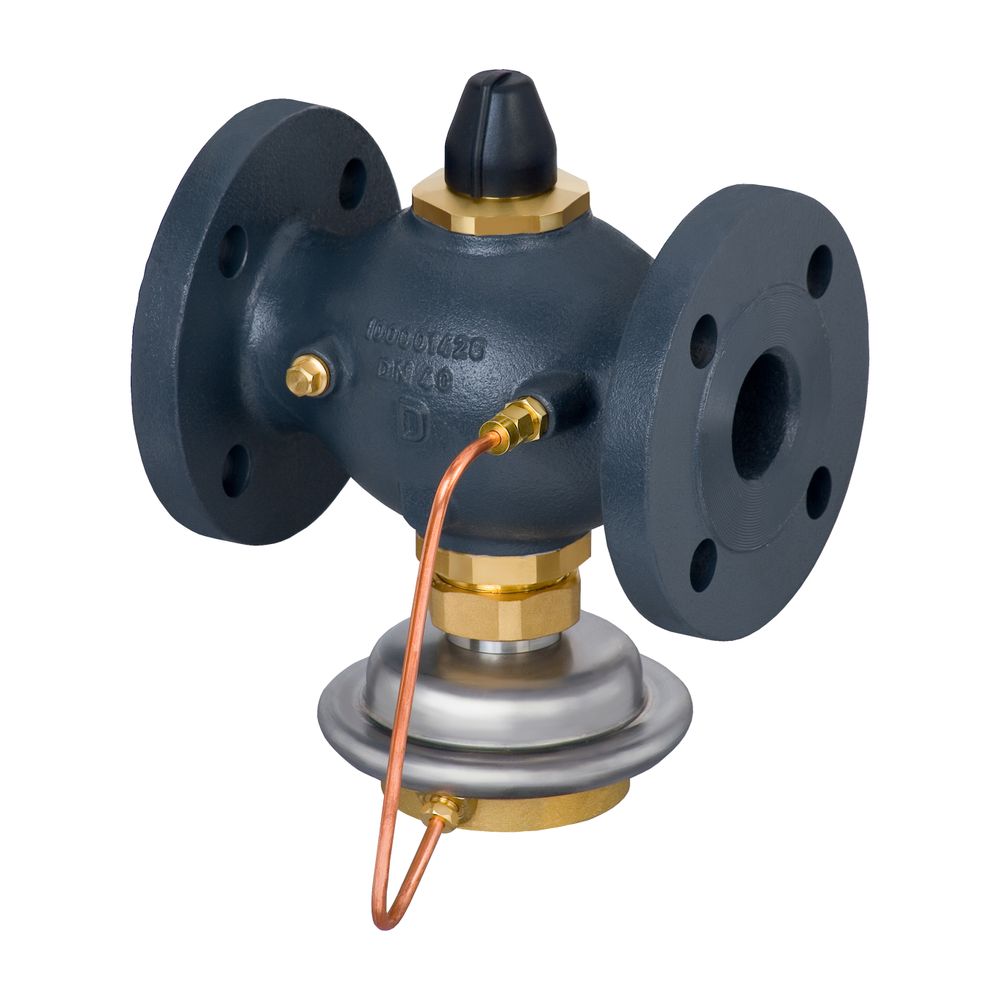

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 32, Kvs 12,5, 0,5 bar, PN 25, mit Flansch

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 32 ist eine selbsttätige Lösung für die präzise Regelung von Differenzdruck und Volumenstrom in Heiz- und Kühlsystemen. Speziell für den Einbau im Rücklauf von Fernwärmeanlagen konzipiert, zeichnet sich dieses Modell durch einen festen Differenzdrucksollwert von 0,5 bar, einen Kvs-Wert von 12,5 m³/h und eine robuste Flanschverbindung nach DIN 2501-C aus. Mit einem Nenndruck von PN 25 und der Fähigkeit, Medien bis 150 °C zu verarbeiten, ist der Regler für anspruchsvolle Anwendungen geeignet.

Welche Funktion erfüllt der Danfoss AVPB-F Regler?

Der Danfoss AVPB-F ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der vorrangig in Fernwärmeanlagen zum Einsatz kommt. Seine Hauptaufgabe ist es, den Differenzdruck zu regulieren und einen voreingestellten maximalen Volumenstrom nicht zu überschreiten. Das Ventil schließt zuverlässig, sobald der Differenzdruck ansteigt oder der definierte Volumenstrom überschritten wird. Diese druckentlastete Ventilkonstruktion ermöglicht eine stabile und effiziente Betriebsweise.

Wie ist der AVPB-F aufgebaut und welche Materialien werden verwendet?

Der Regler besteht aus einem Regelventil mit integrierter Volumenstrombegrenzung und einem Antrieb mit Stellmembrane. Die Ausführung AVPB-F verfügt über einen festen Differenzdrucksollwert von 0,5 bar und kommt ohne Handgriff zur Einstellung aus. Das Ventilgehäuse ist aus widerstandsfähigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3) gefertigt. Für den Ventilsitz wird Edelstahl W.-Nr. 1.4571 verwendet, während der Ventilkegel aus Edelstahl W.-Nr. 1.4404 besteht. Die Kegeldichtung ist aus EPDM gefertigt. Der Stellantrieb setzt sich aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As zusammen, ergänzt durch eine gewebeverstärkte EPDM-Membrane. Der Anschluss erfolgt über Flansche nach DIN 2501-C.

Für welche Medien und Temperaturbereiche ist der Regler geeignet?

Der Danfoss AVPB-F ist für den Einsatz mit Heiz- und Kühlwasser sowie glykolhaltigem Wasser mit einem Anteil von bis zu 30 % konzipiert. Der Temperaturbereich für das Medium liegt zwischen 2 °C und 150 °C, was eine breite Anwendung in verschiedenen Systemen ermöglicht. Der maximale Differenzdruck beträgt 16 bar, was die Robustheit des Reglers unterstreicht.

Welche technischen Leistungsdaten sind relevant?

Der Differenzdruckregler AVPB-F DN 32 verfügt über einen Kvs-Wert von 12,5 m³/h und ist für einen maximalen Differenzdruck von 16 bar ausgelegt. Der maximale Volumenstrom beträgt 10,0 m³/h, wobei der Volumenstrombereich zwischen 0,6 und 8,0 m³/h liegt. Der feste Differenzdruck-Sollwert beträgt 0,5 bar. Die Nenndruckstufe von PN 25 ermöglicht den Einsatz in druckfesten Systemen.

Technische Daten

• Nenndurchmesser DN: 32
• Kvs-Wert: 12,5 m³/h
• Nenndruck PN: 25
• Sollwert Differenzdruck: 0,5 bar
• Maximaler Differenzdruck: 16 bar
• Maximaler Volumenstrom: 10,0 m³/h
• Volumenstrombereich: 0,6 - 8,0 m³/h
• Mediumtemperatur: 2 - 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Anschluss: Flansch

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 32 mit einem Kvs-Wert von 12,5 m³/h und einem festen Differenzdrucksollwert von 0,5 bar bietet eine zuverlässige und wartungsarme Lösung für die Volumenstrom- und Differenzdruckregelung in Fernwärmeanlagen. Seine robuste Bauweise aus Sphäroguss und Edelstahl sowie die Eignung für Medientemperaturen von 2 bis 150 °C tragen zu einer langen Lebensdauer und hohen Betriebssicherheit bei.
