Beschreibung

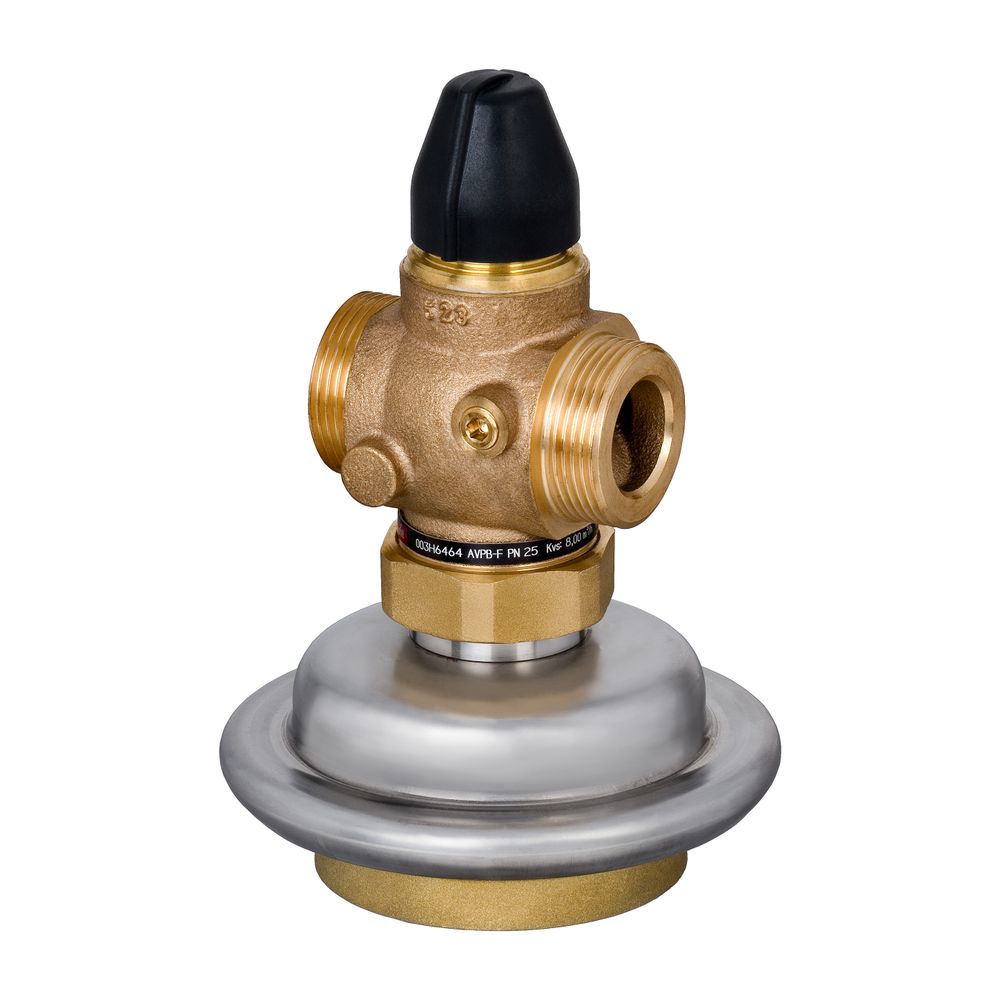

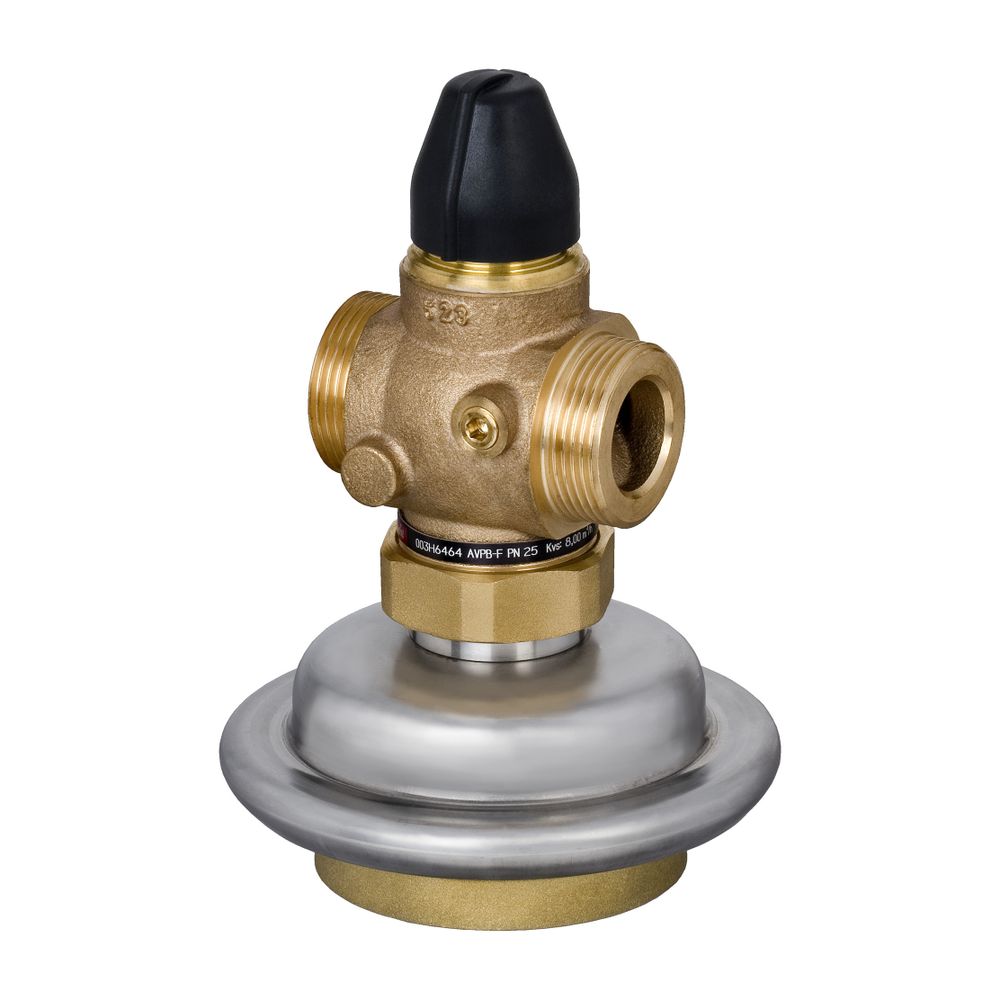

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 20, Kvs 6,3m3/h, 0,5 bar, PN 25, G 1" A
Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 20 ist eine selbsttätige Lösung für die präzise Regelung von Differenzdruck und Volumenstrom. Dieses Modell mit einem Kvs-Wert von 6,3 m³/h und einem festen Differenzdrucksollwert von 0,5 bar ist speziell für den Einbau im Rücklauf von Fernwärmeanlagen sowie Warm- und Heißwasseranlagen konzipiert. Es stellt eine zuverlässige Funktion bei einem Nenndruck von PN 25 und Medientemperaturen von 2 bis 150 °C sicher.
Wie funktioniert der Danfoss AVPB-F?
Der AVPB-F ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der vorrangig in Fernwärmeanlagen zum Einsatz kommt. Seine Funktion besteht darin, den Differenzdruck zu stabilisieren und den Volumenstrom auf einen maximal eingestellten Wert zu begrenzen. Der Regler schließt automatisch, sobald der Differenzdruck ansteigt oder der voreingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit Volumenstrombegrenzung und einem Antrieb mit Stellmembrane. Im Gegensatz zur AVPB-Ausführung verfügt die AVPB-F Variante über einen festen Differenzdrucksollwert von 0,5 bar und keinen Handgriff zur Einstellung.
Für welche Medien und Temperaturen ist der AVPB-F geeignet?
Der Regler ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis zu 30 % geeignet. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was den Einsatz in Warm- und Heißwasseranlagen ermöglicht. Das Gehäuse des Danfoss AVPB-F besteht aus robustem Rotguss (Bronze Rg 5), was eine hohe Beständigkeit gegenüber den Betriebsbedingungen sicherstellt.
Welche Anschluss- und Leistungsdaten sind relevant?
Der AVPB-F ist für den Einbau im Rücklauf vorgesehen. Die Anschlüsse erfolgen über ein Außengewinde G 1 A nach ISO 228/1. Der Regler ist für einen Nenndruck von PN 25 ausgelegt und verträgt einen maximal zulässigen Differenzdruck von 20 bar. Der Kvs-Wert des Reglers beträgt 6,3 m³/h, und der spezifische Durchflussbereich liegt zwischen 0,1 und 2,7 m³/h.
Technische Daten
- Nennweite: DN 20
- Kvs-Wert: 6,3 m³/h
- Differenzdruckfestwert: 0,5 bar
- Nenndruck: PN 25
- Max. zul. Differenzdruck: 20 bar
- Mediumtemperatur: 2 bis 150 °C
- Anschluss: Außengewinde G 1 A
- Einbauposition: Rücklauf
- Werkstoff Gehäuse: Bronze (Rg 5)
- Durchflussbereich: 0,1 bis 2,7 m³/h
Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 20 bietet eine zuverlässige und präzise Steuerung für Heizungs- und Fernwärmeanlagen. Mit seinem festen Differenzdrucksollwert von 0,5 bar, dem Kvs-Wert von 6,3 m³/h und der robusten Rotguss-Konstruktion für PN 25 und Temperaturen bis 150 °C ist er eine effiziente Lösung zur Optimierung des Anlagenbetriebs.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003H6463 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6463 |
| Bauhöhe | 212 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421539828 |
| Gewicht | 2,914 kg |
| Kvs-Wert | 6,3 |
| Max Druckunterschied bei 20 °C | 20 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 20 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
