Beschreibung

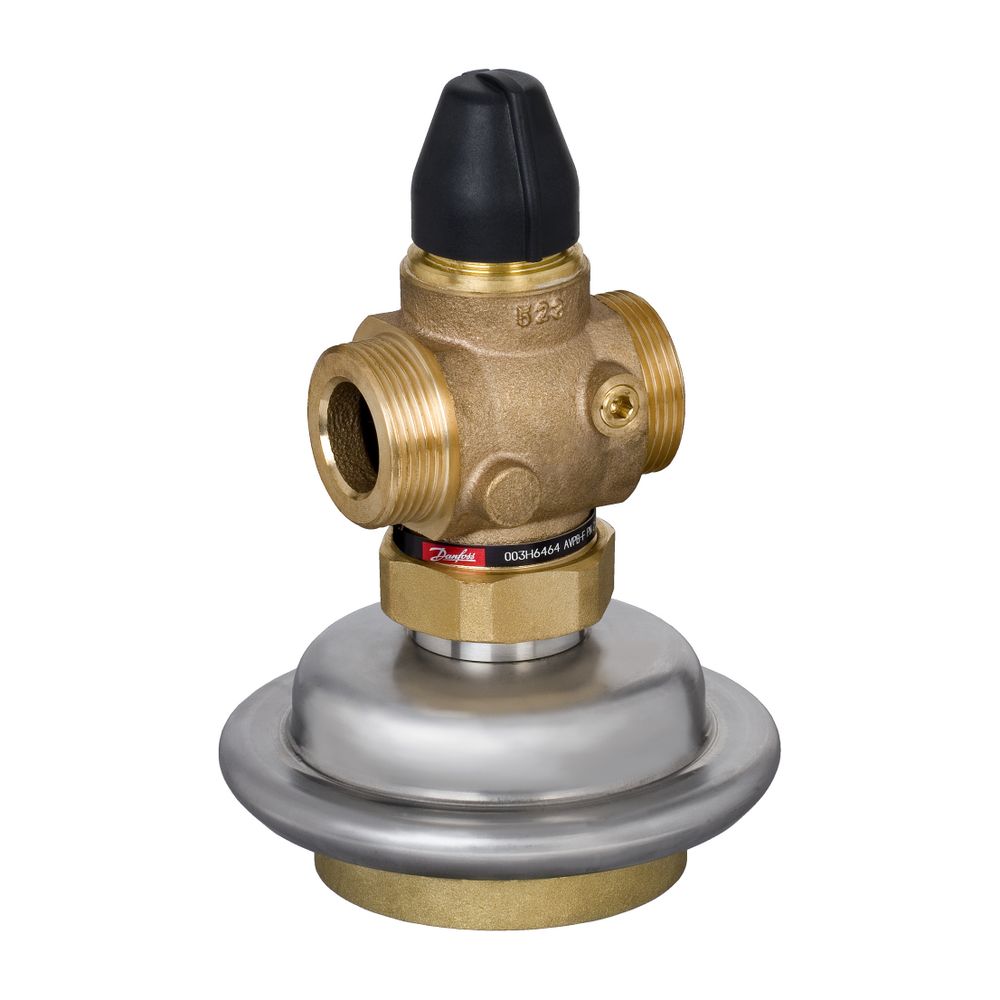

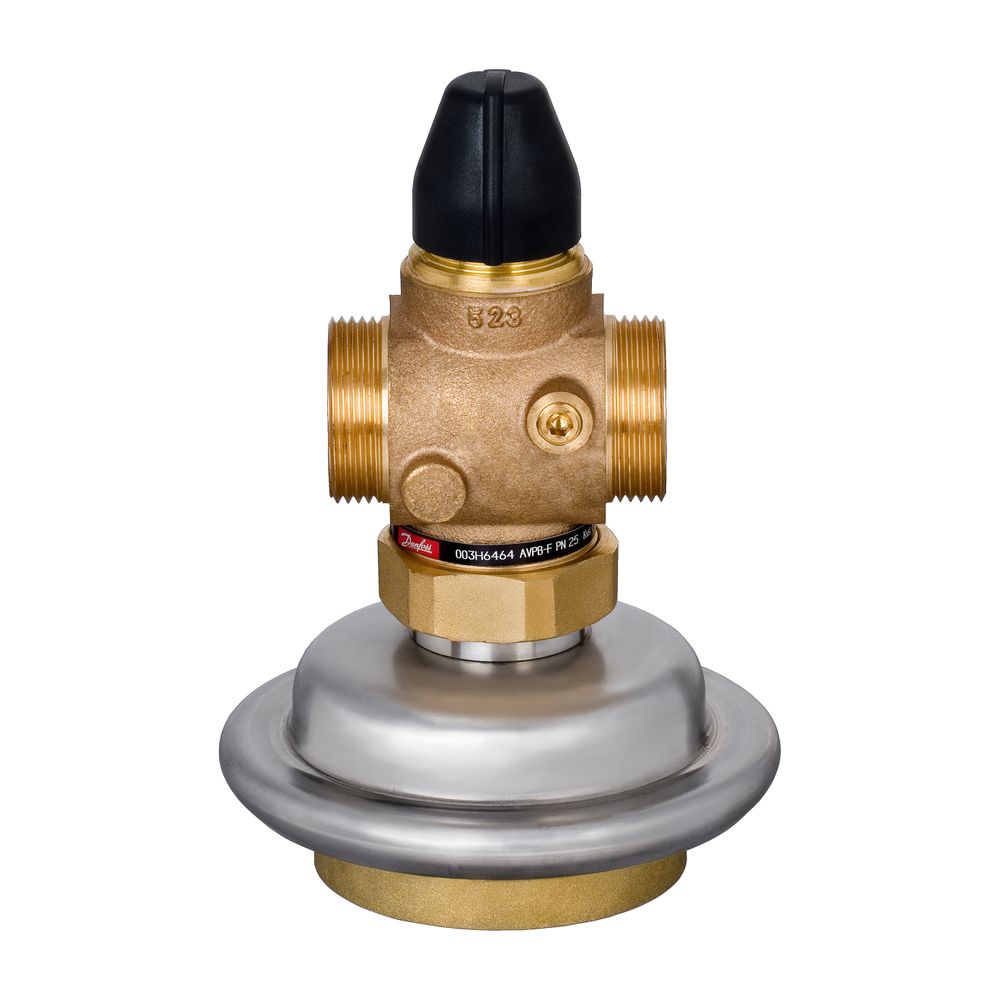

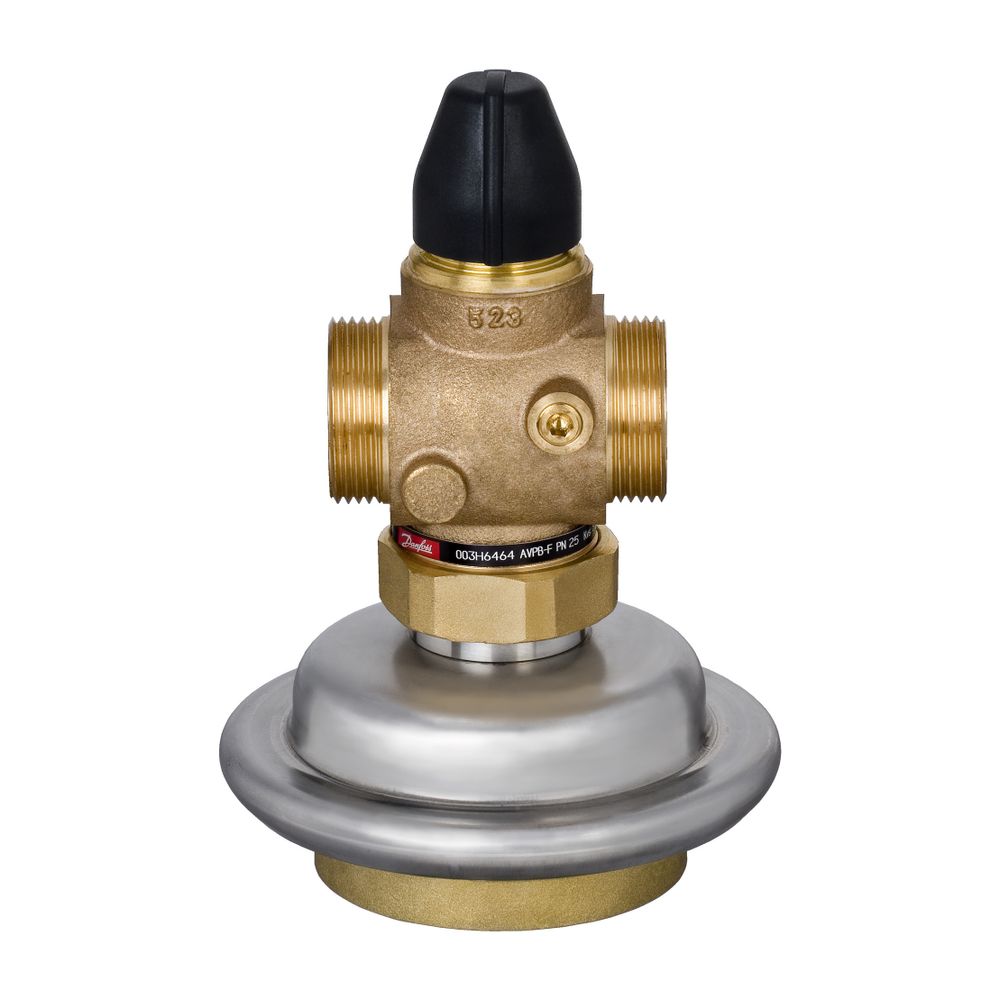

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 25, Kvs 8,0m3/h, 0,5 bar, PN 25, G 1 1/4" A
Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 25 ist eine selbsttätige Lösung für die präzise Regelung in Fernwärme-, Warm- und Heißwasseranlagen. Mit einem Kvs-Wert von 8,0 m³/h, einem festen Differenzdrucksollwert von 0,5 bar und einem Nenndruck von PN 25 ist dieses Gerät für Medientemperaturen von 2 °C bis 150 °C ausgelegt. Der Regler wird im Rücklauf eingebaut und verfügt über Anschlüsse mit Außengewinde G 1 1/4 A nach ISO 228/1.
Wie funktioniert der Danfoss AVPB-F?
Der AVPB-F ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der den Durchfluss in Fernwärmeanlagen überwacht und steuert. Er schließt automatisch, wenn der Differenzdruck ansteigt oder der eingestellte maximale Volumenstrom überschritten wird. Im Gegensatz zur Variante AVPB besitzt der AVPB-F einen festen Differenzdrucksollwert von 0,5 bar, der nicht verändert werden kann. Das Regelventil ist mit einer Stellmembrane ausgestattet, die den Volumenstrom begrenzt und so für einen konstanten Durchfluss sorgt.
Welche technischen Merkmale zeichnen den AVPB-F aus?
Das Gehäuse des AVPB-F besteht aus Rotguss (Bronze Rg 5) und ist für einen maximal zulässigen Differenzdruck von 20 bar ausgelegt. Die Nennweite beträgt DN 25, der Nenndruck PN 25. Das Gerät ist für den Einbau im Rücklauf vorgesehen und kann mit Zirkulationswasser oder glykolhaltigem Wasser bis zu 30 % bei Temperaturen von 2 bis 150 °C betrieben werden. Die Anschlüsse sind als Außengewinde G 1 1/4 A nach ISO 228/1 ausgeführt. Der Durchflusseinstellbereich liegt zwischen 0,1 und 4,5 m³/h.
Welche Vorteile bietet der AVPB-F in der Praxis?
Der AVPB-F benötigt keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation. Durch die Kombination aus Differenzdruckregelung und Volumenstrombegrenzung trägt das Gerät zur Stabilisierung des hydraulischen Systems bei und verhindert Überlastungen durch zu hohe Durchflussmengen. Die robuste Bauweise aus Rotguss (Bronze Rg 5) trägt zu einer langen Lebensdauer auch unter anspruchsvollen Betriebsbedingungen bei.
Technische Daten
- Nenndurchmesser: DN 25
- Kvs-Wert: 8,0 m³/h
- Differenzdruckfestwert: 0,5 bar
- Nenndruck: PN 25
- Maximaler zulässiger Differenzdruck: 20 bar
- Mediumtemperatur: 2 bis 150 °C
- Anschluss: Außengewinde G 1 1/4 A nach ISO 228/1
- Gehäusematerial: Rotguss (Bronze Rg 5)
- Durchflusseinstellbereich: 0,1 bis 4,5 m³/h
- Einbauposition: Rücklauf
Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 25 bietet eine zuverlässige Regelung des Volumenstroms in Fernwärme-, Warm- und Heißwasseranlagen. Mit seinem festen Differenzdrucksollwert von 0,5 bar, dem Kvs-Wert von 8,0 m³/h und der Temperaturbeständigkeit bis 150 °C ist das Gerät eine langlebige Komponente für den effizienten Betrieb.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003H6464 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6464 |
| Bauhöhe | 210 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421539835 |
| Gewicht | 3,118 kg |
| Kvs-Wert | 8 |
| Max Druckunterschied bei 20 °C | 20 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 25 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
