Beschreibung

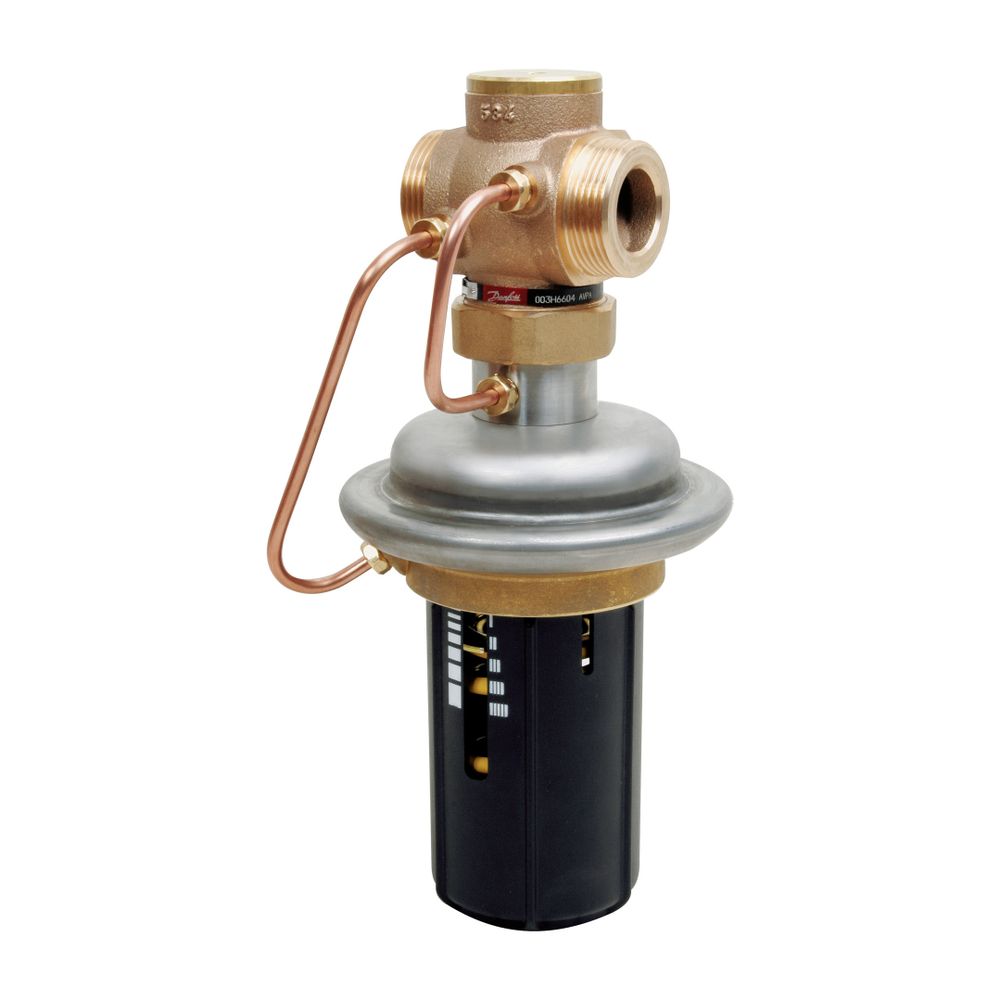

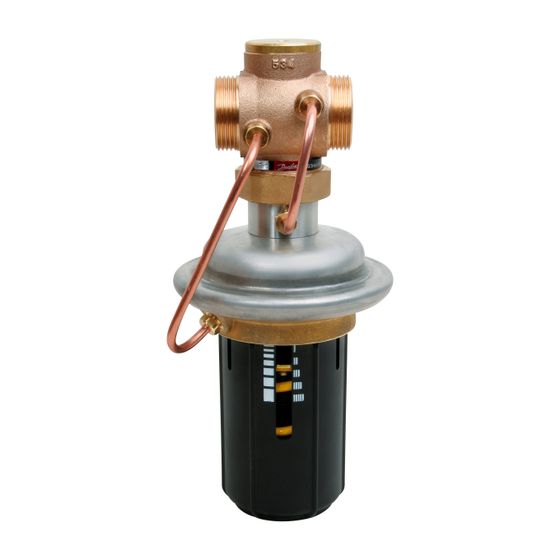

Danfoss Differenzdruck-Überströmregler AVPA DN 50, Kvs 25, 0,2-1,0 bar, PN 25, G 2 1/2" A
Der Danfoss Differenzdruck-Überströmregler AVPA DN 50 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 20 m³/h und einem Einstellbereich von 0,2 bis 1,0 bar sorgt dieser Regler mit einem Nenndruck von PN 25 für eine zuverlässige Differenzdruckregelung. Er ist drucklos geschlossen und öffnet bei steigendem Differenzdruck, um die Systemstabilität zu sichern.
Welche Funktion erfüllt der Danfoss AVPA Differenzdruck-Überströmregler?
Der AVPA ist ein selbsttätiger Differenzdruck-Überströmregler, der vorrangig in Fernwärmesystemen zur Aufrechterhaltung eines konstanten Differenzdrucks eingesetzt wird. Das Ventil ist im Ruhezustand geschlossen und öffnet sich progressiv bei einem Anstieg des Differenzdrucks. Der Regler setzt sich aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einem Handgriff zur präzisen Einstellung des gewünschten Differenzdrucksollwerts zusammen.
Für welche Medien und Temperaturen ist der Regler geeignet?
Der Differenzdruck-Überströmregler AVPA ist für den Betrieb mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der Temperaturbereich für das Medium liegt zwischen 2 °C und 150 °C, was eine flexible Anwendung in Heiz- und Kühlkreisläufen ermöglicht.
Welche Materialien stellen die Robustheit des Reglers sicher?
Das Ventilgehäuse des Reglers besteht aus widerstandsfähigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 gefertigt, während der Ventilkegel aus Edelstahl W.-Nr. 1.4404 besteht. Eine Kegeldichtung aus EPDM und eine Membran aus EPDM im Stellantrieb, der selbst aus Edelstahl W.Nr.1.4301 und CuZn36Pb2As gefertigt ist, sichern die Dichtheit und Langlebigkeit der Komponenten.
Technische Daten
- Nennweite: DN 50
- Anschluss: G 2 1/2 A Außengewinde
- Kvs-Wert: 20 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck: 16 bar
- Sollwert Differenzdruck: 0,2 - 1,0 bar
- Temperaturbereich Medium: 2 - 150 °C
- Bauhöhe: 178
- Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
Der Danfoss Differenzdruck-Überströmregler AVPA DN 50 ist eine zuverlässige Lösung für die Differenzdruckregelung in Fernwärmesystemen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einem Kvs-Wert von 20 m³/h und einem breiten Temperaturbereich von 2 bis 150 °C, ermöglicht einen stabilen und effizienten Betrieb. Der Regler mit einem Nenndruck von PN 25 und einem Einstellbereich von 0,2 bis 1,0 bar ist eine langlebige Komponente für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003H6601 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6601 |
| Bauhöhe | 178 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 5702421541203 |
| Gewicht | 6,846 kg |
| Kvs-Wert | 20 |
| Max Druckunterschied bei 20 °C | 16 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 50 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen EN-GJS-400-18 (GGG 40.3) |
| WEEE-Nr. | 66490570 |
