Glen Dimplex Luft-Wasser-Wärmepumpe reversibel M Flex 0609HBC, Splitausführung zum Heizen und Kühlen, 4,7kW bei A7/W35, R410a

Die GD reversible Wärmepumpe M Flex 0609 von Dimplex ist ein hocheffizientes Luft/Wasser-Wärmepumpensystem in Splitausführung, das sowohl zum Heizen als auch zum Kühlen eingesetzt werden kann. Mit einer Anschlussspannung von 230 V und integrierter Inverterregelung passt sich das System flexibel an den tatsächlichen Bedarf an. Es erreicht hohe Energieeffizienzklassen von A++ bei 35 °C und A+ bei 55 °C Raumheizung.

Wie ist das Dimplex M Flex 0609 System aufgebaut?

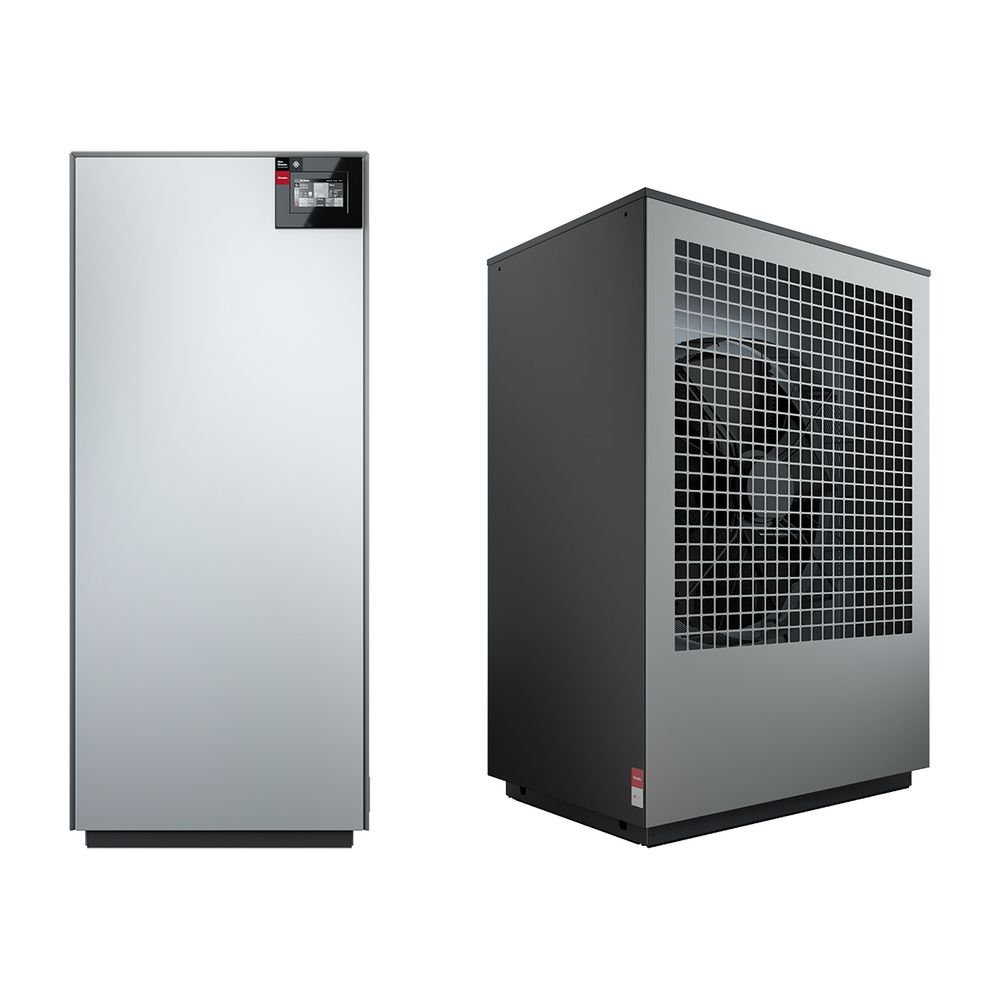

Das Dimplex M Flex 0609 Wärmepumpensystem ist als Splitausführung konzipiert und besteht aus einem kompakten Außenmodul und einer innen aufgestellten Hydraulikeinheit. Diese Komponenten werden über eine Last-, Kommunikations- und Kältemittelleitung miteinander verbunden. Die Außeneinheit mit den Maßen 850 x 1230 x 600 mm (BxHxT) ist für eine wandnahe Aufstellung mit einem Mindestabstand von 0,4 Metern ausgelegt und verfügt über einen langsam laufenden, leisen EC-Eulenflügel-Ventilator. Die Hydraulikeinheit ist für geringen Platzbedarf optimiert und flexibel erweiterbar.

Welche Regelungs- und Steuerungsfunktionen bietet die Wärmepumpe?

Die integrierte Inverterregelung der Dimplex M Flex 0609 passt die Wärmepumpenleistung präzise an den tatsächlichen Heiz- oder Warmwasserbedarf an, was einen effizienten und bedarfsgerechten Betrieb sicherstellt. Die Steuerung erfolgt witterungsabhängig über den integrierten Wärmepumpenmanager WPM Touch mit Touch-Display. Dieser ermöglicht eine komfortable Bedienung und die Abdeckung von bis zu zwei zusätzlichen Funktionen, wie einem gemischten Heizkreis oder der Einbindung bivalenter Kessel und regenerativer Wärmequellen wie Solarthermie. Eine optionale Internetanbindung über das Zubehör NWPM Touch ermöglicht die Steuerung via Dimplex Home App.

Welche Komponenten sind in der Hydraulikeinheit integriert?

Die Hydraulikeinheit der Dimplex M Flex 0609 enthält eine Reihe betriebsfertig verdrahteter Komponenten. Dazu zählen die Wärmepumpen-Regelung mit Touch-Display, ein Reihen-Pufferspeicher (50 l) und ein doppelt differenzdruckloser Verteiler für hohe Betriebssicherheit. Ein Drei-Wege-Umschaltventil für Heizbetrieb/Warmwasserbereitung sowie eine elektrisch umschaltbare Rohrheizung mit 2, 4 oder 6 kW zur optionalen Unterstützung sind ebenfalls integriert. Eine Hocheffizienz-Umwälzpumpe für den Erzeuger- und Verbraucherkreis (EEl ? 0,2), ein Ausdehnungsgefäß mit 24 l und ein Sicherheitsventil runden die Ausstattung ab.

Welche Leistungs- und Effizienzwerte zeichnen die Wärmepumpe aus?

Die Dimplex M Flex 0609 erreicht eine Heizleistung von 4,7 kW bei A7/W35 mit einem COP von 4,76. Bei -7/35 °C beträgt die Heizleistung 6 kW. Die integrierte Kühlfunktion liefert eine Kühlleistung von 0 bis 4,8 kW bei 35/18 °C. Die Energieeffizienzklasse für Raumheizung liegt bei A++ (35 °C) und A+ (55 °C). Der SCOP beträgt 3,85 für Niedrigtemperaturanwendungen (35 °C) und 2,93 für Mitteltemperaturanwendungen (55 °C). Als Kältemittel wird R410a verwendet.

Welche Anschluss- und Betriebsparameter sind zu beachten?

Die Wärmepumpe benötigt eine Anschlussspannung von 230 V, 50 Hz. Die Außengewindeanschlüsse des Abgabesystems haben einen Nenndurchmesser von 1 1/4 Zoll (32 mm). Die maximale Leitungslänge zwischen Innen- und Außeneinheit beträgt 30 m. Die maximale Heizungsvorlauftemperatur liegt bei 60 °C. Das Außengerät besitzt die Schutzart IP24, das Innengerät IP21. Der Schallleistungspegel des Außengeräts beträgt 52 dB(A) und das Schalldruckniveau des Innengeräts 34 dB(A) bei 1 m Entfernung.

Technische Daten

• Heizleistung bei 7/35 °C: 4,7 kW
• COP bei 7/35 °C: 4,76
• Kühlleistung bei 35/18 °C: 0 - 4,8 kW
• Energieeffizienzklasse Raumheizung (35 °C): A++
• Energieeffizienzklasse Raumheizung (55 °C): A+
• Max. Heizungsvorlauftemperatur: 60 °C
• Volumen Reihen-Pufferspeicher: 50 l
• Volumen Ausdehnungsgefäß: 24 l
• Schallleistungspegel Außengerät: 52 dB(A)
• Schalldruckniveau Innengerät: 34 dB(A)

Die Dimplex M Flex 0609 reversible Luft/Wasser-Wärmepumpe bietet eine flexible und energieeffiziente Lösung für Heizung und Kühlung. Mit einer Heizleistung von 4,7 kW bei A7/W35 und einer Kühlleistung von bis zu 4,8 kW sowie den Energieeffizienzklassen A++ und A+ stellt sie eine leistungsstarke Option dar. Die integrierte Inverterregelung und der Wärmepumpenmanager WPM Touch ermöglichen eine präzise Steuerung und hohen Komfort im Betrieb.

Lieferumfang

• 1x Außenmodul
• 1x Hydraulikeinheit
• 1x Schmutzfänger
• 1x Durchflusssensor
• 1x Drucksensor
• 1x Vorlauffühler (Norm NTC-2)
• 1x Rücklauffühler (Norm NTC-2)
• 1x Außenfühler (Norm NTC-2)
• 1x Warmwasserfühler
