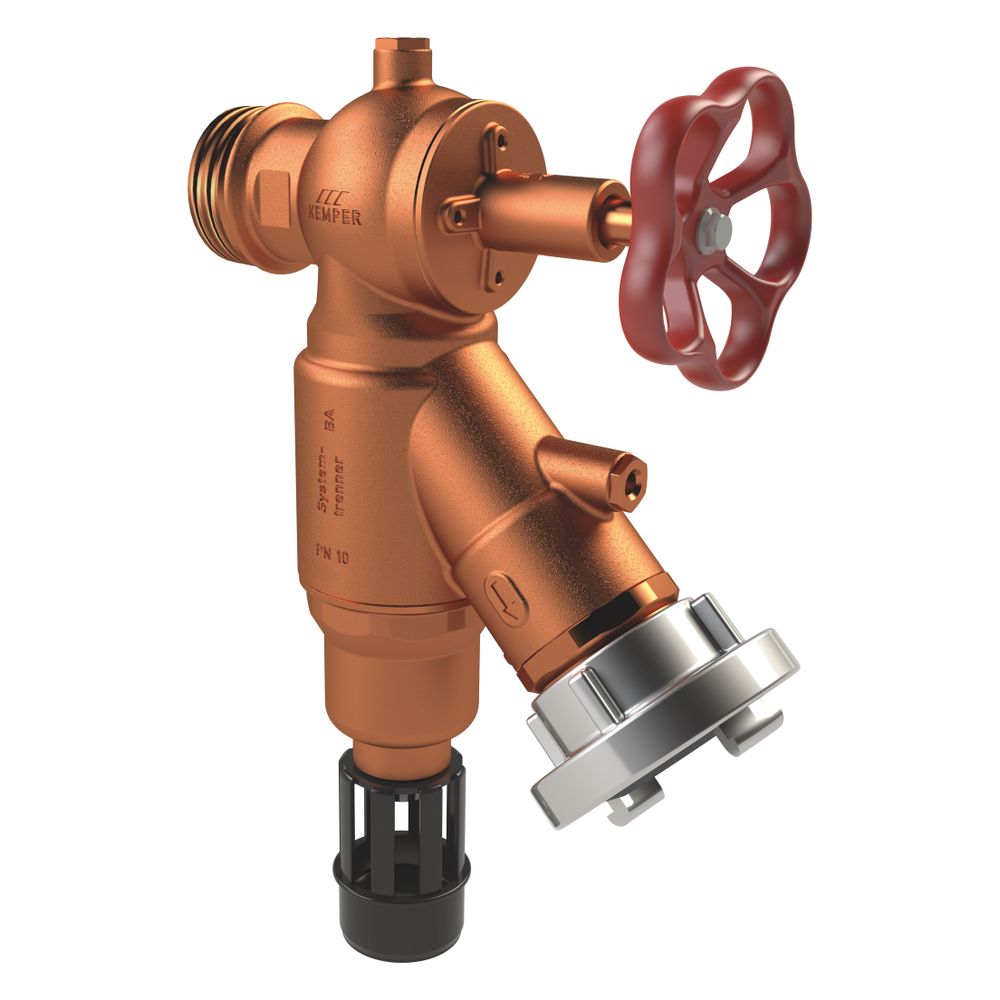

Kemper FK-4 Systemtrenner-Auslaufventil BA mit Handrad, DN 50, PN 10, Rotguss, Figur 367 01 050

Das Kemper FK-4 Systemtrenner-Auslaufventil BA mit Handrad, DN 50, aus Rotguss ist eine spezialisierte Sicherungsarmatur. Es dient der Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 und DIN 1988-100. Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, ist dieses Ventil für den horizontalen Einbau konzipiert und bietet zuverlässigen Schutz in Trinkwasserinstallationen.

Wie schützt das FK-4 Systemtrenner-Auslaufventil das Trinkwasser?

Das Systemtrenner-Auslaufventil sichert Trinkwasserinstallationen effektiv gegen Verunreinigungen durch Nichttrinkwasser bis zur Flüssigkeitskategorie 4. Eine integrierte differenzdruckgesteuerte Sicherungskartusche mit Rückflussverhinderer (RV) und eine kontrollierbare Mitteldruckkammer ermöglichen eine sichere Trennung der Wasserkreisläufe und beugen einer Kontamination des Trinkwassers vor.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Die mediumberührten Metallteile des Ventils sind aus entzinkungsfreiem und korrosionsbeständigem Rotguss gefertigt, der auch aggressiven Wasserbedingungen standhält. Das Gehäuse besteht aus Bronze, während der Kegel ebenfalls aus Rotguss ist. Eine EPDM-Sitzdichtung sorgt für zuverlässige Abdichtung. Ein integrierter eingangsseitiger Edelstahl-Schmutzfänger schützt das System vor Partikeln. Die totraumfreie Konstruktion trägt zur Hygiene bei.

Wie erfolgt die Installation und Wartung des Ventils?

Die Einbaulage des Systemtrenners ist waagerecht, wobei das Ablaufventil unten positioniert sein muss. Eine Absperrfunktion ist zur Wartung integriert, was die Instandhaltung erleichtert. Prüfnocken zum Anschluss von Prüfventilen sind ebenfalls vorhanden. Die Ruhestellung des Ventils ist die Trennstellung. Es ist wichtig, die Anforderungen zur Wartung gemäß DIN EN 806-5 einzuhalten, um die Funktionsfähigkeit des Ventils langfristig zu sichern.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Ventil verfügt über Rohraußengewinde an beiden Anschlüssen mit einem Nenndurchmesser von DN 50. Ausgangsseitig ist ein G 2 Gewinde nach ISO 228 inklusive einer Alu-C-Kupplung integriert. Der Kunststoff-Ablaufanschluss entspricht der DIN EN 1717.

Welche Normen und Zulassungen erfüllt das Systemtrenner-Auslaufventil?

Das Produkt ist nach mehreren relevanten Normen und Zulassungen zertifiziert, darunter DVGW, KIWA, BELGAQUA und VA. Es entspricht den Anforderungen der DIN EN 1717, DIN 1988-100, DIN EN 10226 sowie den Vorgaben des Umweltbundesamtes (UBA) bezüglich KTW und BWGL Metalle und DVGW W 408.

Technische Daten

• Druckstufe: PN 10
• Maximale Betriebstemperatur: 60 °C
• Kurzfristige Spitzentemperatur: 65 °C
• Nenndurchmesser: DN 50
• Werkstoff Gehäuse: Bronze
• Material mediumberührte Metallteile: Rotguss
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Einbaulage: horizontal, Ablassventil nach unten
• Flüssigkeitskategorie nach EN 1717: 4
• Antriebsart: Feder

Das Kemper FK-4 Systemtrenner-Auslaufventil BA bietet eine zuverlässige Absicherung von Trinkwasseranlagen gegen Rückflüsse bis zur Flüssigkeitskategorie 4. Mit seiner robusten Bauweise aus korrosionsbeständigem Rotguss und Bronze sowie der integrierten differenzdruckgesteuerten Sicherungskartusche ermöglicht es eine sichere Trennung der Wasserkreisläufe. Die Druckstufe PN 10 und die maximale Betriebstemperatur von 60 °C machen es vielseitig einsetzbar in der Haustechnik.
