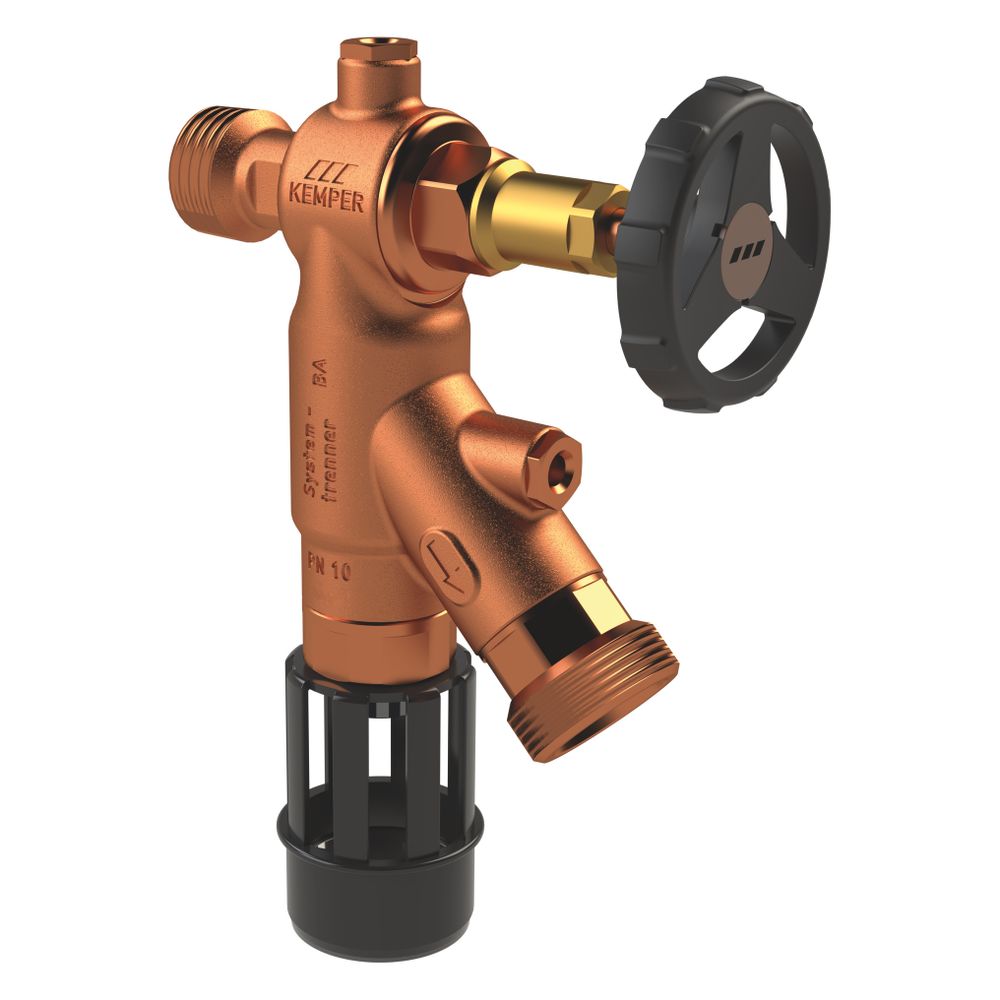

Kemper FK-4 Systemtrenner-Auslaufventil BA mit Handrad, DN 25, PN 10, Rotguss, Figur 367 01 025

Das Kemper FK-4 Systemtrenner-Auslaufventil BA, Figur 367 01 025, ist eine spezialisierte Sicherungsarmatur aus Rotguss mit Handrad und einem Nenndurchmesser von DN 25. Es dient der Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 4 gemäß DIN EN 1717 und DIN 1988-100. Konzipiert für den Anschluss an die Wandscheibe, bietet dieses Ventil eine Druckstufe von PN 10 und ist ideal für Installationen, bei denen ein sicherer Schutz des Trinkwassers vor Rückflüssen erforderlich ist.

Wie schützt das FK-4 Systemtrenner-Auslaufventil das Trinkwasser?

Das Systemtrenner-Auslaufventil schützt Trinkwasserleitungen effektiv vor Verunreinigungen durch Nichttrinkwasser bis zur Flüssigkeitskategorie 4. Eine integrierte differenzdruckgesteuerte Sicherungskartusche mit Rückflussverhinderer und kontrollierbarer Mitteldruckkammer trägt maßgeblich zur hohen Betriebssicherheit bei. Prüfnocken ermöglichen den Anschluss von Prüfventilen zur einfachen Funktionskontrolle. Eine Absperrfunktion erleichtert Wartungsarbeiten, wobei die Einhaltung der Wartungsanforderungen gemäß DIN EN 806-5 zu beachten ist.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch aggressiven Wasserbedingungen standhält. Der Kegel ist ebenfalls aus Rotguss gefertigt, und eine EPDM-Sitzdichtung sorgt für eine zuverlässige Abdichtung. Ein integrierter eingangsseitiger Edelstahl-Schmutzfänger schützt das System vor Verunreinigungen. Das Ventil ist totraumfrei konstruiert und verfügt über ein schwarzes Handrad zur manuellen Bedienung.

Wie erfolgt der Anschluss und die Einbaulage des Ventils?

Das FK-4 Systemtrenner-Auslaufventil ist für eine waagerechte Einbaulage mit dem Ablaufventil unten vorgesehen und eignet sich für den Anschluss an eine Wandscheibe. Der Eingang ist als Rohraußengewinde ausgeführt, während der Ausgang G 1 1/4 nach ISO 228 den Anschluss einer Schlauchverschraubung ermöglicht. Eine Offenstellungsanzeige informiert über den aktuellen Betriebszustand.

Welche Normen und Zulassungen erfüllt das Systemtrenner-Auslaufventil?

Das Ventil erfüllt die Anforderungen der DIN EN 1717 und DIN 1988-100 und besitzt diverse nationale und internationale Zulassungen, darunter DVGW, KIWA, BELGAQUA und VA. Es entspricht den Vorgaben nach UBA KTW BWGL, DVGW W 408 sowie UBA BWGL für Metalle. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 2 bestätigt den geräuscharmen Betrieb.

Welche Betriebsparameter sind für das Ventil relevant?

Das Systemtrenner-Auslaufventil ist für eine Druckstufe von PN 10 ausgelegt. Die maximale Betriebstemperatur beträgt 60 °C, wobei kurzfristige Spitzentemperaturen von bis zu 65 °C zulässig sind. Diese Werte stellen einen sicheren Betrieb in den meisten Trinkwasserinstallationen sicher.

Technische Daten

• Nenndurchmesser: DN 25
• Druckstufe: PN 10
• Maximale Betriebstemperatur: 60 °C
• Kurzfristige Spitzentemperatur: 65 °C
• Werkstoff Gehäuses: Rotguss
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Flüssigkeitskategorie nach EN 1717: 4
• Einbaulage: horizontal, Ablassventil nach unten
• Antriebsart: Feder
• Anschluss Eingang: Rohraußengewinde

Das Kemper FK-4 Systemtrenner-Auslaufventil BA bietet eine sichere und langlebige Lösung für die Trinkwasserabsicherung bis Flüssigkeitskategorie 4. Mit seiner robusten Rotguss-Konstruktion, der Druckstufe PN 10 und einer maximalen Betriebstemperatur von 60 °C erfüllt es hohe Anforderungen an Zuverlässigkeit und Hygiene. Die einfache Installation und die integrierten Wartungsfunktionen machen es zu einer praktischen Wahl für vielfältige Anwendungen.
